狭长流线型水上皮划艇船体结构

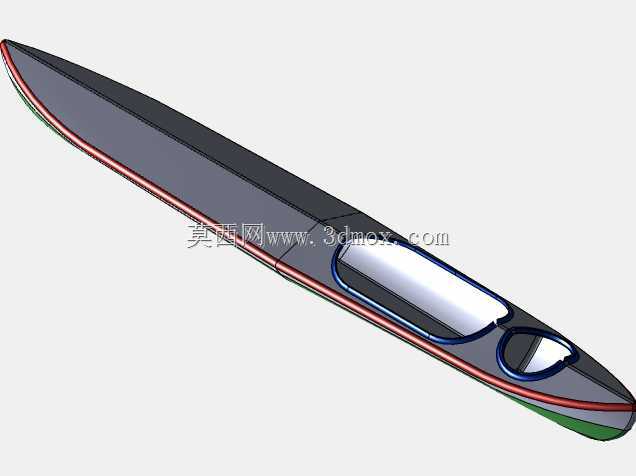

　　该三维结构呈现的是一款狭长单体水上艇体，整体沿纵向大幅延伸，首尾均收束为尖削形态，属于典型低阻滑行船体构型。从工程视角看，这类艇体主要面向静水湖面、平缓内河以及近岸休闲水域使用，可承载单人完成水上划行、短途通勤、户外巡游等活动，也可作为水上运动训练、休闲体验装备的结构原型。

　　外形上，艇身采用细长比很大的布局，纵向长度远大于横向宽度，这种比例直接服务于减阻目标：狭长水线面能够在相同排水体积下降低迎流截面积，削弱行进过程中的兴波阻力，使划行投入的推力更多转化为向前速度。艇体首尾尖瘦、中段相对饱满，俯视轮廓接近对称纺锤形，侧视则保持较低干舷，既控制整体重量，也减少侧风作用面积，提升直线划行时的航向稳定性。

　　壳体部分以连续光顺曲面构成，外表面从艇底向两舷平滑过渡，没有突兀折角。该类曲面在建模时需要重点控制截面线的连续性，沿船长方向布置多组横剖面，再通过放样或边界曲面构建整体外壳。艇底线型略带弧度，可在排水航行与轻微滑行状态之间取得平衡；两舷向上收拢形成围边，能够阻挡划行时浪花溅入座舱，同时提高艇体扭转刚度。对于薄壁壳体结构而言，光顺外板不仅关系水动力表现，也影响后续复合材料铺层、塑料滚塑或板材热成型时的脱模与成型质量。

　　座舱区域是结构设计的核心。模型中可见一个长条形主座舱开口，边缘带有凸起围边，围边轮廓与人体坐姿、舱盖或防水裙安装边界相匹配。围边高出甲板面，可在浪溅环境下减少积水进入舱内；开口下方对应乘员臀部与腿部伸展空间，内部需预留座椅固定点、脚踏支撑点以及腿部向前延伸的通道。主座舱靠近艇首一侧还设有较小的圆形开口，可作为储物舱口、手部取放口或辅助装备安装位，其边缘同样做加厚处理，便于后期安装密封盖、捆扎绳点或附件支架。

　　从安装边界看，艇体甲板面并非单纯平面，而是沿横向呈微弧隆起，纵向随首尾线型逐渐降低。布置座椅时，支撑面需要贴合甲板曲率，不能直接以平面件硬贴合；脚踏板应位于乘员腿部自然前伸位置，并保留左右调节余量，以适应不同腿长。座舱围边的宽度、高度和闭合曲线决定防水裙或舱盖的配合尺寸，若后续加工实物，需在该边界预留密封件安装槽与装配公差。艇体两侧沿长度方向可设置行李捆扎点、扶手或提手，但外凸件不能破坏主要水线曲面，以免增加阻力或造成碰撞损伤。

　　结构强度方面，狭长艇体在搬运、搁浅和波浪载荷下容易出现纵向弯曲与局部扭转，因此壳体厚度不能只按外观曲面均匀处理。座舱开口切断了甲板连续材料，属于刚度薄弱区域，开口周边应通过加厚边缘、设置内嵌加强肋或布置环形边框来补偿；艇底中部是人员重量和支撑反力的主要传递区，需在座椅下方设置加强垫或纵横肋板，避免局部凹陷。首尾尖削区域抗冲击能力较弱，靠岸或拖行时容易接触地面、沙石，可在模型阶段于艇底首尾预设耐磨条安装面，或在成型时增加局部厚度。

　　实际使用中，这类艇的操控特性与宽度密切相关。窄艇身有利于速度和直行效率，但对乘员平衡能力要求更高；宽艇身稳定性更好，却会增大阻力。该模型整体倾向高速、直线巡航设定，适合追求划行效率的场景。三维设计时需要同步校核重心位置：乘员落座后，整体重心应位于艇体中段浮力中心附近，过前会使首部埋入水中，过后则导致首部抬升、航向发飘。座椅、脚踏和储物区域的布置都应围绕这一平衡关系展开。

　　从制造落地角度，该壳体可采用复合材料手糊、热塑性塑料滚塑或夹层板拼装等路线。若采用复合材料，外表面曲面连续性决定模具加工难度，分模线宜沿两舷最大轮廓线布置，以减少倒扣；若采用滚塑，则需关注壁厚均匀性和深腔部位的材料堆积；若用于教学或展示，也可将曲面拆分为外壳、座舱围边、舱盖、座椅、脚踏和加强筋等子装配，便于表达内部结构。模型中红色、绿色边线可理解为壳体边界或分模、装饰条位置，蓝色边线则突出座舱开口轮廓，这些线条在工程出图时可进一步转化为密封、装配或表面处理分界。

　　总体而言，该艇体结构围绕低阻、载人、密封和轻量化四个目标展开，狭长外形服务水动力效率，座舱围边服务乘坐与防水，连续壳体服务成型与刚度。设计推进时，不能只关注外观流线，还需把乘员姿态、浮力分布、开口加强、附件安装和搬运冲击一并纳入结构约束，才能使三维模型从概念曲面转化为可制造、可装配、可实际下水使用的艇体方案。
