休闲游艇外观与座舱布局三维结构

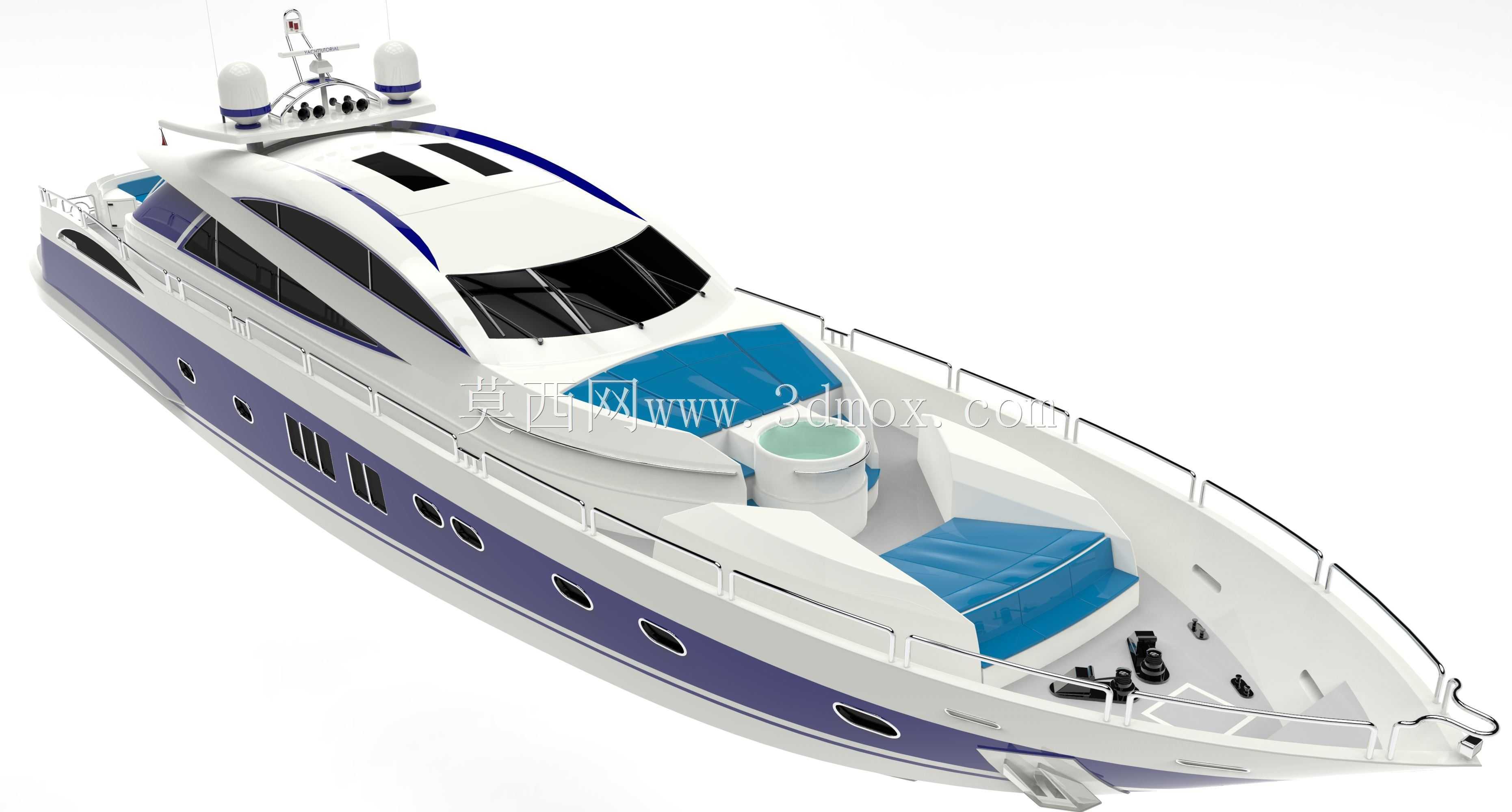

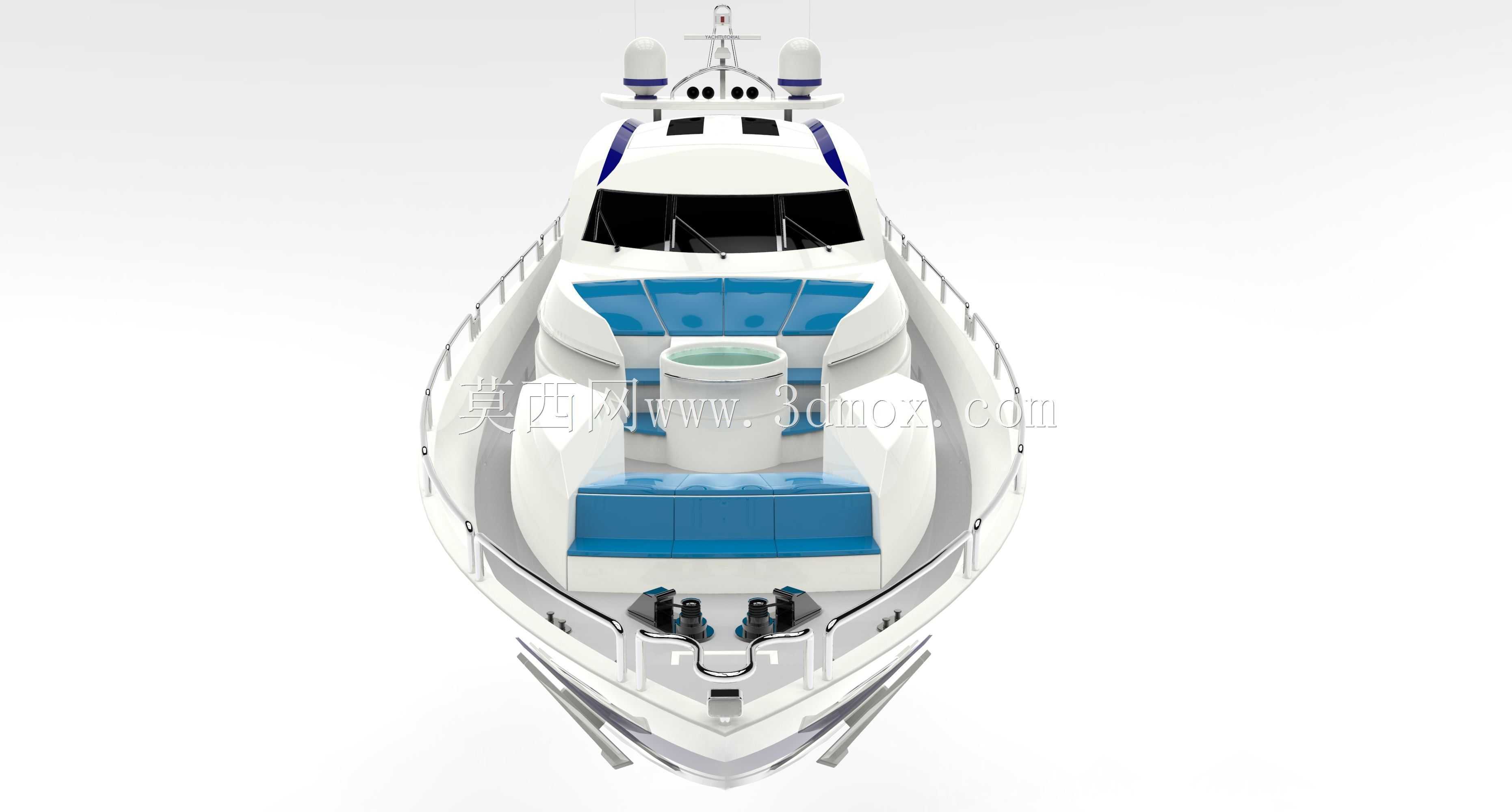

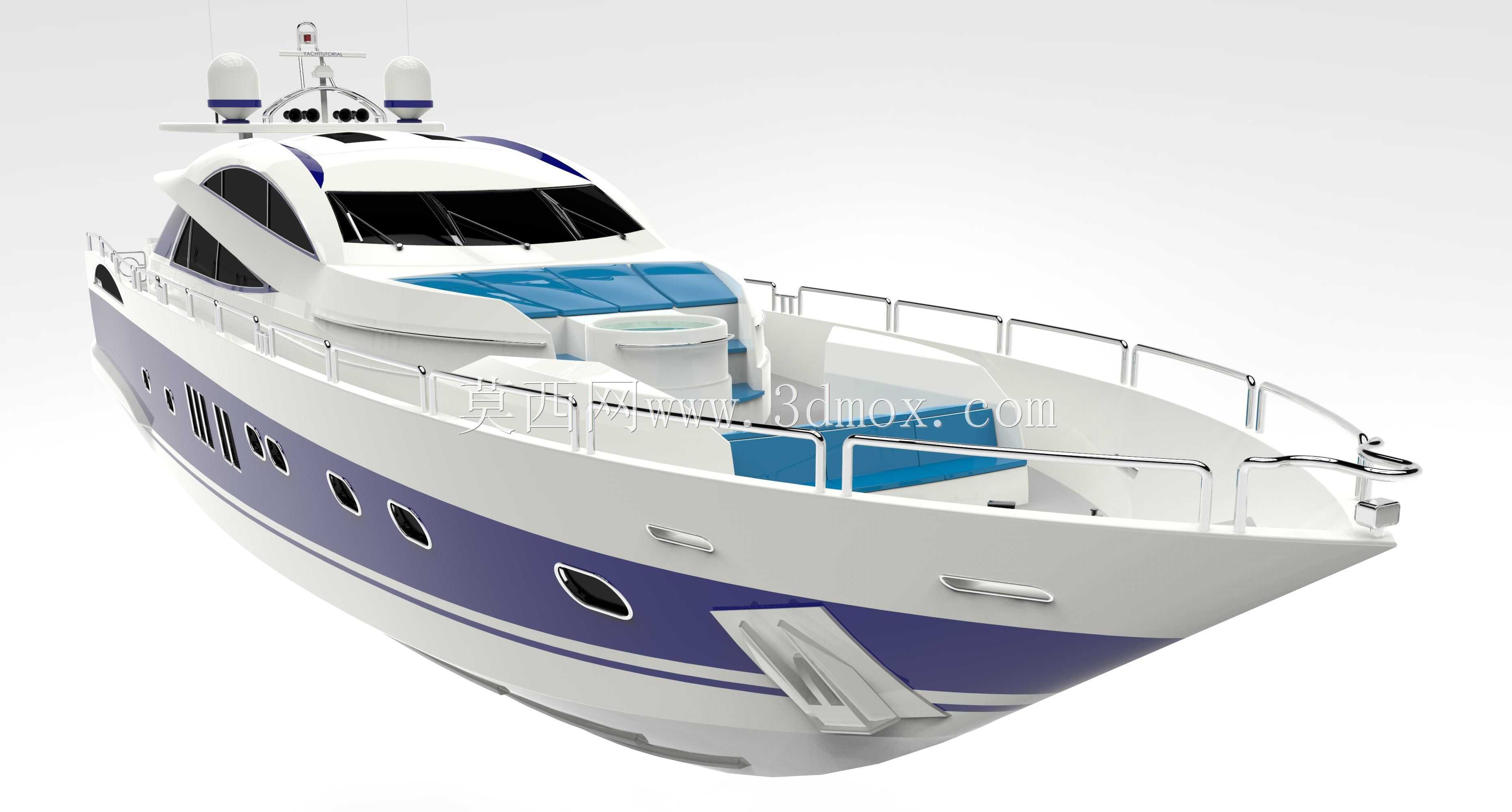

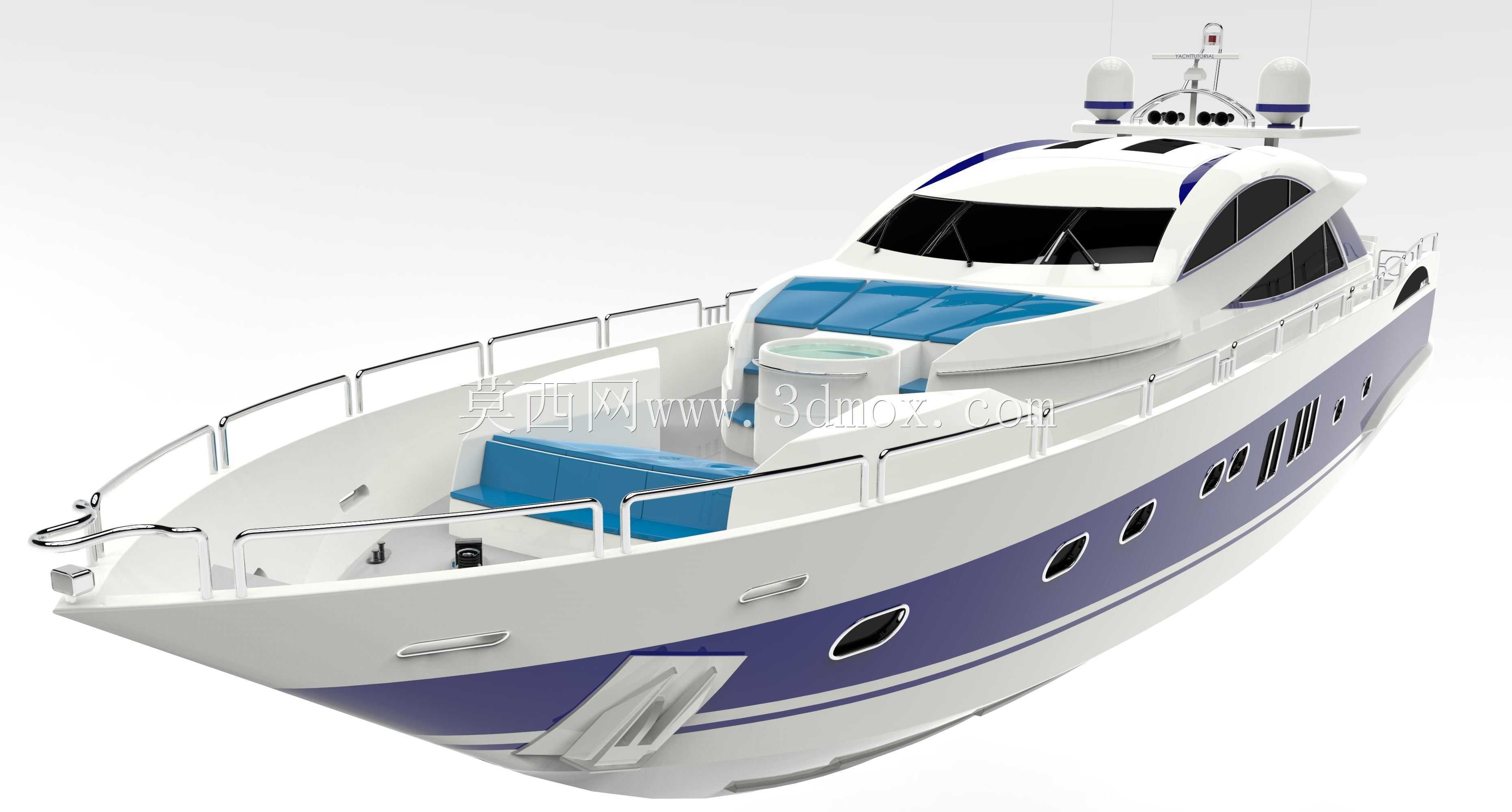

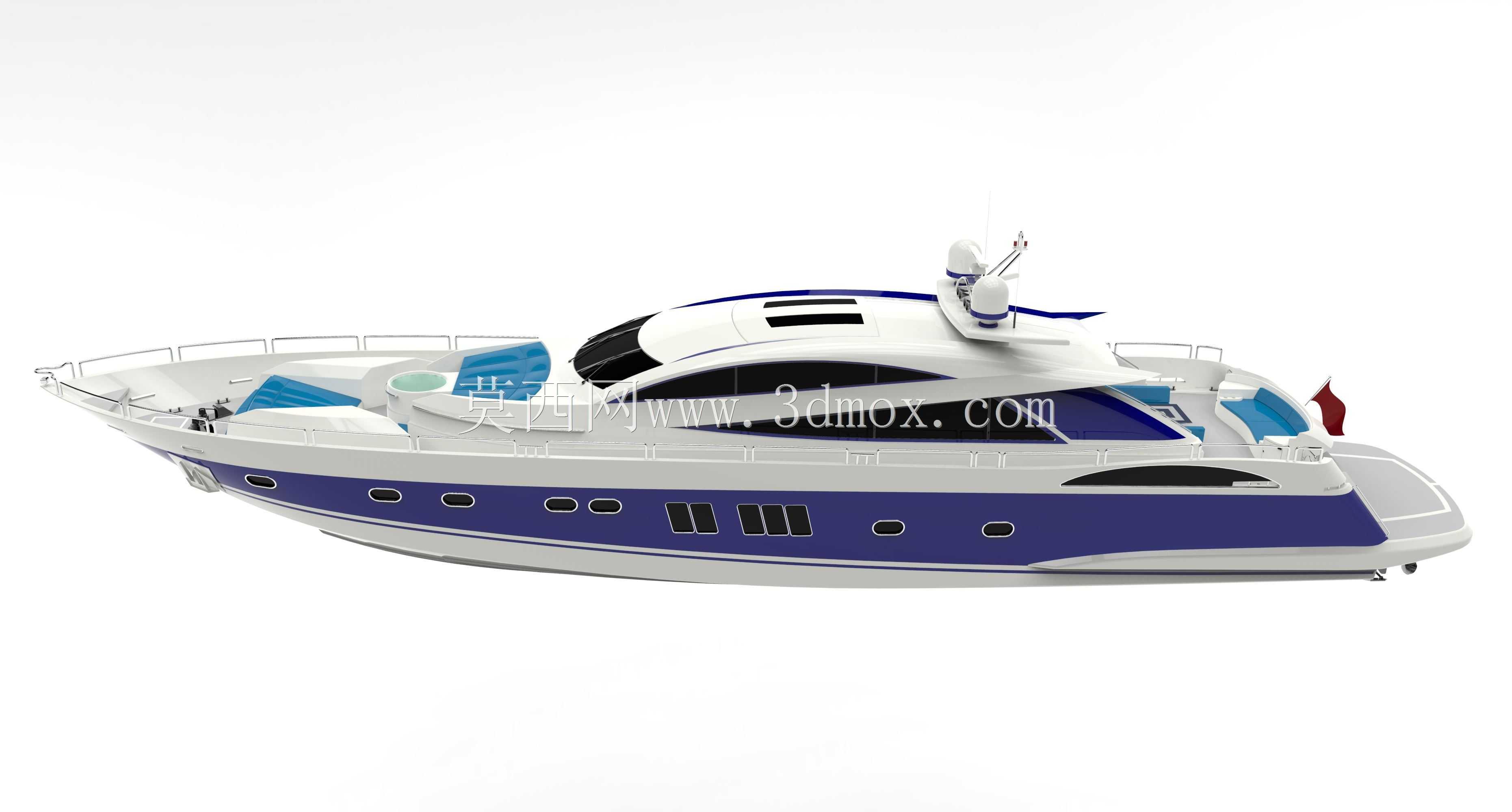

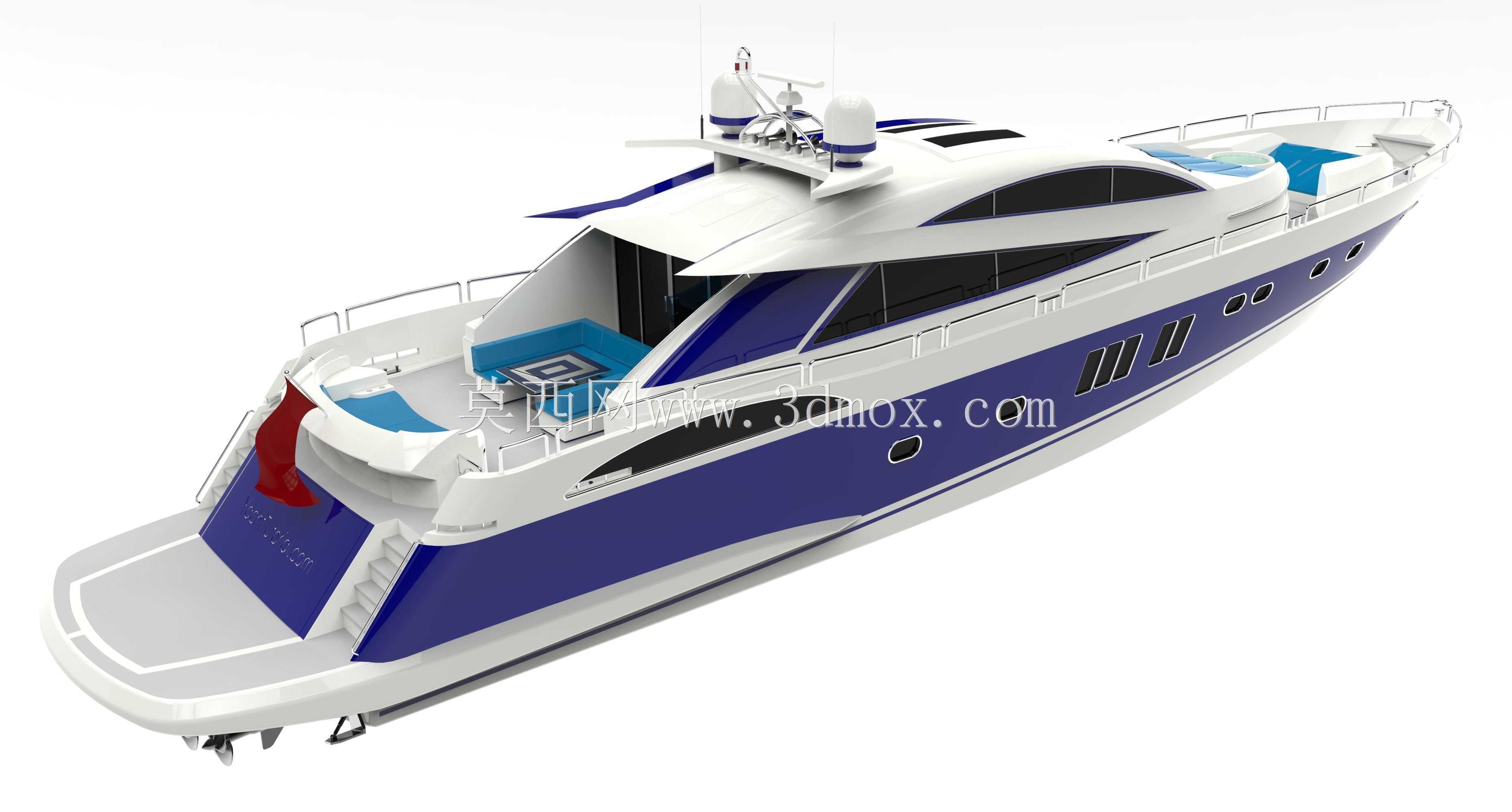

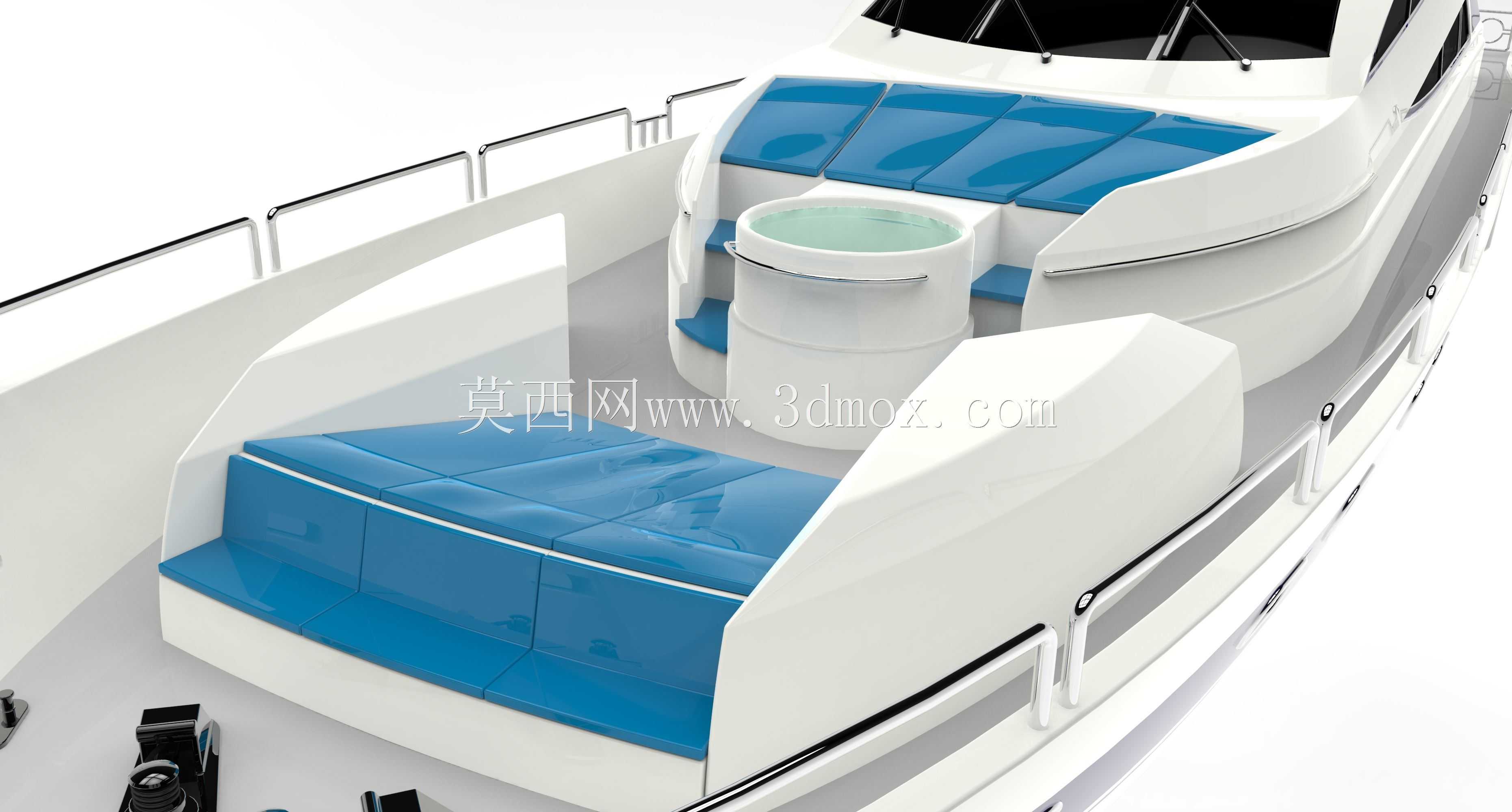

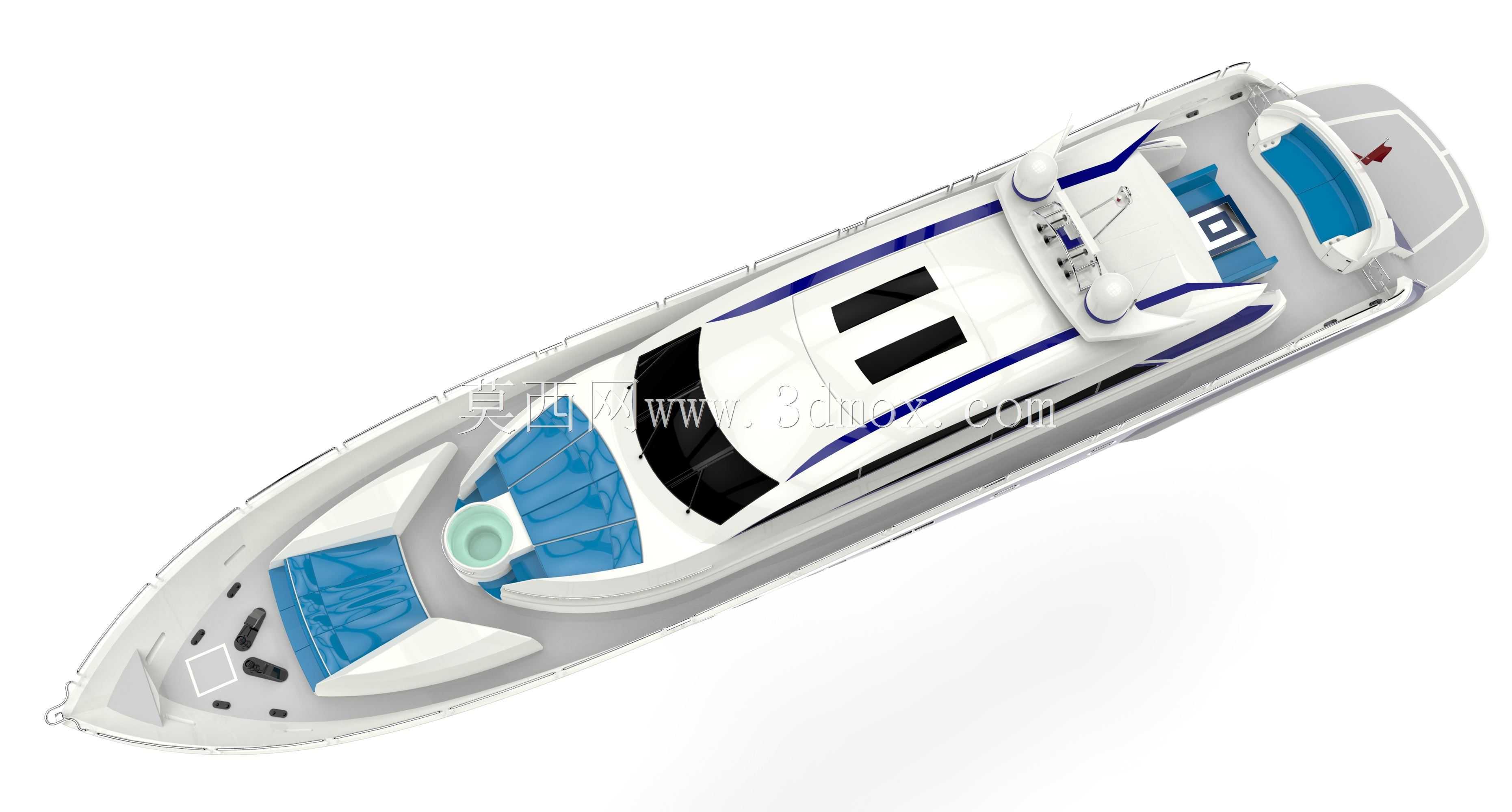

　　中央圆形台体位于前甲板休闲区核心位置，可作为茶几、储物台或小型饮品操作台使用。其圆柱造型与周围多边形软垫形成对比，在视觉上起到收拢空间的作用；工程建模时需要重点控制台体底部与甲板基面的贴合关系，保证圆角过渡、壁厚和内部储物空间具备可制造性。若进入深化设计阶段，该台体还可进一步加入翻盖、铰链、密封胶条、排水坡度和内部隔板，以满足船上潮湿环境下的使用要求。船体外观采用白色主壳体搭配蓝色软包的配色方案，白色曲面负责体现游艇的速度感和整洁感，蓝色区域则明确人员接触部位。船艏两侧的折线型围板从甲板向上抬升，既增强了前甲板的包裹感，也能在航行时减少浪花直接进入休闲区。围板与甲板之间的过渡面需要保持连续，若采用玻璃钢复合材料成型，该三维作品呈现的是一艘面向近岸休闲、内河观光与私人水上活动场景的中小型游艇。模型重点表达了船体外部流线、前甲板开放区域、座舱软垫布置、中央圆形功能台以及舷侧护栏等结构，适合在船舶概念方案、外观评审、内饰布局沟通和教学演示中使用。从结构设计角度看，游艇并非单纯追求造型曲面，而是需要在浮力储备、干舷高度、人员活动空间、视线范围和维护便利性之间取得平衡。船体前部采用较宽的甲板平台，能够为乘员提供躺卧、观景和社交区域；两侧连续护栏沿船舷延伸，形成明确的安全边界，同时避免栏杆过度遮挡外观线条。座舱内蓝色软垫按模块化方式布置，前后两组区域分别承担休憩与乘坐功能，软垫之间保留通行间隙，便于人员从甲板向驾驶区或船中位置移动。

　　应避免过小曲率和急剧折角，以免铺层时产生应力集中或脱模困难。舷侧护栏由立柱、横向扶手和固定座组成，建模时不能只按视觉线条处理，还要考虑扶手高度、立柱间距、根部加强板以及与船舷的连接方式。游艇在晃动工况下，护栏会承受乘员侧向倚靠载荷，因此根部连接区通常需要在船体内部设置预埋加强件或局部增厚层。栏杆走向应顺应船舷曲线，在转角位置保留圆滑过渡，避免突出尖角造成磕碰。前挡风玻璃区域位于模型后部，黑色窗框与玻璃面形成驾驶区边界。该部分在实际设计中需要兼顾驾驶视线、风阻、玻璃强度和密封防水。窗框与船体上盖的安装面应具备足够宽度，胶接或螺栓连接位置要预留装配公差；玻璃倾角则影响迎风阻力和雨水分流，过直立会增加风噪，过低则可能压缩驾驶舱头部空间。

　　船体主尺度在方案阶段可按休闲艇常见边界进行校核：总宽需要保证前甲板两组软垫和中央台体布置后仍有侧向通道，型深要使乘员坐卧时舷墙具有有效防护高度，船艏干舷应考虑满载人员状态下的波浪上浪风险。甲板表面不能简单视为平面，通常需要向排水口设置细微坡度，使清洗水或雨水能够快速排出；软垫基座也应与甲板保留固定点，防止船舶摇摆时位移。内饰软垫的分块方式体现了维修与制造思路。每块软垫独立成型，便于包覆皮革或帆布，也方便后期更换；基座下方可设计为储物舱，存放救生衣、缆绳和清洁工具。软垫边缘的圆角和缝线位置在三维模型中应清晰表达，因为这些细节直接影响发泡件、木作或玻璃钢底座的加工尺寸。船体曲面建模是该类作品的核心。外表面需要从船艏、舷侧、

　　甲板到尾部形成连续光顺关系，曲率变化应服务于航行姿态和外观反射效果。概念模型中可先搭建大面，再逐步切分出甲板开口、座舱围板、挡风玻璃安装面和护栏固定点；若后续用于生产，则还需补充船体厚度、骨材、舱壁、甲板支撑和设备安装平台。该游艇的使用场景决定了结构设计不能只关注静态外观。人员集中在前甲板时，局部载荷会传递到甲板板和下方骨架，因此软垫下方、台体底部和护栏根部都是需要加强的位置。船上通道宽度、台阶高度、扶手可达性和边角圆角，也都关系到乘员在湿滑摇晃环境中的安全。整体来看，该模型把游艇最直观的外观比例、座舱功能和甲板活动关系表达得较清楚，可作为船舶造型方案、内饰布置方案以及三维曲面建模练习的基础。深化时可继续补充船体水下线型、推进系统、座椅骨架、储物舱盖、排水通道、挡风玻璃密封和护栏连接细节，使概念外观进一步转化为具备工程参考价值的游艇结构方案。
