动圈式扬声器剖面结构三维数模

　　这套三维数模呈现的是一款典型动圈式电声换能器件的半剖装配状态，把日常封装在音箱、机柜或消费电子壳体内部的发声核心完整拆开，振膜锥盆、折环、定心支片、音圈骨架、磁路组件、盆架以及接线端的相对位置都按比例落位，适合结构工程师在做整机声学腔体布置、安装位校核或教学演示时直接参考。

　　从实际用途看，这类部件承担电信号到机械振动再到空气声辐射的转换，广泛出现在广播机柜、车载音响、家用音箱、工业提示音终端以及仪器设备的报警发声单元中。模型采用剖切表达，最大价值不在于直接开模，而在于把看不见的内部配合关系讲清楚：锥盆为什么要做成大开口浅锥面，音圈为什么落在磁隙中心，弹波如何约束往复直线运动，磁钢与上下导磁板怎样形成闭合磁路，这些在整机选型和故障分析时都很关键。

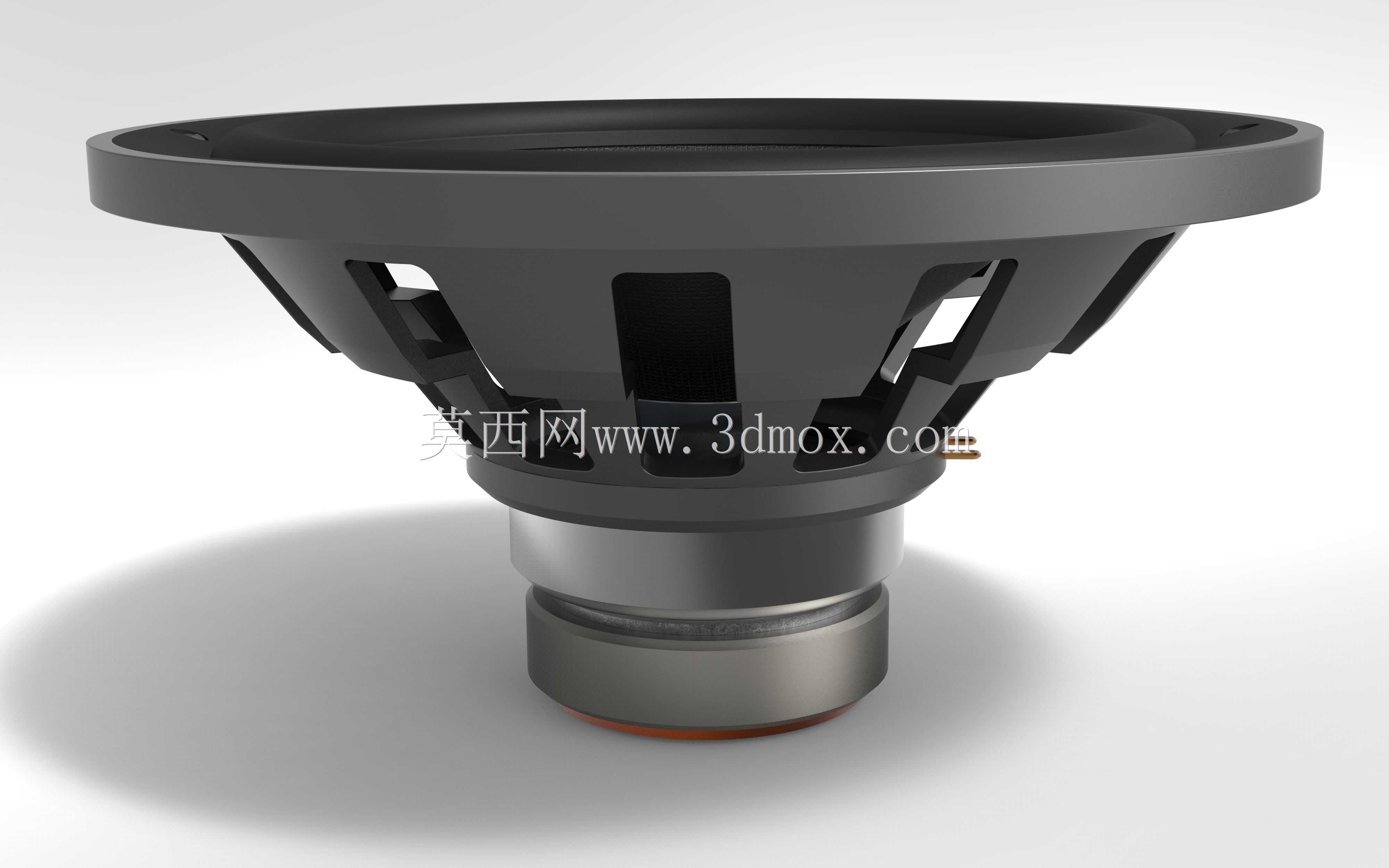

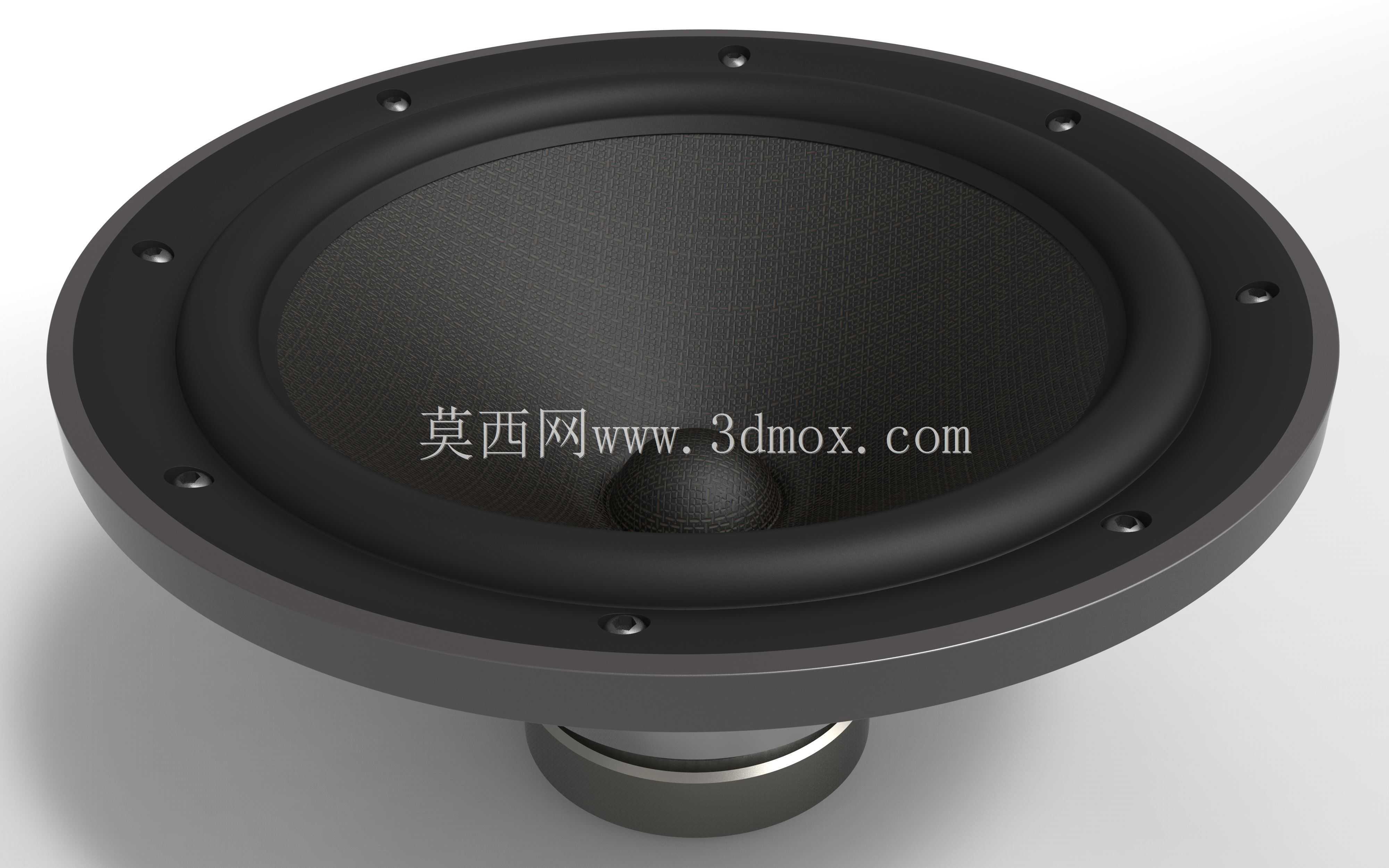

　　结构上，上部锥形振膜承担主要声辐射面积，外缘通过柔性折环与盆架连接，折环既提供径向定位，又允许锥盆沿轴向小幅活塞运动；下部定心支片，也就是常说的弹波，以波纹环状结构二次约束音圈骨架，防止其在磁隙内偏磨。音圈绕制在骨架上，置于导磁板与磁钢围成的环形气隙中，音频电流流过时产生交变轴向力，推动振膜前后推动空气。盆架作为承力骨架，把磁路系统和悬挂系统连成刚性整体，其支臂开窗既减重，又能让锥盆背面声波在箱体内按设计路径传播，避免不必要的气流阻挡。

　　建模思路上，数模遵循比例还原原则，未强行标注具体实测尺寸，而是把各零件的尺寸链关系表达准确：磁路外径与振膜有效振动直径形成合理配比，音圈直径小于锥盆颈部过渡区，盆架安装法兰外扩出耳位并预留固定孔，磁钢底部与安装基面之间留出散热和接线空间。这种处理方式对结构设计反而更实用——工程师可以根据目标频响和功率等级，按同一比例关系缩放，再结合自身箱体空间确定真实口径。

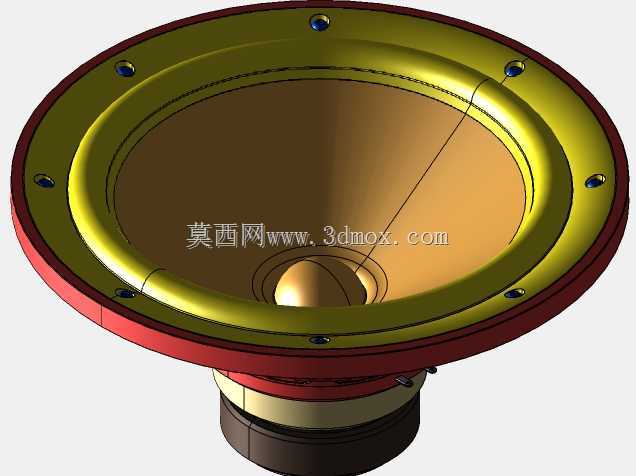

　　安装边界方面，需要重点关注三类尺寸。其一是上部法兰轮廓，盆架外缘的安装耳决定了面板开孔直径与螺钉孔位分布，装配时面板要压住折环外圈但不能干涉振膜运动；其二是轴向高度，从振膜顶点到磁钢底端面的总深度决定箱体或外壳后方预留空间，磁钢尾部不能与后壁或电路板硬接触，通常要留出气流和振动间隙；其三是磁隙与音圈的同轴度，虽然这是零件级精度问题，但在整机装配中体现为盆架定位面与磁路轴线的垂直关系，设计安装柱时要保证盆架受力均匀，避免压装变形导致音圈蹭圈。

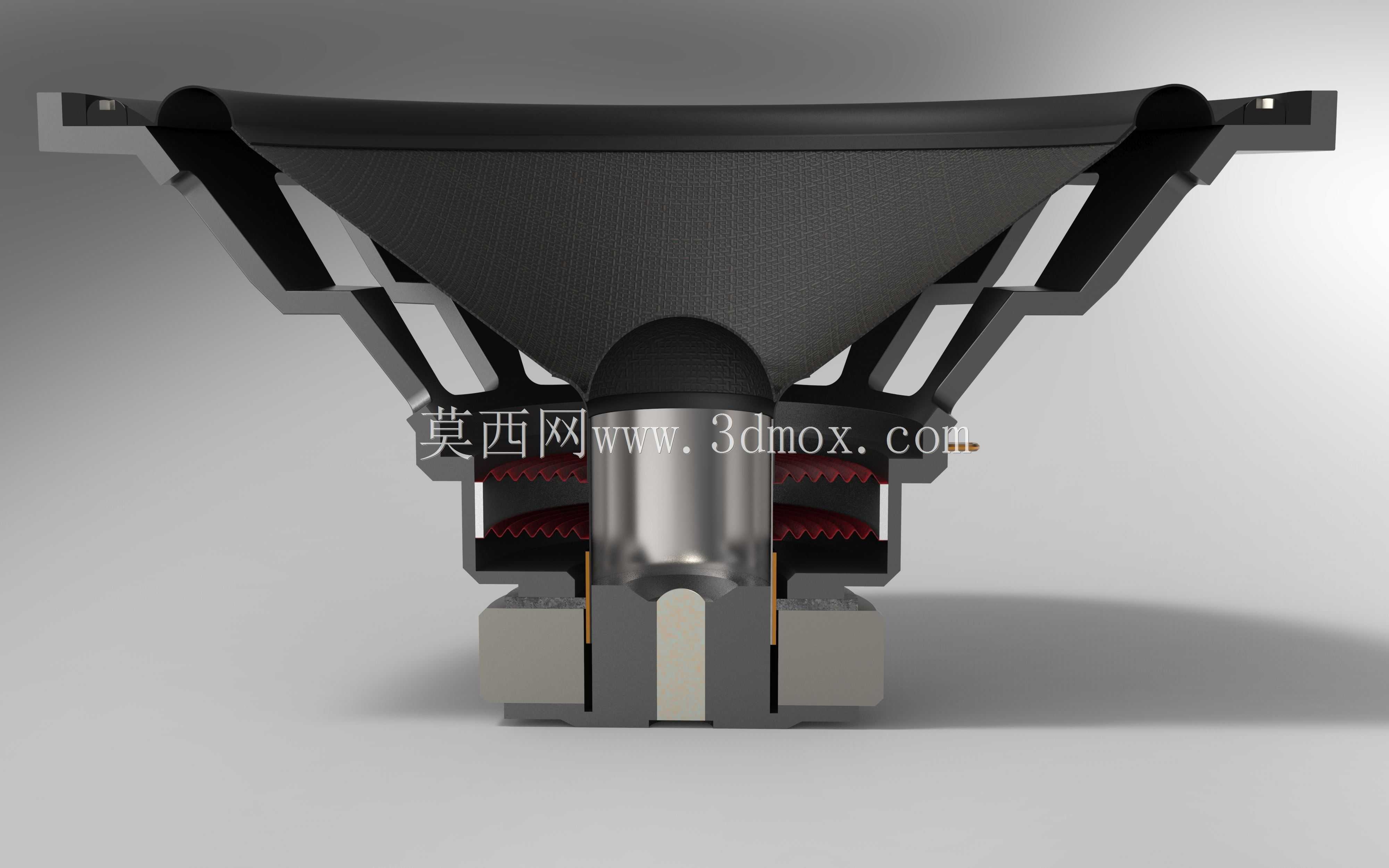

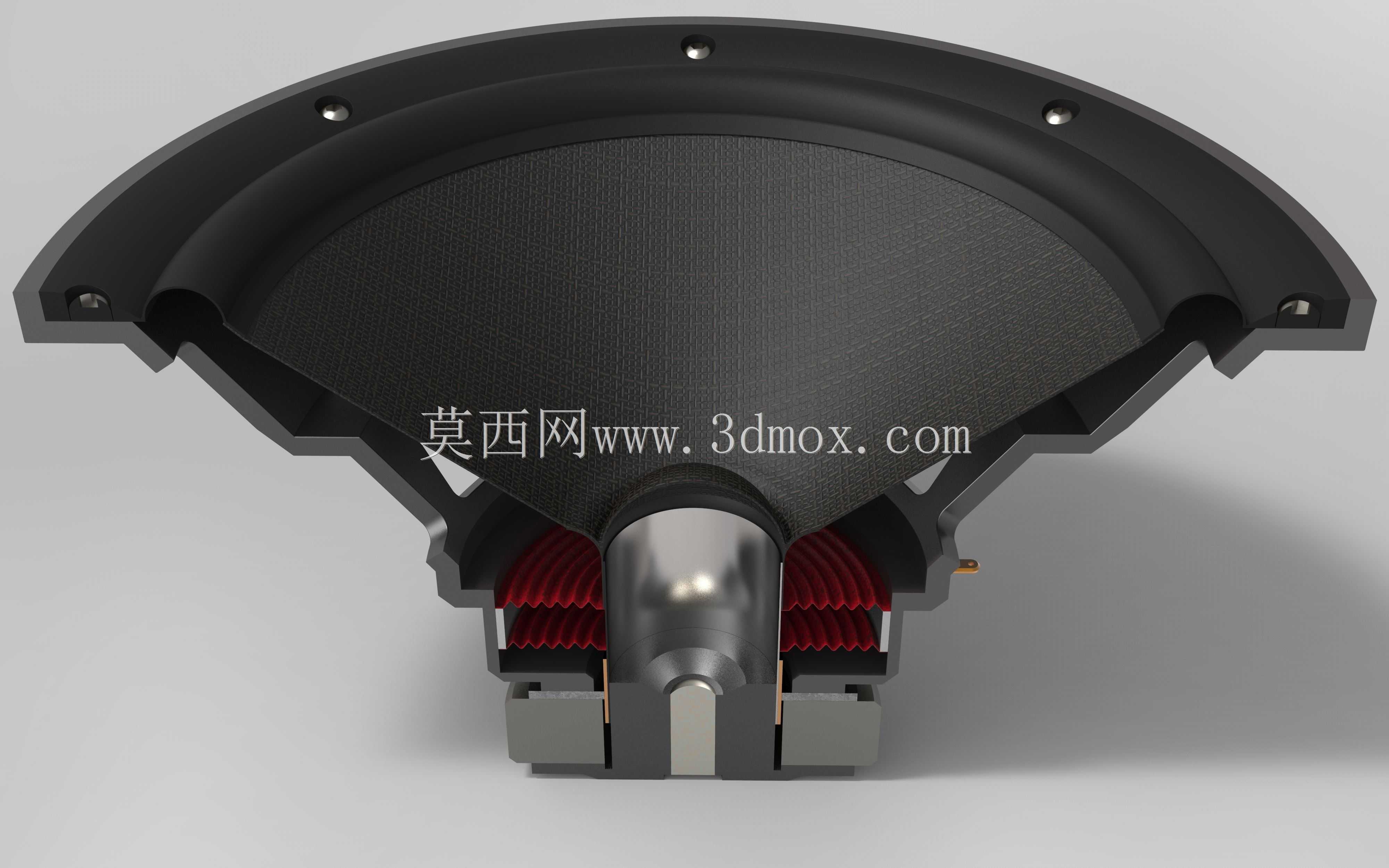

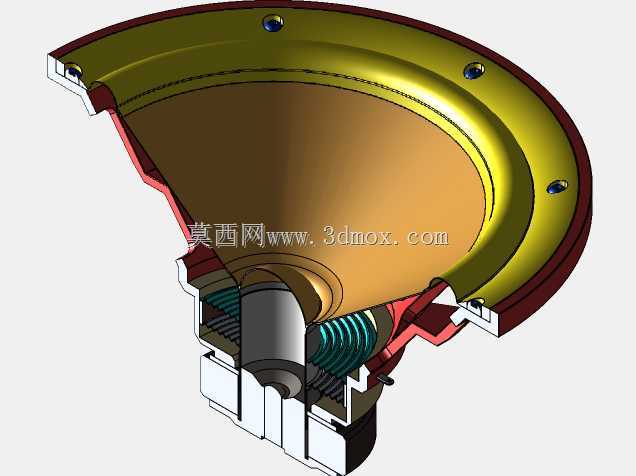

　　在工程应用中，这类剖面模型常用于几个场景：音响产品结构方案阶段，用来核对扬声器与网罩、被动辐射器、倒相管之间的空间干涉；设备机柜设计时，评估发声单元在面板上的嵌入深度和防水防尘垫的压缩量；教学与技术交流中，解释动圈换能、磁路闭合、悬挂顺性这些抽象概念。数模把磁钢、导磁碗、音圈、骨架、锥盆、折环、弹波、盆架分层表达，剖视面穿过轴线，能够清楚看到音圈悬在磁隙中的状态，以及弹波内孔与骨架的固定位置。

　　细节处理上，振膜锥面采用平滑过渡曲面，颈部与音圈骨架衔接处保留圆弧，避免应力集中；折环截面为半圆弧柔性结构，提供恢复力；盆架支臂呈倾斜桁架形态，在减轻质量的同时维持轴向刚度；磁路部分为柱状磁钢配合上下导磁件，形成对称环形气隙。接线端从盆架侧下方引出，走线方向避开振膜背面运动区域。整体装配关系符合动圈扬声器的常规工程逻辑，既可以作为声学产品结构设计的参照底模，也能用于安装空间校核、剖面展示和机构原理说明，帮助设计者在看不到成品内部的情况下，准确把握发声单元的边界、运动包络和配合要点。
