甲骨文德尔福MKVI第二代黑胶唱盘

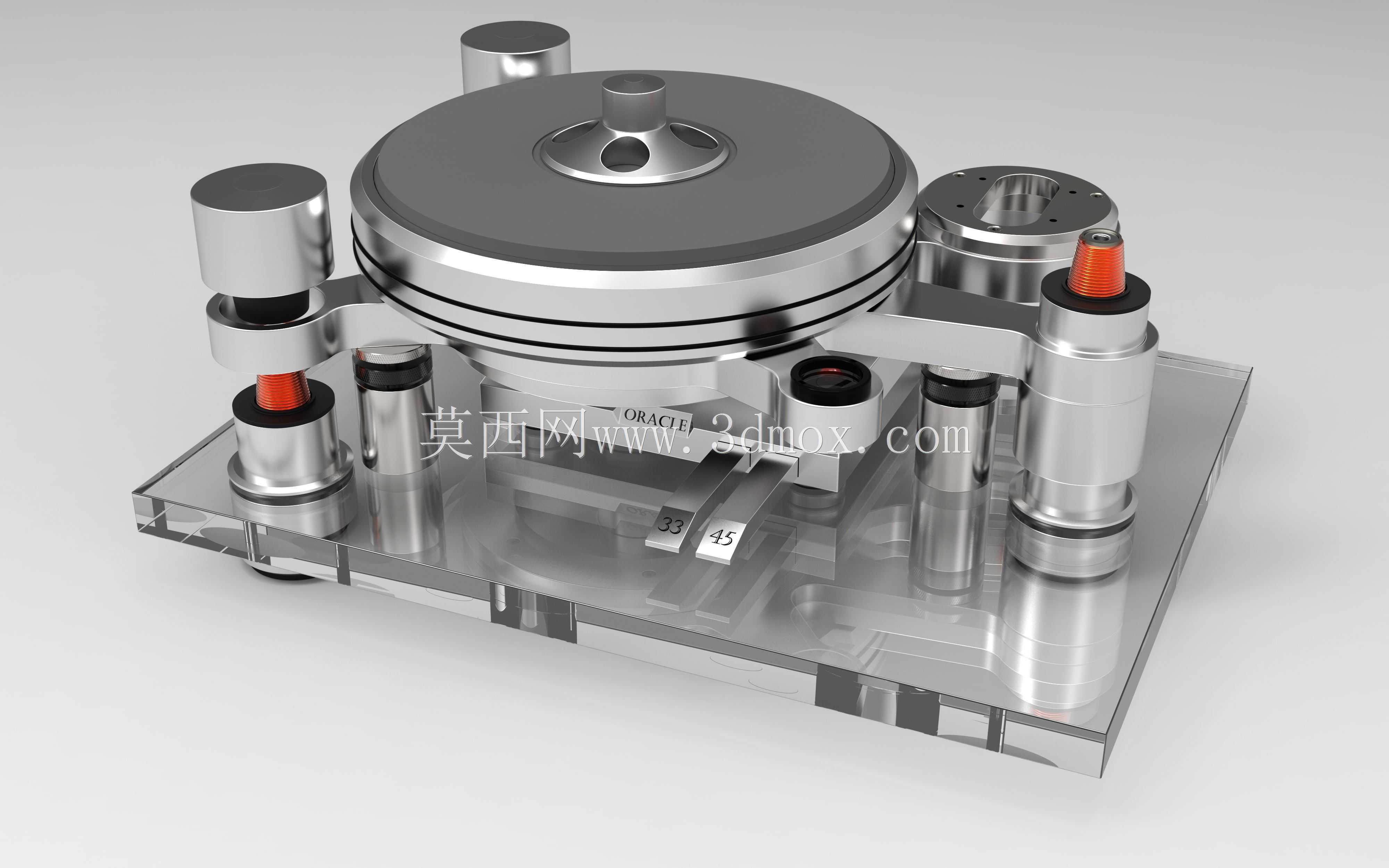

　　这套结构呈现的是一台面向高端音频回放场景的黑胶唱盘，核心任务是在唱针读取唱片沟槽信息时，提供尽可能稳定、低扰动、低共振的旋转基准。唱盘并不是单纯把唱片转起来那么简单，它的机械边界条件非常苛刻：转速波动、轴承偏心、底座振动、外界空气声耦合、脚架传递振动，都会被唱头放大成可闻的失真。因此该模型在布局上采用了中央主转盘、周边悬挂立柱、透明承载底板和多组弹性/阻尼支承相结合的方式，把“旋转精度”和“隔振能力”拆成不同结构层级处理。

　　从实际用途看，这类设备主要用于高保真黑胶唱片播放、音频实验室演示以及精密机械结构展示。唱盘上方的大直径转盘承担唱片承载与惯性储能作用，厚重圆盘可以在电机驱动后维持较平稳的角速度，减少瞬时转速起伏。转盘中心设置唱片定位轴与压盖区域，用于保证唱片同心放置；上表面的环形台阶和中心孔位对应常规黑胶唱片的安装逻辑，边缘多层环带则兼顾质量分布、视觉层次和加工装配关系。

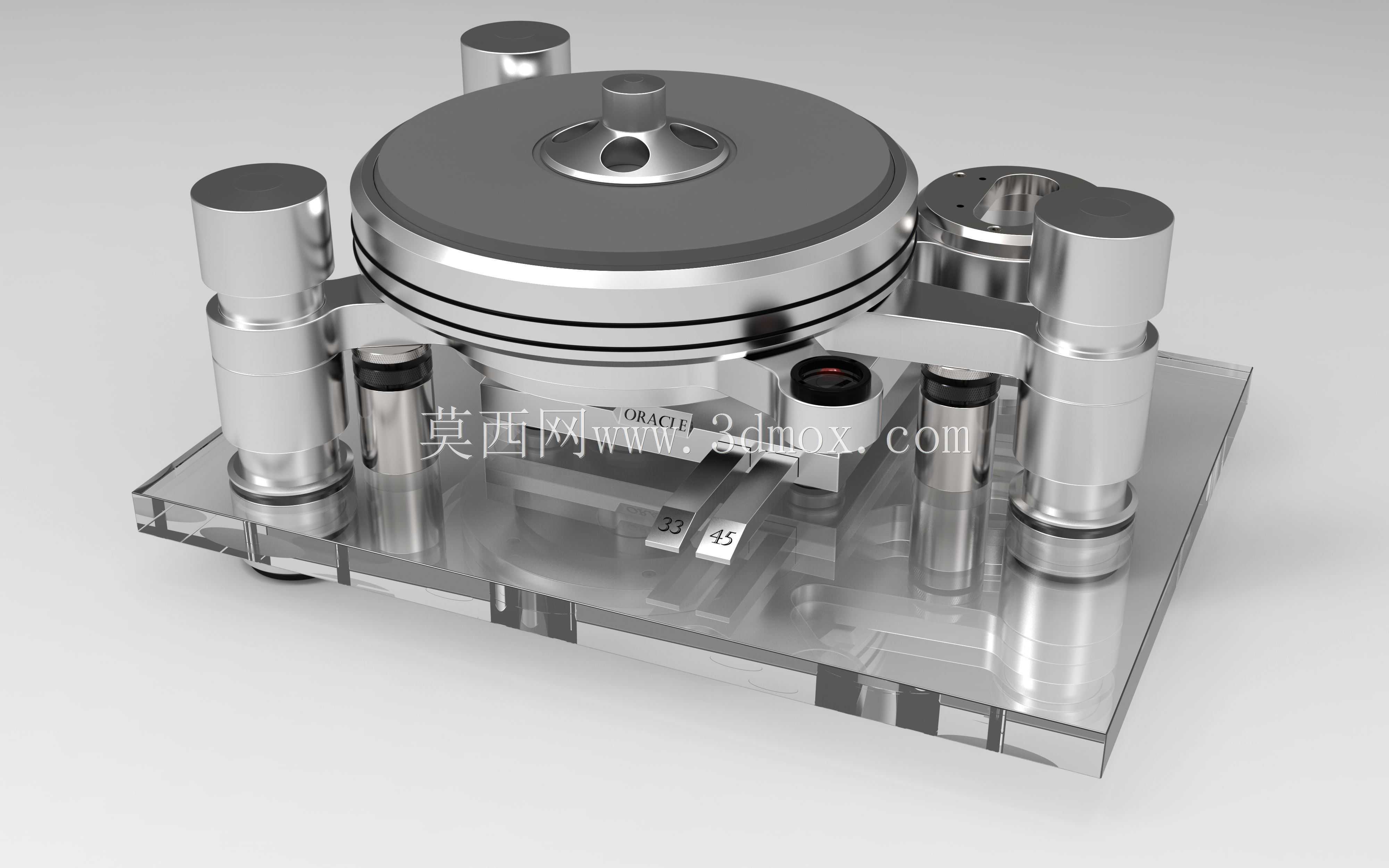

　　模型最值得注意的是周边支承系统。四角及侧部分布多根圆柱形立柱，柱体并非装饰件，而是构成悬浮/悬挂架构的关键边界。它们通过上下连接点把主转盘区域与底板之间的相对运动限制在设计方向内，同时允许微小隔振位移。实际工程中，唱盘最怕的是扬声器声波、地面震动和机柜共振直接传入唱臂底座，因此支承柱通常配合弹簧、橡胶圈、阻尼油或磁吸结构使用。三维结构里可以看到柱体直径、端部盖帽、连接环和底板安装位都被明确表达，这为后续替换不同刚度悬挂件留下了空间。

　　底板采用透明板件效果，视觉上类似亚克力或钢化玻璃承载平台。工程上这类材料并非只为外观服务，平整板材可以提供稳定安装基准，同时让立柱、电机、走线和阻尼件的位置关系清晰可见。底板边缘保留了厚度和承托区域，说明装配时需要考虑板面挠度；若用于真实产品，板材厚度、固定点间距、柱脚接触面积都会影响低频共振频率。模型中柱脚与底板之间有明显安装座，适合在详细设计阶段加入减震脚垫、调平螺钉或限位垫圈。

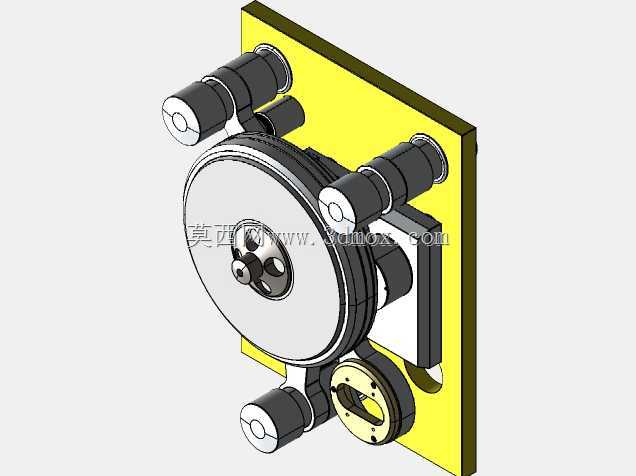

　　主转盘下方的机构区域包含轴承座、传动件安装位以及若干小型圆柱模块。黑胶唱盘常见驱动方式有皮带传动、直接驱动和惰轮传动，不同方案对噪声、转矩波动和维护性的取舍不同。此模型在转盘侧下方预留了紧凑空间，可容纳电机、皮带轮或传动环；周边小筒体则可能对应电源、阻尼调节、配重或辅助支承。由于唱盘转速通常只有每分钟数十转，传动系统不需要大功率，但对低速平稳性、皮带张力和轴承回转间隙要求很高。

　　设计思路上，该结构没有把唱臂固定在同一刚性实体上，而是强调可更换、可扩展的平台属性。唱臂安装区域可以根据不同臂板形状进行替换，直臂、弯臂、单点臂或长臂都可能通过独立臂板接入。这样做的好处是，转盘本体负责稳定旋转，臂板负责唱臂几何参数，二者通过标准化安装面解耦。对于三维建模人员而言，装配时应重点检查臂板高度、唱针超距、方位角调整空间以及转盘边缘与臂座之间的干涉关系。

　　外形尺寸方面，整体占地接近方形设备平台，主转盘直径占据中央大部分区域，周边立柱抬高了上层结构，使设备具有明显的垂直层次。安装边界上，后方和侧方需要预留唱臂摆动空间，前方需要保留唱片取放和调速操作空间，底部则要考虑调平脚与支撑柜面接触。若将其放入机柜，不能只按底板投影估算空间，还要计入唱臂伸出长度、唱片外圆、电源线以及上方压镇的取放高度。

　　从建模细节看，整机由大量零件组合而成，圆柱、圆环、台阶轴、板件、螺钉位和局部标识共同构成完整装配。中央转盘的同心特征适合通过回转体方式建立，周边立柱可用系列件复用，底板孔位则需要与柱脚、脚垫和臂板安装关系统一约束。结构评审时，应优先确认主轴与底板平面的垂直度、转盘上表面水平度、立柱安装点共面度，以及悬挂组件在受压或受拉时是否存在侧向卡滞。

　　在真实调试中，这类唱盘通常先完成机械调平，再检查转盘轴向窜动和径向摆动，随后调整传动张力与悬挂阻尼。若支承过软，唱针跟踪时会产生低频摇摆；若支承过硬，外界振动又容易直接进入系统。模型把多个可调环节以实体形式保留下来，说明它不仅是外观展示件，也适合作为高端唱机结构方案、隔振平台设计和精密音频机械教学的参考对象。
