台式机液冷CPU散热锁紧套筒结构

　　这套结构面向台式工作站、DIY水冷主机以及紧凑型工控机箱的处理器散热改造场景，核心作用是为液冷管路与CPU冷头之间提供可靠的旋接锁紧界面，替代常规塑料快拧接头在长期受热、频繁拆装工况下容易出现的滑牙、密封偏移问题。日常装机调试时，运维人员需要反复拆装冷头来清理硅脂、更换处理器或者调整水路布局，普通薄壁接头在多次旋拧后外壁容易打滑，徒手施力很难达到额定锁紧扭矩，这套带滚花握持段的金属套筒正是针对该痛点设计。

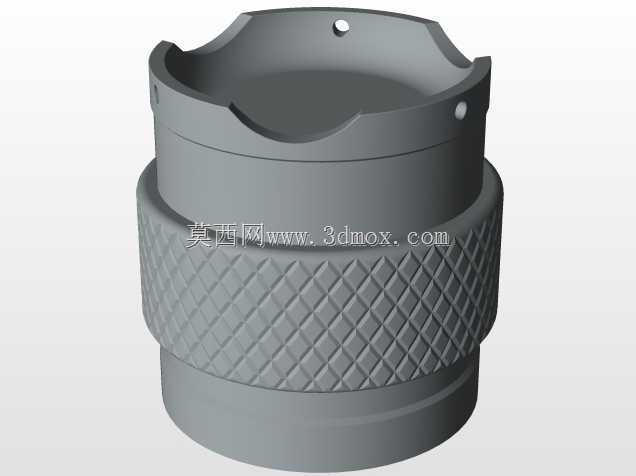

　　从结构分层来看，整件采用三段式同轴回转布局，下段为光滑圆柱导向段，外径做小幅收窄，装配时可直接套入冷头基座的定位环内，避免旋拧初期出现螺纹偏斜；中段为全周网纹滚花区，菱形滚花纹路深度均匀，既增大徒手旋转时的手指摩擦力，也能在沾有少量冷凝水或者导热硅脂的工况下保持足够握持阻力，不需要借助扳手即可完成锁紧操作，同时滚花区域形成的凹凸表面还能增大与周边空气的接触面积，顺带带走接头处传导的少量热量；上段为开口承托结构，顶端开设两处对称弧形缺口，缺口轮廓与冷头进出水管的弯折弧度匹配，旋紧套筒时管路可顺着缺口自然让位，不会被套筒端面挤压出现折管、堵流问题。筒壁上部预留两处径向定位小孔，孔位正对内部密封卡槽，装配时可插入细定位销核对密封圈的压缩量，避免旋紧过度导致橡胶圈被剪切破损。

　　设计过程中优先保证同轴度公差，三段圆柱的同轴度控制在0.05mm以内，下段导向段与冷头基座的配合间隙取0.1mm至0.15mm，既可以轻松对位插入，又不会在旋紧后出现径向晃动。滚花段的外径比上下光滑段大2mm左右，这个凸起高度刚好符合人体手指施力的握持厚度，不会因为外径过大挤占机箱内部的走管空间，也不会因为太薄导致拧动时手指硌痛。顶端的弧形缺口深度经过匹配校核，当套筒旋至额定锁紧位置时，缺口最低点刚好与水管外壁保留1mm以上的安全间隙，即便水管在水压作用下出现轻微膨胀，也不会和金属端面发生摩擦磨损。两处径向小孔的孔径取2mm，既可以作为装配时的扭矩观测孔，也能在需要拆解卡死接头时，插入卡簧钳销钉借力旋动，不会因为孔位过大削弱筒壁的结构强度。

　　安装边界方面，整套套筒的轴向总高度控制在常规ATX机箱的CPU散热器限高范围内，安装后不会和机箱侧盖、内存马甲或者主板供电散热片发生干涉；径向最大轮廓为滚花段外径，周边预留至少3mm的操作空间即可完成徒手旋拧，不需要额外预留扳手作业空间。内部流道全程做圆滑过渡，没有突变台阶，冷却液在筒内流动时不会产生明显涡流压损，配合内置的环形密封圈，可在常规水冷系统的工作压力下保持长期无渗漏。筒身上下两端的衔接台阶均做倒角处理，装配时不会刮伤冷头表面的阳极氧化层，也能避免操作人员拆装时被锐边划伤。针对不同厚度的冷头基座，套筒的内螺纹旋合长度预留了足够余量，可兼容主流台式机处理器冷头的安装厚度，不需要额外加装转接衬套即可完成匹配。滚花纹理采用网纹交叉滚压成型，加工后表面无毛刺，长期用手接触不会残留金属碎屑，也不会割破水冷管路的柔性外皮。
