双列调心滚子轴承组合结构

　　这套组合式滚动轴承结构，是重载回转工况里非常典型的支承部件，日常在矿山破碎设备主轴、冶金连铸辊道、大型减速机输出轴、风电偏航回转支承、重型输送滚筒两端支承位都能见到同构型产品的应用。做结构设计的时候首先要明确它的核心作用：既要承担轴系运转过程中产生的巨大径向载荷，也要同时承受双向的轴向冲击载荷，还要补偿轴系受重载变形、安装同轴度偏差带来的轴线偏斜，避免滚动体出现边缘卡滞、局部应力集中过早失效的问题。

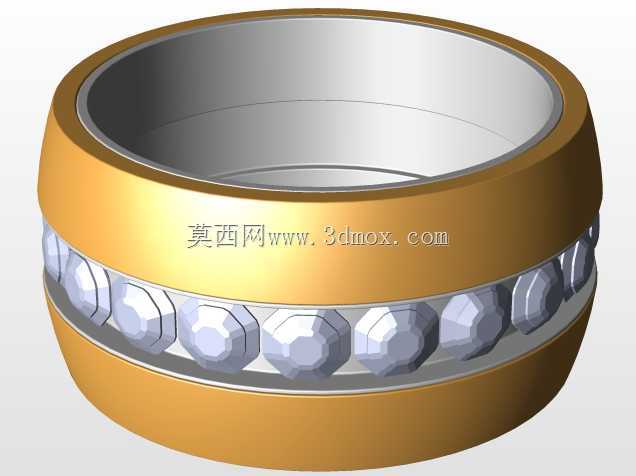

　　从结构拆分来看，整套部件包含上下两组同轴布置的环形轴承套圈，套圈采用黄铜色外观的实体建模表现，对应实际工业产品里常用的高碳铬轴承钢淬火后表面做防锈氧化处理、或者部分重载轴承采用铜合金保持架配套的工艺特征；中间周向均匀排布的多粒鼓形滚动体，是调心滚子轴承的核心承载元件，滚动体采用带球面轮廓的鼓形造型，和内外套圈的滚道曲面形成线接触配合，相比普通深沟球轴承的点接触承载能力能提升三到五倍，特别适合低速重载、有冲击振动的工作场景。

　　建模过程中首先要把控的就是周向滚动体的阵列逻辑：所有滚动体的中心必须落在同一分度圆周上，相邻滚动体的周向间距完全均等，既不能出现间隙过小导致运转时滚动体互相摩擦剐蹭，也不能间隙过大造成支承刚度不足、滚动体在载荷作用下发生错位。实际产品里滚动体之间会配套实体保持架，把每一粒滚子分隔在独立的兜孔内，保证运转时所有滚子的姿态一致，不会出现倾斜卡滞。这套三维结构在建模时把保持架做了透明化省略处理，能更直观展示滚动体和内外滚道的配合关系，方便结构工程师核对滚道曲率和滚子球面轮廓的匹配度。

　　安装边界层面，这类双列组合轴承的轴向宽度要和轴承座的内腔宽度预留0.05到0.15毫米的轴向游隙，避免轴系受热伸长之后轴承被轴向顶死；外圈和轴承座孔的配合一般选H7过渡配合，内圈和转轴轴颈的配合根据载荷方向选k6或者m6过盈配合，防止运转过程中内圈和轴、外圈和座孔之间出现相对滑动磨损失效。外形尺寸设计上，轴承的内径要和配套轴颈的公称尺寸完全对应，外径要适配轴承座的安装孔位，两端面的倒角要符合轴承安装的导入要求，避免装配时刮伤配合面。

　　设计思路上，把两款不同构型的轴承单元组合为一体，相当于在同一个支承位置集成了两列滚动承载区，总承载能力比单列同尺寸轴承提升接近一倍，同时两列滚子可以分别承担不同方向的轴向力，当轴系出现挠曲变形、两端支承位的同轴度偏差在0.5度到2度区间内时，鼓形滚子可以沿着球面滚道自动调整姿态，始终保持和滚道的全幅接触，不会像普通圆柱滚子轴承那样因为轴线偏斜出现滚子端部应力集中，大幅延长部件在恶劣工况下的服役寿命。

　　在实际设备选型校核阶段，工程师首先要根据轴系的最大径向载荷、轴向载荷、运转转速计算所需的额定动载荷，再对照轴承样本选取对应尺寸段的调心滚子轴承，同时校核极限转速是否满足工况要求——这类重载调心轴承的允许转速普遍不高，多用于低速大载荷的转轴部位，如果用在高速工况会因为滚动体和滚道之间的滑动摩擦急剧升温，造成润滑脂失效、滚道点蚀。润滑结构上，实际产品的套圈上会开设润滑油孔或者油槽，配套迷宫式密封结构，防止工矿环境里的粉尘、冷却水进入轴承内部，同时避免内部的润滑脂泄漏。这套三维模型把轴承的核心配合关系完全还原，不管是做设备主轴的结构装配校核，还是做轴承的受力仿真分析，都可以直接提取各零件的曲面轮廓，划分网格后施加径向、轴向载荷，就能得到滚道和滚动体的接触应力分布，提前预判薄弱位置，优化滚道的曲率参数和滚子的凸度修形量，避免量产之后出现早期失效。
