曲面收腰异形日用包装瓶造型

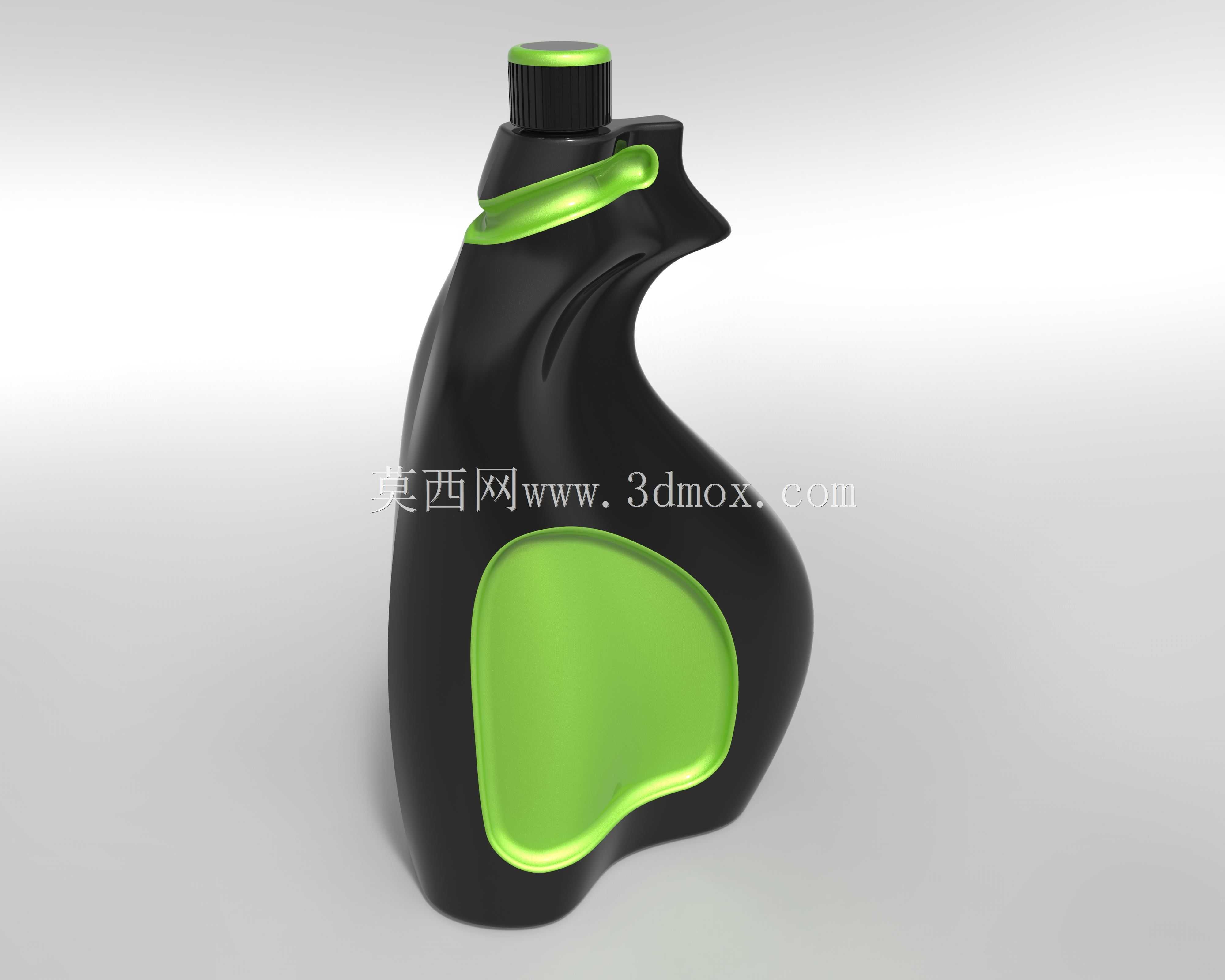

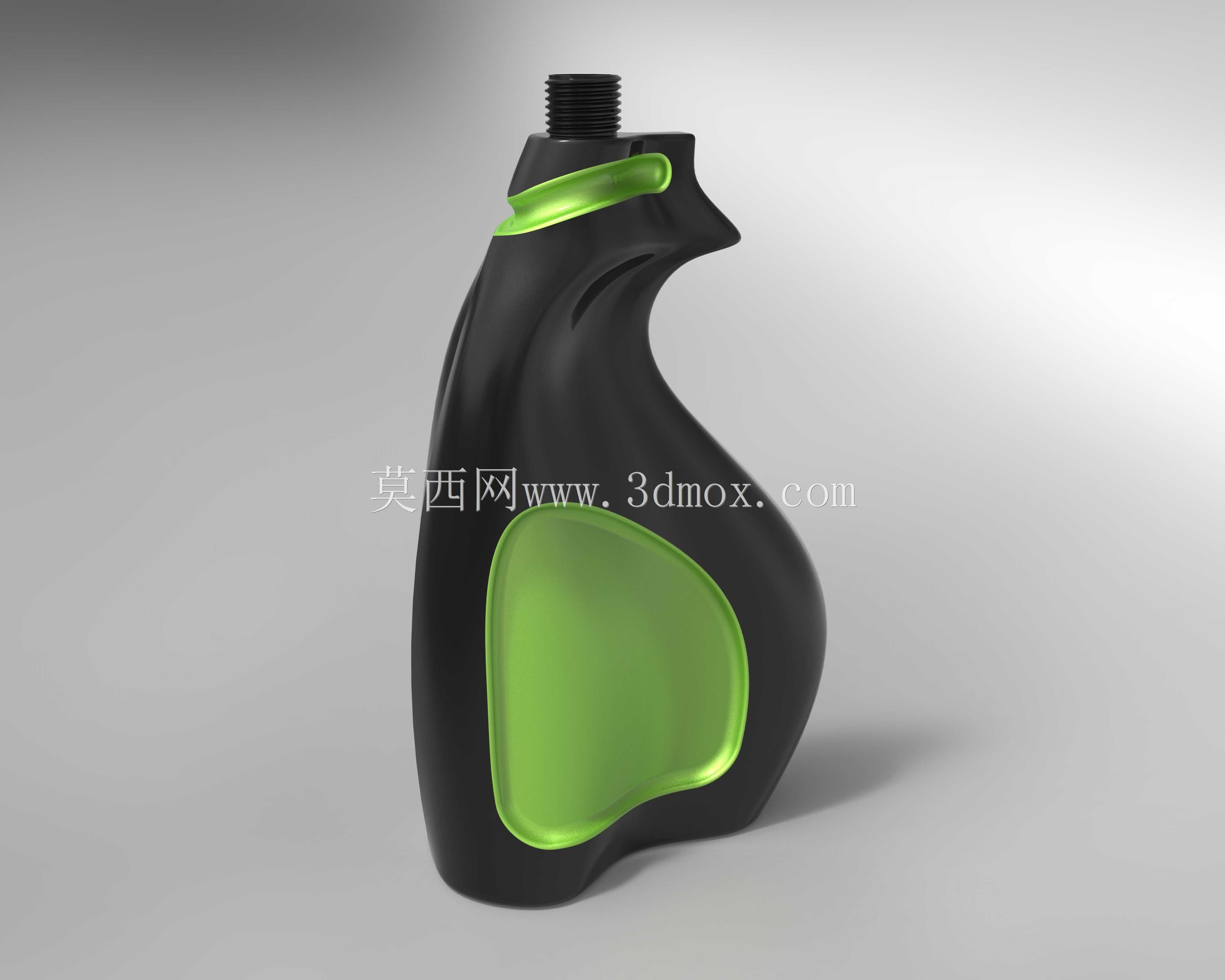

　　该作品呈现的是一款采用连续曲面构建的异形日用包装瓶，整体形态脱离常规圆柱瓶或直壁方瓶的规整思路，通过多段外轮廓的收放变化形成握持友好的腰身曲线，适用于日化洗护、饮品分装、调味储存等需要兼顾辨识度与手持操作的包装场景。瓶体下部容积段向外平缓扩张，能够在有限占地面积内争取更大的内容物容纳空间；中部经过两次内收与外鼓过渡，形成贴合手掌虎口与指腹分布的曲面区域，使用者在单手抓取、倾倒或旋盖操作时，瓶身不易沿轴向滑脱。上部靠近瓶口位置再次收窄，并通过短圆柱颈段连接封口区域，使瓶盖配合边界集中在较小直径范围内，既降低封盖件的材料消耗，也便于灌装线旋盖头对位。

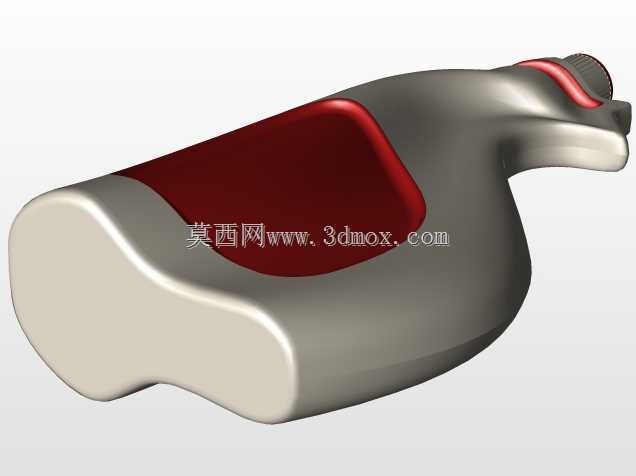

　　从结构边界看，瓶身最大外轮廓集中在下半腔体，放置时支撑区域靠近底部外缘，底面需保持足够的平面接触环带，避免曲面收尾造成站立不稳。底部红色边线对应底圈过渡位置，建模时应控制圆角半径与壁厚均匀性，防止吹塑或注塑成型后底部积料、缩痕或承压变形。瓶口顶端为平整圆形配合面，颈根处设置凸起环线，可作为瓶盖轴向限位、密封衬垫压紧或热封膜定位的结构参考；该环线同时在视觉上分割瓶身与封口区域，让产品轮廓层次更清晰。

　　建模思路上，这类瓶体不宜用简单旋转特征一次完成，因为侧视轮廓虽然具有流畅曲线，但前后方向与左右方向的曲率变化并不完全等同。实际设计中可先绘制瓶身高度方向的主控骨架线，确定底圈、最大腹径、腰部内收点、肩部回流点和瓶口直径等关键截面，再通过放样、边界曲面或多截面实体方式连接。各截面之间需要保持曲率连续，尤其在腰腹转折位置，若曲面切线突变，渲染后会出现明显高光断裂，成型后也容易在薄壁受压时形成应力集中。瓶壁厚度应随曲面曲率变化进行校核，深凹区域不得因抽壳方向受限而产生过薄壁厚，外鼓区域也不能因材料堆积导致冷却不均。

　　在灌装与包装应用中，该瓶型可用于半自动或全自动灌装工位的容器选型参考。瓶身高度、最大腹径和瓶口直径决定输送导轨宽度、分瓶螺杆间距、旋盖头行程以及贴标面可用面积。中部收腰区域虽然提升了握持感，但在输送线上也可能带来导向接触点变化，因此导轨不宜只夹持单一高度，应让支撑面落在下部较稳定的大轮廓段，同时避免夹持到肩部斜面。标签贴附若采用周向裹标，需评估瓶身截面变化对标签起皱的影响；若采用正面单标，则应选择曲率变化较缓的腹侧区域，给标站吸盘和压标毛刷留出稳定贴合面。

　　功能特性方面，连续曲面瓶体没有尖锐棱边，清洗、灌装和手持使用时阻力较小，也能减少内容物在肩部死角的残留。瓶口短颈结构有利于控制倾倒流向，肩部从大腔体向小口平滑过渡，可降低液体回流时沿瓶壁外渗的概率。对于需要二次封装的产品，颈圈外径、瓶口端面平面度和螺纹或卡口腔体的同轴度是后续详细设计的重点；当前造型提供了外观与主体空间边界，可在此基础上增加螺纹牙型、防盗环、密封槽、内衬挡圈等细节。

　　从渲染表达来看，瓶体采用浅色半光泽材质，能够清晰反映曲面高光走向；红色边线用于强调底圈和口部装饰位置，也提示结构分界。工程评审时应重点检查三条主线：一是外轮廓曲面是否存在褶皱、收敛畸变或镜像不对称；二是瓶口、瓶肩、瓶腰和底圈之间的截面过渡是否满足拔模与壁厚要求；三是整机包装线适配时，最大外形、站立稳定性和手部抓取区域是否相互协调。该造型对曲面建模训练具有较强实践价值，能够帮助设计者掌握截面控制、曲率连续、抽壳校核与包装容器结构边界之间的关系。
