皮克斯式盘式电磁离合制动传动装置

　　在自动化输送线、包装执行机构以及小型试验台的传动链末端，经常会遇到动力需要频繁接合、快速切断并附带制动定位的工况。这类位置如果直接用电机启停来控制，电机会承受频繁的冲击电流，传动带和齿轮也会在反复正反转中快速磨损；而把离合与制动功能集成在同一根轴段上，就能在电机保持连续运转的前提下，单独控制负载侧的启停与锁止。眼前这套盘式传动组件正是围绕这一需求展开结构布置的。

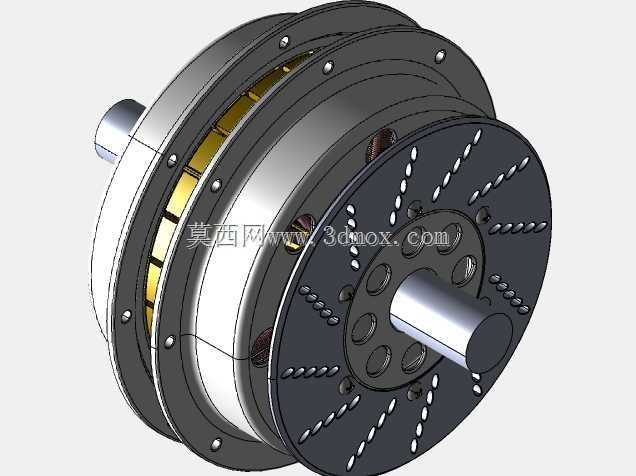

　　从轴系边界看，两端伸出的圆柱轴头是整个部件的安装基准。输入端轴头用于承接带轮、联轴器或链轮传来的动力，输出端轴头则对接工作负载，同轴布置可以显著降低偏心带来的附加弯矩。外壳体采用多层圆盘叠合结构，相邻盘片通过沿圆周均布的紧固件锁紧，既保证了内腔轴向尺寸的紧凑，也让摩擦片、励磁线圈和衔铁组件能够沿轴向分层装入。现场布置时需要在轴端预留联轴器装拆空间，径向则要留出散热与检修间隙，不能把外圆紧贴机架封板，否则长期滑差产生的热量难以散出。

　　功能实现上，主动侧盘体与动力输入部分保持常转，内腔布置的环形励磁件在通电后产生轴向磁场，吸引衔铁盘压紧摩擦副，依靠摩擦力把扭矩传递到输出轴；断电后弹簧力推动制动盘压向固定止动面，使输出侧迅速停止并保持位置。这种离合与制动互锁的逻辑，在印刷机械送纸、食品包装封口、纺织设备卷绕以及医疗检测仪器分度动作中都很常见：负载需要运动时脱开制动、接合离合，需要停止时先切断离合再施加制动，避免电机带着负载硬停。

　　结构设计中有几处细节直接影响使用可靠性。摩擦面沿圆周开设了多组弧形与点状散热槽，这些槽道并非装饰特征，而是在滑差接合过程中破坏油膜或粉尘堆积、增大摩擦系数一致性的关键结构，同时为磨损碎屑提供排出通道。端面上的多组减重孔沿节圆分布，在保证转动惯量不至于过大的同时，也减轻了活动衔铁的运动质量，使吸合与释放响应更快。多层壳体之间的定位止口承担同轴度约束，装配时若止口配合错位，会造成摩擦片偏磨，表现为制动扭矩波动和异响。

　　选型校核时，工程上通常先按负载所需的最大静扭矩乘以工况系数确定摩擦副容量，再核对轴头直径与键连接承载能力。转动惯量匹配同样不能忽视：输出侧盘体连同负载的惯量越大，制动时摩擦面消耗的滑差功越多，发热越严重，因此高频率动作场合往往需要在传动链中加入减速环节，把高速小扭矩放在电机侧，低速大扭矩留给离合制动端。安装阶段要保证支撑轴承的同轴度，轴用挡圈和端盖紧固件需按预紧要求到位，防止轴向窜动改变摩擦间隙。维护时可通过端盖观察孔检查摩擦片厚度，当磨损量导致衔铁行程超过设计间隙时，应及时调整或更换摩擦片，避免出现吸合不彻底、制动打滑等问题。

　　整套盘式组件把电磁吸合、摩擦传动、弹簧制动和轴系支撑整合在有限的圆柱空间内，外形接近短圆筒，轴向长度短、径向轮廓规整，便于在密集的设备机架中嵌入安装。对于需要在连续动力源与间歇负载之间实现快速切换的自动化设备，这种结构形式在响应速度、控制便利性和占用空间之间取得了较好的平衡。
