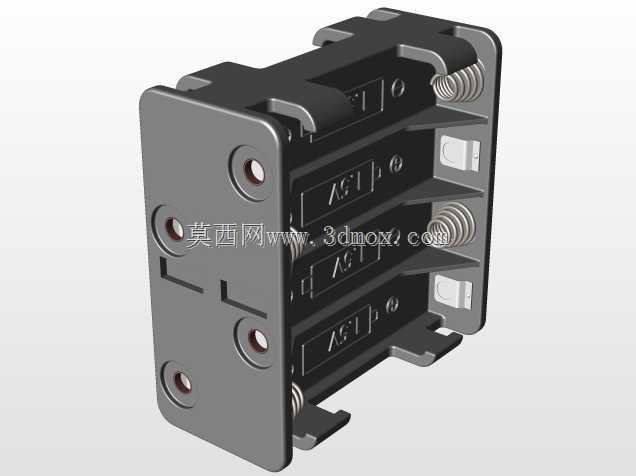

多仓层叠式电池接触弹片固定座结构

　　这套结构件面向手持检测仪表、便携医疗采样设备、小型工业遥控器以及多节干电池供电的现场作业终端开发，核心作用是在有限的设备内腔空间里，有序排布多节圆柱型干电池，同时完成电极的可靠抵接、电池径向限位与轴向防窜动，避免设备在跌落、振动、长期移动作业场景下出现电极瞬断、电池移位短路的问题。

　　从实际装机的边界条件来看，这类多电池并排层叠的安装场景，往往受设备外壳内部空间约束极强：整机留给供电舱的深度、宽度都被主板、显示模组、操作按键挤压，单排排布电池会大幅拉长设备外形，因此采用三层平行电池槽竖向叠放的布局，在相同的电池容量配置下，把供电舱的平面占用面积压缩到单排布局的三分之一左右，适配便携设备紧凑化的设计趋势。结构的安装基准选在外侧的整块端板上，端板预留的四个沉头安装孔可以直接通过自攻螺丝或者嵌装铜螺母固定在设备外壳的内部立柱上，端板的外轮廓与设备壳体内壁的定位筋做间隙配合，装配时端板贴紧壳体内侧的定位台阶即可完成预定位，不需要额外做复杂的对位调整，总装工序的操作耗时可以控制在数秒内。

　　电极接触部分采用螺旋压缩弹簧作为导电抵接件，弹簧的一端嵌装在端板对应的定位沉孔内，沉孔的内径与弹簧外径做小间隙配合，既限制弹簧在受压时发生侧向弯折，又避免弹簧在长期压缩回弹过程中出现偏位脱出。弹簧的自由长度、预压行程和极限压缩量都按照电池的长度公差做匹配：常规干电池的长度存在制造公差，同时设备长期使用后电池可能出现轻微膨胀、电极接触面氧化凹陷，弹簧的预压量可以覆盖全部公差区间，保证每一节电池的正负极都能获得稳定的接触压力，不会因为电池尺寸偏短出现接触虚接，也不会因为电池尺寸偏长导致弹簧压并、装配时电池卡滞无法推入。弹簧的选型同时兼顾导电性能与抗疲劳寿命，采用镀镍弹簧钢丝加工，长期反复装拆电池后仍能保持足够的回弹张力，接触电阻稳定在极低水平，避免大电流工作时弹簧部位发热压降过大。

　　电池容纳槽的主体框架采用绝缘硬质材料制作，槽体的内壁轮廓与圆柱电池的外圆匹配，两侧留出的弹性卡扣在电池推入后自动卡在电池的圆柱面上，限制电池在槽内的径向跳动，即使设备从工作台高度意外跌落，电池也不会从槽内脱出。槽体侧壁预留的镂空窗口一方面可以减少材料用量、降低整体件的重量，另一方面方便使用者在更换电池时从窗口处推动电池侧面，把电池从槽内滑出，避免仅靠两端弹簧夹持时电池难以取出的问题。框架上的多处定位凸台与卡扣在设计时全部做了拔模斜度处理，若后续采用注塑工艺批量生产，所有特征都可以直接从模具中顺利脱出，不需要复杂的侧向抽芯结构，大幅降低模具的加工成本与后期量产的单件成本。

　　结构的防呆设计也做了充分考量，每一层电池槽的两端对应正负极的位置做了差异化的特征标识，弹簧布置端与电池负极的平面端匹配，另一端的接触位对应电池正极的凸起端，槽体上模压出的极性标记可以引导使用者按照正确方向装入电池，避免装反后出现供电极性反转，烧坏后端主板电路。相邻电池槽之间的隔板厚度经过校核，既保证两层电池之间的绝缘隔离距离，避免电池外皮磨损后出现相邻电池短路，又尽可能压缩隔板占用的空间，提升整体空间利用率。端板上的安装孔采用沉头设计，螺丝锁紧后头部完全沉入端面以下，不会突出表面干涉设备外壳的装配，端板外侧的平面可以直接贴装设备的电池盖密封筋，配合电池盖内侧的泡棉密封圈，实现供电舱的防尘防溅，适配户外作业遇到扬尘、零星小雨的使用环境。

　　整套结构在建模时按照自顶向下的装配思路搭建，先确定设备内腔允许的最大安装轮廓，再依次排布三层电池的中心距、弹簧的安装位置、框架卡扣的弹性变形量，所有配合面的间隙都按照实际加工公差设定，运动部件即弹簧的压缩行程全程做干涉检查，确保电池在推入、取出的整个过程中，不会和槽体、卡扣、端板发生卡滞摩擦。框架上的多处加强筋布置在受力集中的卡扣根部与槽体衔接位置，避免长期反复装拆电池后塑料卡扣发生疲劳断裂，在控制整体重量的前提下保证结构的刚性，满足便携设备长期使用的可靠性要求。
