复古留声机造型创意机械艺术装置

　　这套创意机械结构装置以老式留声机的经典声学形态为核心视觉载体，将工业机械的硬朗框架与复古声学器具的流畅曲面结合，既可以作为文创展示空间的机械艺术陈设，也能为工业设计教学提供跨软件协同建模的参考样例，在潮玩展陈、科技展厅布景、机械主题文创开发场景中都能适配。

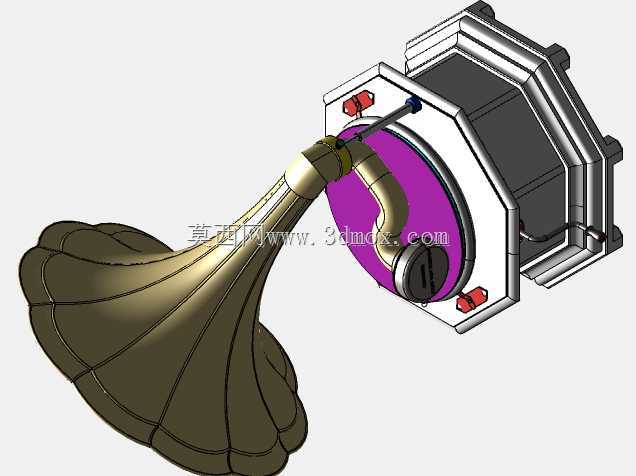

　　从实际功能呈现来看，装置后半段采用八边形切角的箱式承载框架，框架边缘做了等距凸缘与卡扣式限位结构，模拟工业传感设备的安装基座形态，框架侧面预留了两组红色快拆锁扣，对应实体装配时的检修开合需求，锁扣旁的定位凸台可以在拼接时快速对齐箱盖与箱体的配合面，避免装配错位。框架正面伸出的紫色环形安装座是整个造型的衔接枢纽，座体上预留了弯管走线通道，金色的导音弯管从环座中心穿出，顺着流线型弧度向前延伸，末端衔接大尺寸花瓣式喇叭结构。喇叭部分采用分段曲面拼接设计，每一片瓣状曲面都做了等厚度抽壳处理，边缘的加强筋顺着曲面弧度分布，既还原了老式留声机喇叭的褶皱声学轮廓，也保证了大尺寸薄壁结构在3D打印或者钣金加工时的结构刚度，不会因为曲面跨度大出现形变。

　　设计过程中先在多边形建模环境里梳理喇叭的自由曲面曲率，把花瓣边缘的过渡弧度调整到连续顺滑的状态，避免曲面出现褶皱拐点，再将曲面模型导入参数化建模软件中完成机械部分的实体化设计：给箱式框架添加装配止口、给环形安装座匹配弯管的配合公差、给红色锁扣添加铰接轴的安装孔位，所有机械连接部位都保留了实际装配的间隙量，不会出现曲面和实体结构干涉的问题。弯管和喇叭的衔接处做了锥形过渡段，小管径的导音管逐步扩径到喇叭的大开口端，完全契合声学号角的截面变化逻辑，哪怕只是作为静态陈设，结构逻辑也和真实留声机的导音路径保持一致。

　　安装边界方面，后方八边形箱体的外接轮廓尺寸控制在常规桌面陈设的允许范围内，箱体背面做了平整安装面，可以直接通过螺栓固定在展示台架上，也可以平放作为桌面摆件。喇叭向前延伸的长度和箱体自身宽度的比例经过调整，整体重心落在箱体支撑区域内，摆放时不会出现前倾倾覆的问题，喇叭最外侧的花瓣边缘做了圆角钝化处理，没有尖锐棱角，作为公共展厅陈设时也能规避磕碰风险。箱体内腔预留了足够的冗余空间，如果后续要给装置加装发声模块、灯光组件，不需要改动外部造型，直接在腔体内布置元器件、顺着弯管的预留通道走线即可，拓展性很强。整套结构把自由曲面艺术造型和参数化机械设计的逻辑结合起来，曲面部分兼顾美学形态与加工可行性，机械部分完全遵循常规设备的装配设计规范，没有为了视觉效果牺牲结构合理性。
