双翘街式滑板运动器材结构设计

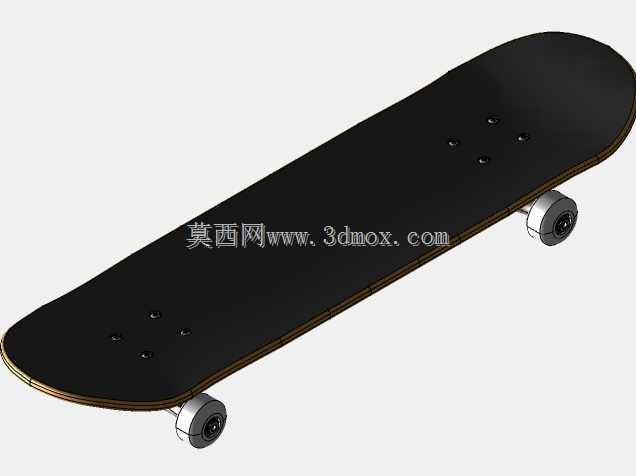

　　这套三维结构围绕日常街式滑行、板场练习和短距离代步场景展开，整体由板面、前后桥支架、轮组、轴套及紧固件共同构成。建模时没有把滑板当作单一外观件处理，而是按照实际装配关系拆分成多个可独立调整的部分：板片承担踩踏和姿态承载，桥支架负责转向传力，轮子接触地面并吸收小幅冲击，轴件则保证轮体旋转顺畅。

　　从使用方式看，双翘板的核心价值在于板面两端翘起带来的操控弹性。滑行时双脚站在板面中部偏前后的位置，通过脚尖、脚跟对板边施加侧向力，支架产生微量偏转，从而完成转向；在 Ollie、翻板、碾磨等动作中，前后翘边又能为脚尖拨动和板尾点地提供明确受力区域。模型中板头、板尾均保留圆弧收边和上翘形态，板边轮廓连续过渡，避免局部尖角造成应力集中，也符合砂纸贴合、脚位识别和动作接触的实际需求。

　　板面采用长条形薄板主体，俯视方向为前后略窄、中部稳定的圆角轮廓，侧向具有轻微起伏。板面上预留多组安装孔位，孔位按前后桥的安装间距对称布置，用于穿装桥钉。工程建模时需要重点控制孔位同轴关系和上下板面的贯穿位置，若孔距偏差过大，支架会出现偏装，滑行中容易产生跑偏、轮边偏磨或转向手感不对称。板面厚度方向并非简单等厚块体，边缘区域可根据层压木板的真实工艺做出渐薄过渡，使板片在承受冲击时保留适度弯曲余量。

　　桥支架位于板面下方前后两处，是连接板体和轮组的关键传力部件。其上部为与板底贴合的安装基座，中部通过弹性枢轴结构实现转向摆动，下部横置桥杆承载左右两轮。模型中支架的基座平面需要与板底安装区域保持贴合，桥杆轴线应与板长方向垂直，左右轮距相对板中心对称。转向结构不能只按静态外观搭建，支架主销的倾斜角度、衬套压缩空间和桥杆摆动范围都应保留，否则在后续运动分析或装配校核中无法体现滑板靠支架倾角实现转向的机制。

　　轮组部分采用四轮对称布置，轮子外形为圆柱面与圆角轮缘结合，轮心设置轴承安装位。轮宽和轮径直接影响接地面积、起步阻力和通过小缝隙的能力：较宽的轮体在粗糙路面上稳定性更好，圆角轮缘则有利于转向和板面倾斜时减少阻滞。轮体安装在桥杆两端，轮内侧与支架之间需要留出侧向间隙，防止转向压弯时轮面摩擦支架或板底。轴套、轴承位和锁紧端盖在模型中应按同心关系处理，轮心旋转轴线与桥杆轴线保持一致，避免虚拟装配后出现轮子偏心摆动。

　　外形尺寸方面，板长、板宽和轮距需要协同。板宽决定双脚横向站位空间，板长影响前后桥安装跨度和整体翻转惯量，轮距则关系到滑行稳定性。若前后桥跨距过大，板体弯曲响应变慢，转向迟钝；跨距过小，则高速直线滑行时稳定性下降。轮子直径增大后，板底离地高度随之升高，支架高度和衬套位置也要同步调整，否则板面过低会在碾过减速带、地砖缝或做板尾点地动作时发生触地干涉。

　　安装边界主要集中在板面与支架的结合面。桥钉孔区域需要保证平面度，支架基座不能悬空压在板边弧面上；紧固件沉入板面后不应影响上方砂纸和脚底接触。板底到地面的最小间隙要结合轮子压缩、支架偏转和动作姿态综合检查，尤其在板面侧向倾斜时，轮缘、桥杆端部、板头板尾三处都可能成为干涉点。建模过程中可通过装配剖切检查轮体转动空间，再沿板长方向观察前后轮是否处于同一接地平面。

　　结构细节上，板面的黑色面层只作为外观表达，真正需要关注的是层压板轮廓、孔位强度和边缘封边形态；金属支架应体现基座加强过渡、主销孔和桥杆连接区域；轮子则需保留轴承腔、轮芯支撑和外圆接触区。各零件之间的装配层级清晰，便于后续更换桥体、调整轮径或修改板片翘度。对于运动器材开发而言，这种拆分方式既能用于外观评审，也能支持装配干涉检查、动作姿态验证和零部件选型。

　　在实际工程沟通中，该模型可帮助结构设计师快速确认板体比例、桥距、轮组位置和离地间隙，也能让加工方理解支架与板面的连接方式。它不是单纯的造型展示，而是把滑板承载、转向、滚动和动作接触这些功能关系集中反映在同一套三维结构中，为后续样品制作、材料替换和细节优化提供明确的结构基础。
