轮式复合飞行侦察无人载具结构设计

　　该轮式复合飞行无人载具的结构方案，面向狭小空间巡检、室内侦察、复杂地形抵近探查这类对移动方式有双重要求的场景开发。常规多旋翼无人机在贴地作业、穿越低矮缝隙、需要长时间静默停留观察的工况下存在明显局限：持续悬停能耗高，旋翼下洗气流容易扰动现场轻质杂物，在狭窄巷道内桨叶触碰障碍物的风险也难以规避；而纯地面轮式机器人无法跨越台阶、沟壑、散落管线等障碍，遇到垂直阻隔或塌陷路段就会失去通行能力。这套设计将轮式行走与旋翼飞行两套运动机构整合在同一机身平台上，在平整硬质路面可依靠两侧大直径行走轮贴地滚动行进，能耗仅为飞行状态的很小一部分，遇到障碍、台阶或者需要快速调整观测高度时，再切换为旋翼飞行模式越过阻隔，兼顾长续航地面机动与越障飞行能力。

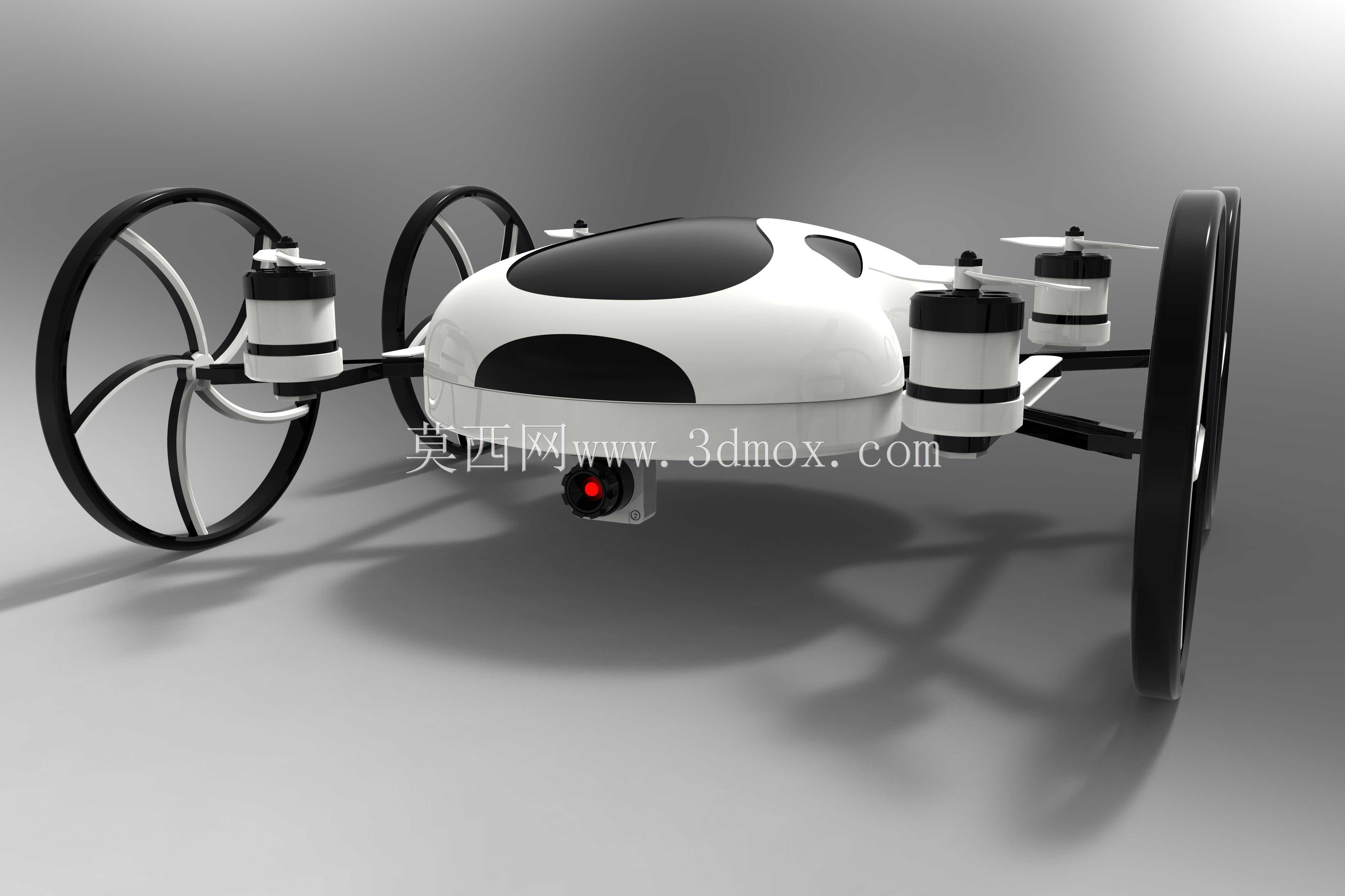

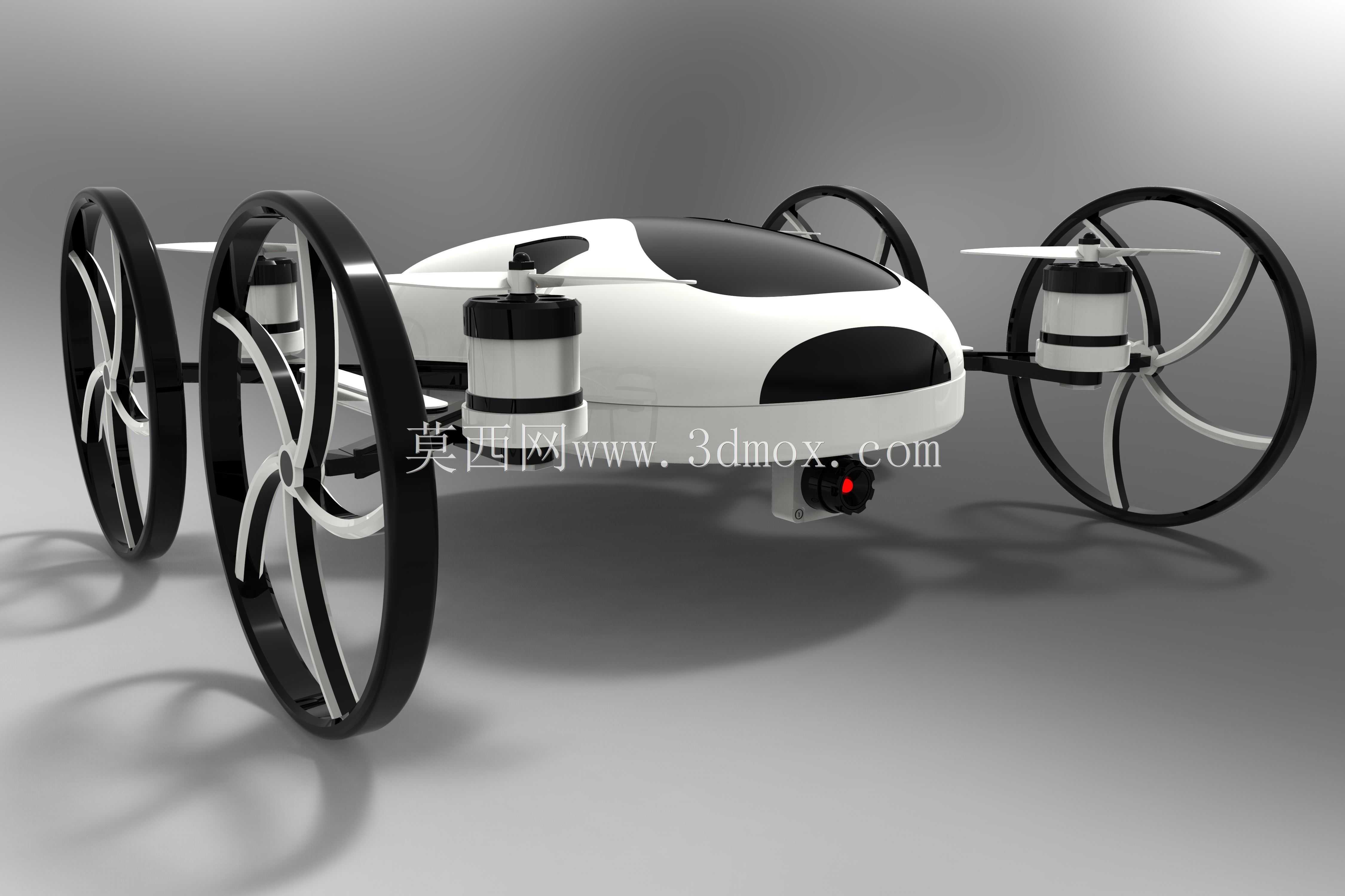

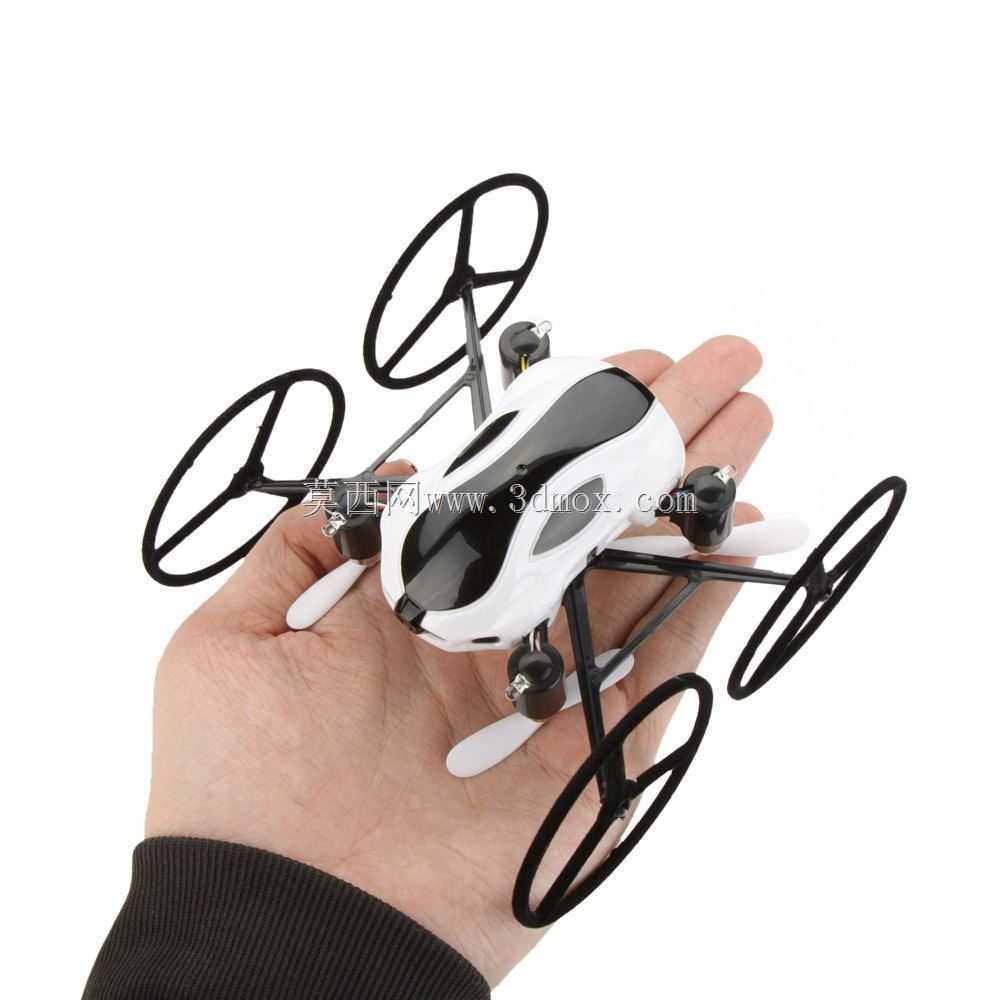

　　机身主体采用流线型纺锤式布局，中段为核心载荷与控制舱，内部预留飞控板、电池组、通讯模块、导航传感器的安装空间，外壳曲面做顺滑过渡，既降低飞行过程中的空气阻力，也避免尖锐棱角在碰撞剐蹭时勾挂障碍物。机身前端下方集成云台观测载荷，搭载可见光摄像组件，镜头处做低位凸出布置，保证前向下方视野无遮挡，可在地面行进状态下直接采集路面与前方目标画面，云台安装座预留减震缓冲间隙，抵消轮式行走经过粗糙路面产生的高频振动，避免成像画面出现抖动模糊。

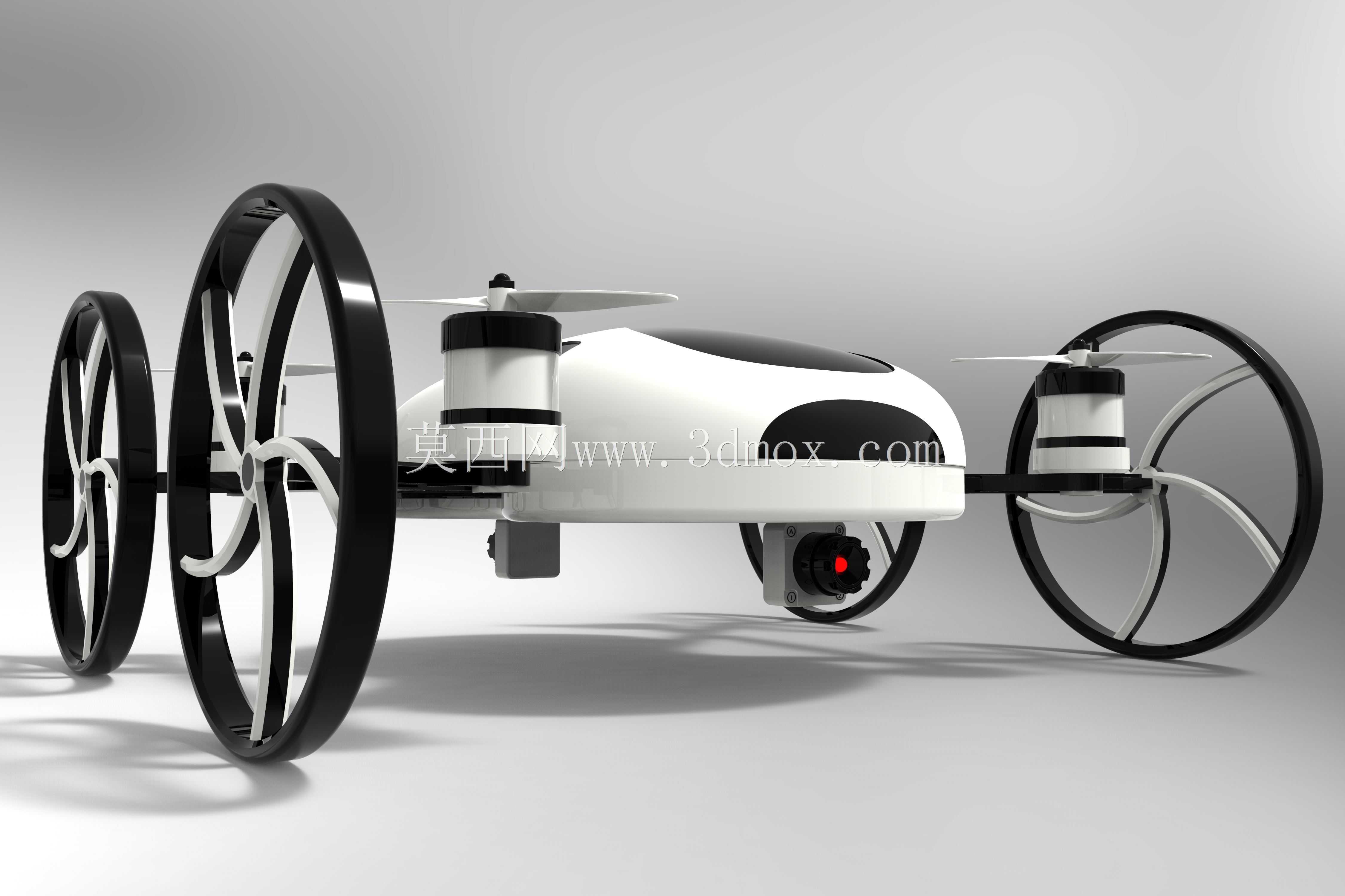

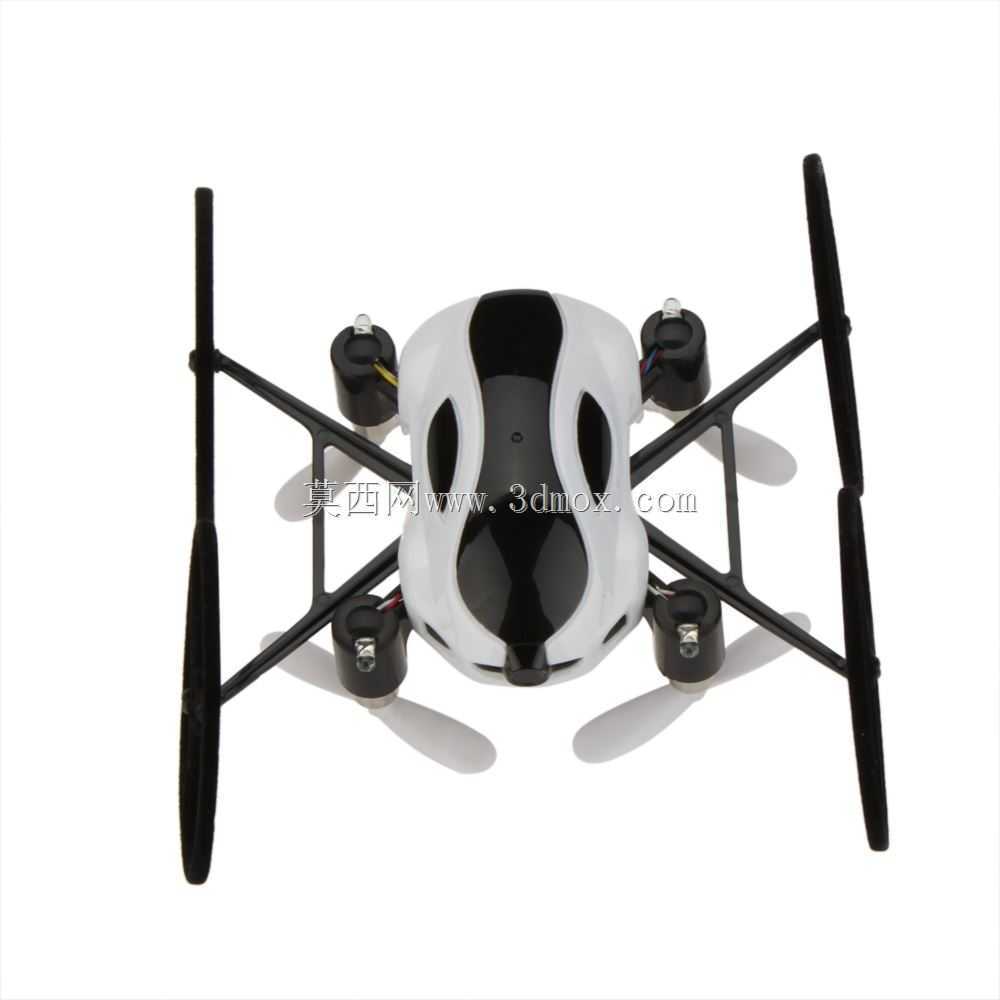

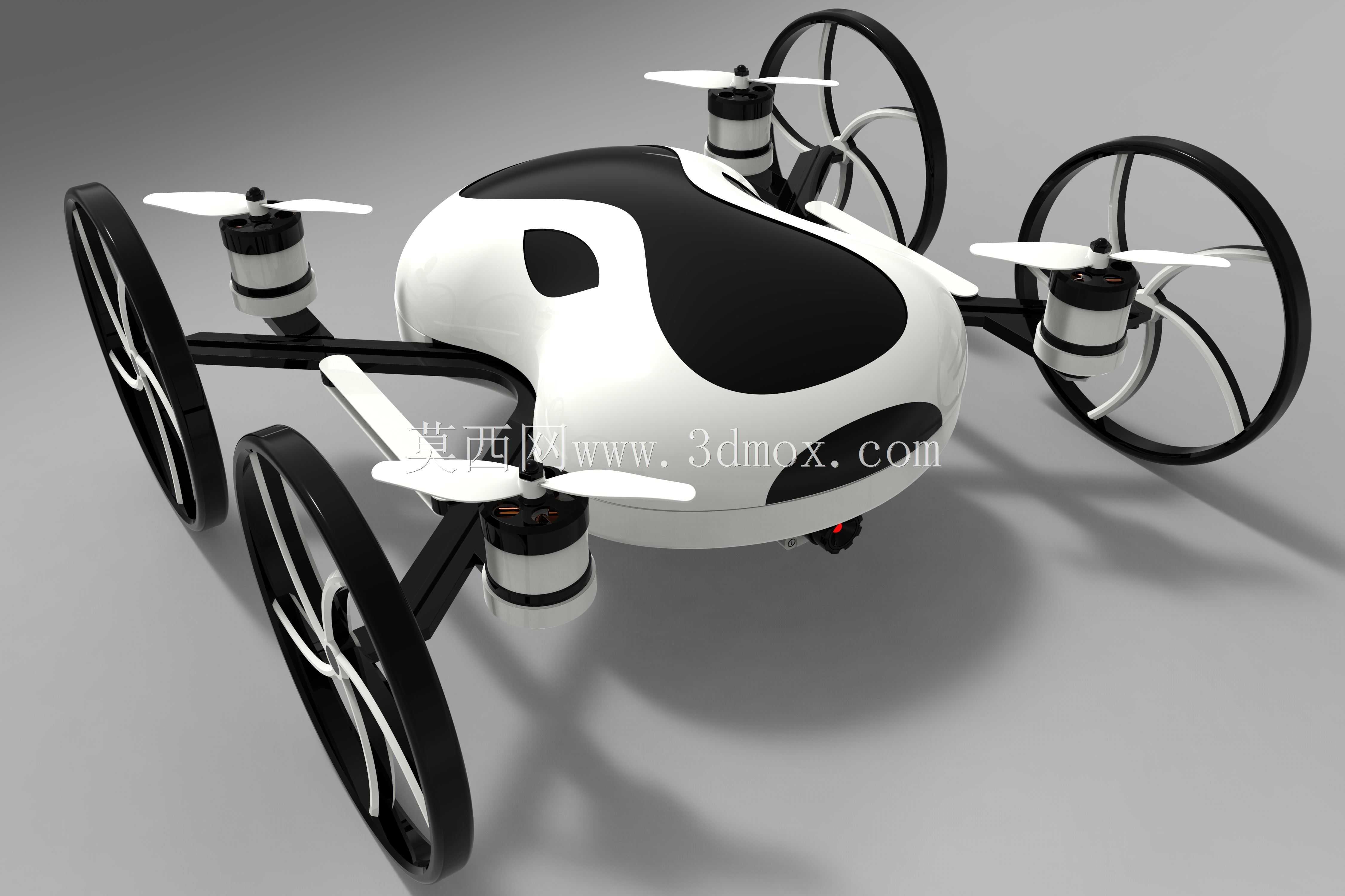

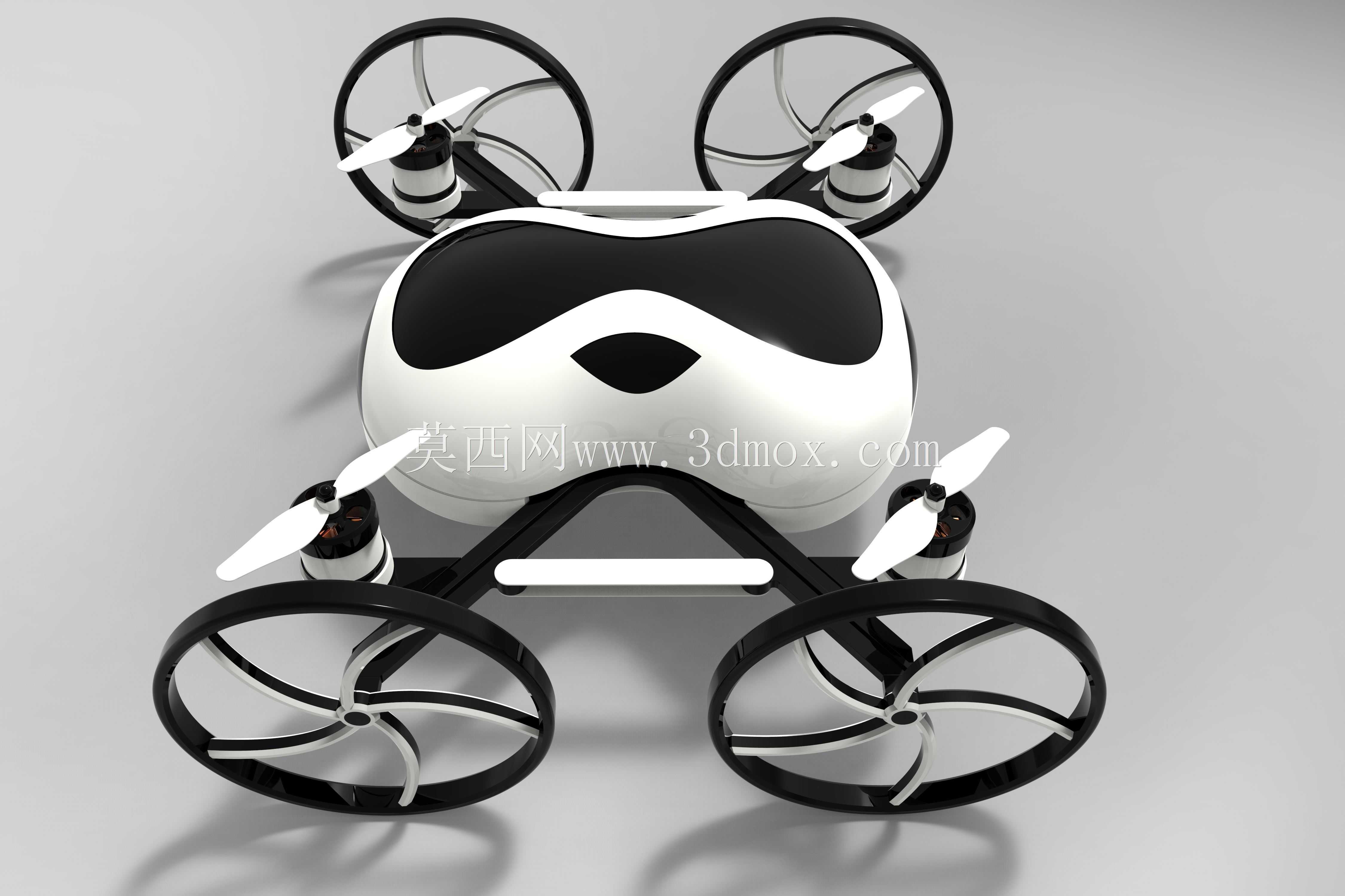

　　动力系统采用四旋翼涵道防护布局，四组旋翼分别布置在机身前后左右的延伸臂端，旋翼外圈设置环形防护圈，防护圈与两侧行走轮的支撑结构做一体化衔接。旋翼防护圈的作用不止是防止桨叶碰撞异物，在贴墙飞行、穿过狭窄通道时，环形圈可以作为滑动接触面，即便轻微触碰墙面也不会导致桨叶卡停炸机，容错能力远高于裸露桨叶的常规多旋翼。两侧的大直径行走轮采用镂空辐条式结构，轮圈宽度窄、直径大，大轮径设计可以轻松越过地面小凸起、线缆、碎石等障碍，镂空辐条在保证轮体结构强度的同时大幅降低自重，轮体的安装轴线与旋翼防护圈的回转中心同轴布置，轮架直接从旋翼臂延伸成型，不需要额外增设复杂的轮系悬挂支架，减少零件数量与整机重量。

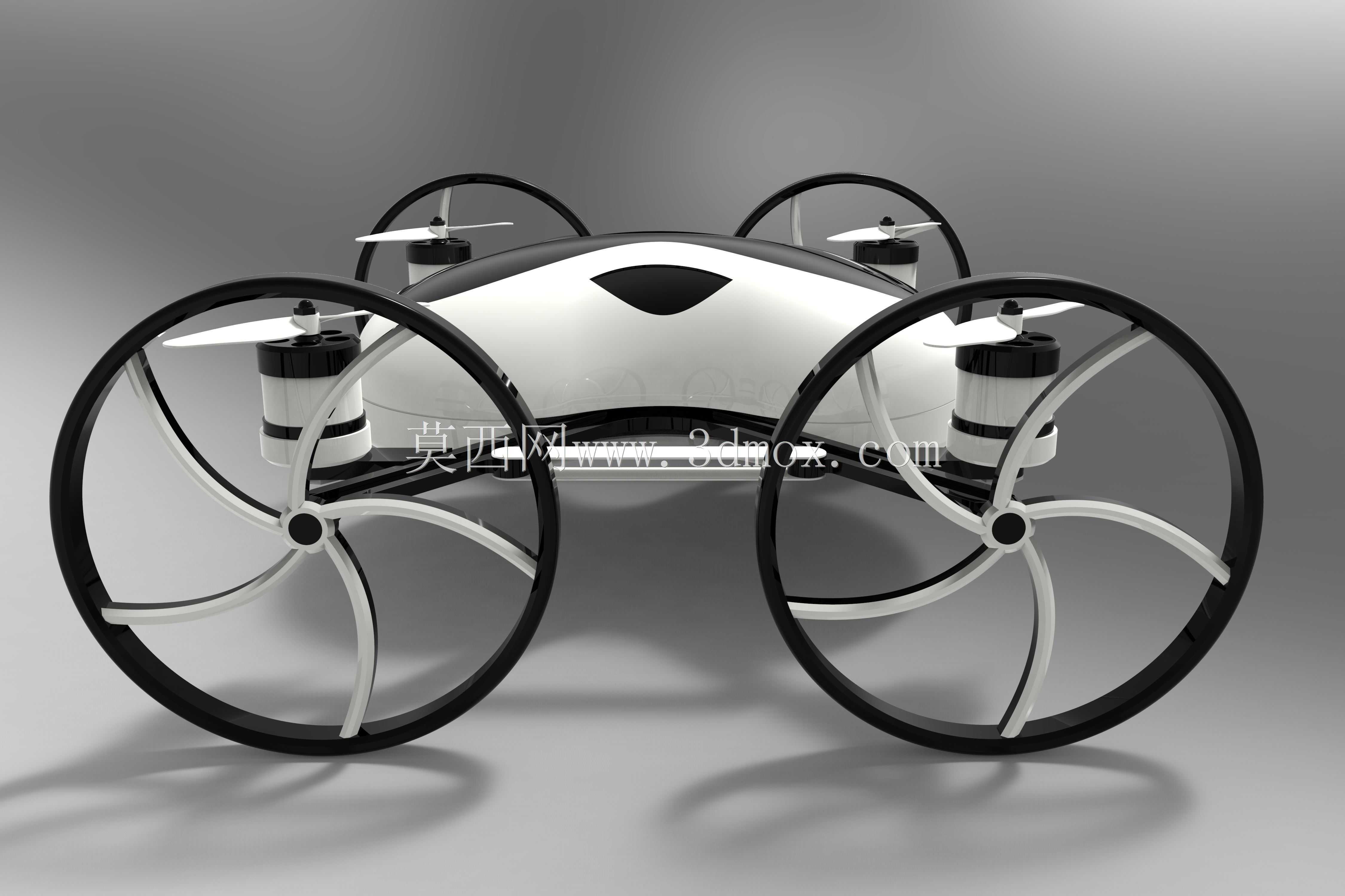

　　从安装边界与尺寸配合的角度看，整机横向宽度由两侧行走轮的外端面决定，轮体外侧不超出旋翼防护圈的最大外轮廓，在穿越宽度受限的通道时，只要旋翼防护圈能够通过，行走轮就不会发生卡滞。机身高度方向将顶部旋翼的最高点与底部轮体的最低点控制在合理比例内，地面停放时机腹离地留有足够间隙，避免底部云台与电池舱剐蹭地面，飞行状态下轮体自身处于旋翼下洗气流的外围区域，镂空结构不会对旋翼气流产生大面积阻挡，不会额外造成过多动力损耗。

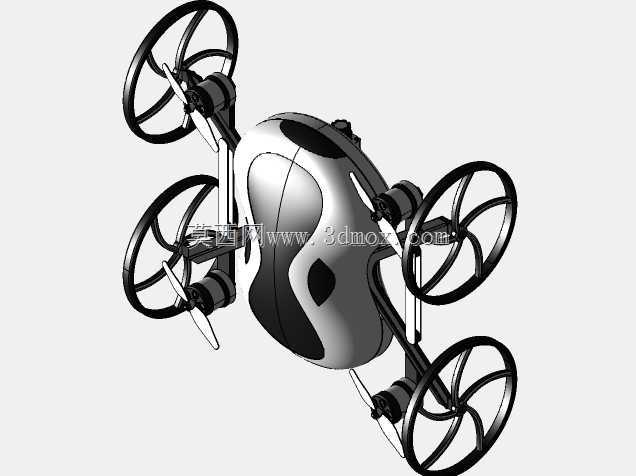

　　结构设计上把行走轮的支撑臂与旋翼机臂做共构整合，机臂内部走动力线材与信号线，线材从机身内部沿臂腔延伸到轮组电机与旋翼电机，外部没有裸露走线，避免行进过程中线路被杂物勾扯。轮组驱动电机内置在轮体中心位置，动力直接输出到轮圈，省去传动齿轮、链条等中间传动部件，降低传动故障概率，也减少了传动结构占用的空间。机身尾部与前部的旋翼臂保持对称布局，整机重心落在四个旋翼围成的矩形中心区域，同时也落在两侧行走轮的接地点连线中点附近，地面行走时重心稳定不会前后倾翻，飞行时重心与升力中心重合，飞控的姿态调节负荷更低，飞行平稳性更好。

　　实际作业中，该载具可以先以地面轮行模式低速进入目标区域，全程关闭旋翼动力，依靠轮式移动悄无声息抵近观测点，长时间停留监测时不需要维持动力输出，电池续航可以得到大幅延长；当遇到楼梯、隔断、水坑等地面无法通行的路段，再启动旋翼垂直起飞，越过障碍后落地继续轮行，两种模式切换不需要额外的机械变形机构，结构可靠性大幅提升。涵道防护结构也让该载具可以在人员附近作业，即便操作失误碰到人体或者周边设备，防护圈会先接触障碍物，不会让高速旋转的桨叶直接外露伤人，适合在楼宇内部巡检、灾害现场搜救、厂区管线排查这类人机共处的场景下使用。机身外壳的分体式设计预留了快拆检修口，电池、飞控、摄像载荷都可以快速更换维护，日常作业后的清洁、故障部件替换都不需要拆解整体机架，适配高频次出勤的工程使用需求。
