无人机机载无线接收终端结构设计

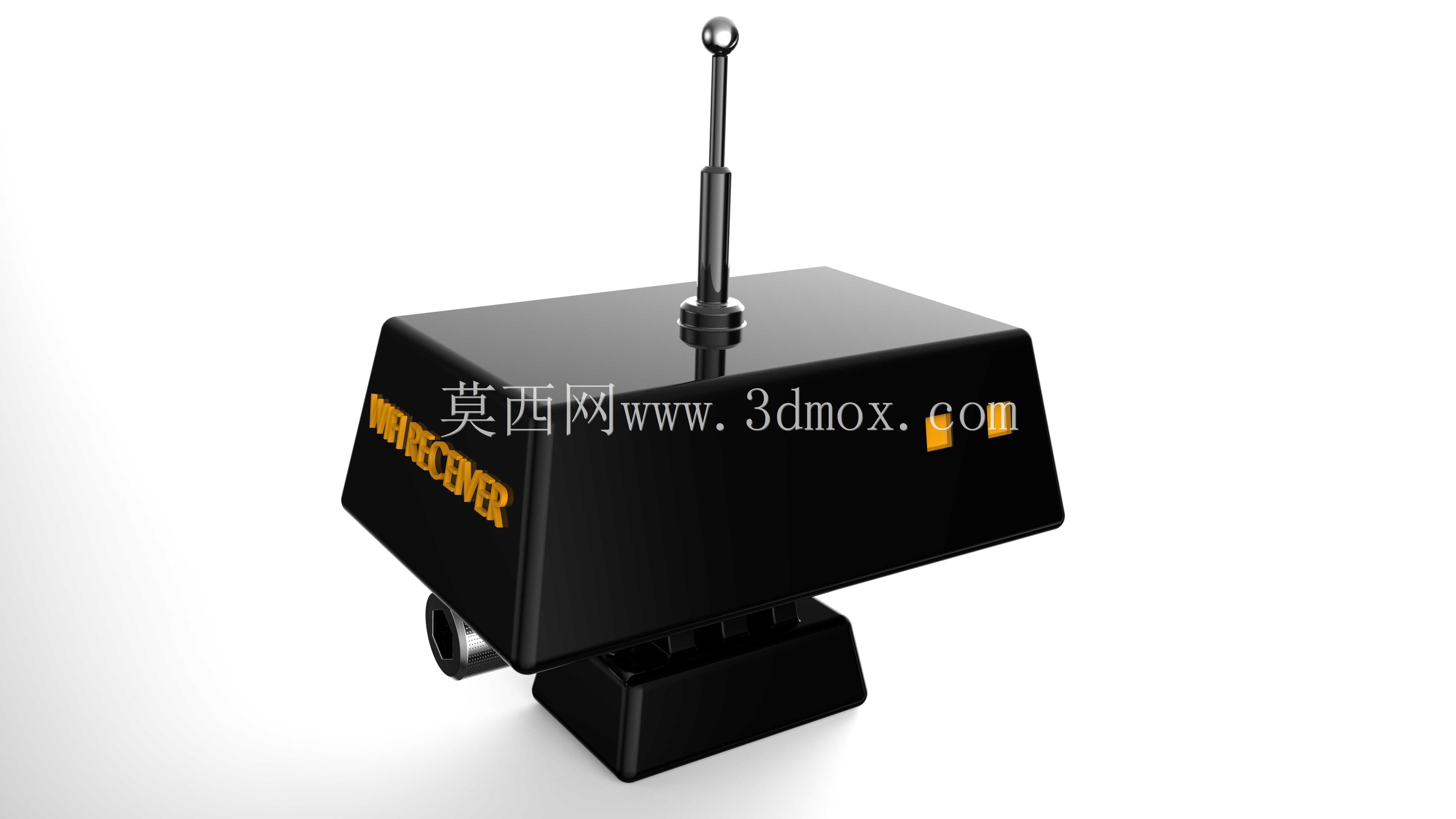

　　这套机载接收终端的结构方案，是围绕小型多旋翼无人机的图传与遥控信号中继需求展开的，整机采用方正的盒式主体布局，顶部直立布置全向鞭状天线，底部预留快装基座接口，可直接挂载在无人机机身顶部或地面站移动支架上，兼顾空中机载与地面临时布设两种使用场景。从实际作业场景来看，这类接收终端主要承担无人机下行图像信号、上行遥控指令的中转接收功能，在航测巡检、农林植保、低空测绘作业中，机载端可作为信号中继节点延伸通讯距离，地面布设时可作为移动接收站，配合便携显示终端完成实时画面回传，解决复杂遮挡环境下遥控信号断连、图传卡顿的问题。

　　结构设计上，主体外壳采用一体式矩形盒体，棱边做小角度倒角处理，既避免尖锐棱角在无人机起降、挂载搬运过程中磕碰划伤，也能降低空中飞行时的风阻；外壳侧壁预留两处嵌入式状态指示灯开孔，作业过程中可直接通过灯色判断供电、信号锁定状态，无需外接额外显示模块。天线采用分段式杆状结构，底部通过标准同轴接头与盒体内部电路板连接，天线根部做加厚凸台加固，避免无人机飞行振动导致接头松脱；天线顶端为圆润球形端头，防止挂载拆装时戳刺损坏周边设备。盒体侧面印刷醒目的接收标识，野外作业时可快速区分发射、接收终端，避免多设备混放时接线错误。

　　安装边界方面，底部的梯形快装基座设置了标准化安装孔位，孔位间距匹配常用无人机机载挂载平台的螺孔规格，基座底面做平面度处理，挂载后可保证终端与机身安装面完全贴合，减少飞行振动带来的晃动；盒体内部预留了电路板、供电模块、散热衬垫的安装空间，侧壁厚度满足轻量化壳体的强度要求，既可以采用3D打印光敏树脂做原型验证，也可以通过注塑工艺批量生产外壳。盒体一端预留线缆穿装孔位，可引出供电线、数据传输线，孔位处可加装防水胶圈，满足小雨天气野外作业的防护需求。

　　在功能适配设计上，盒体内部空间做了分区规划：靠近天线接头的区域布置射频接收电路板，缩短射频信号走线长度，降低信号损耗；靠近盒体底部的区域布置供电与接口模块，重心贴近安装基座，挂载在无人机上时不会额外抬高整机重心，避免影响飞行姿态稳定性。外壳表面做哑光黑色处理，减少户外阳光直射时的反光干扰，同时非金属材质不会对射频信号产生屏蔽，保证天线的信号接收效率。

　　实际装配调试时，可先将内部电路板通过螺柱固定在盒体内侧的安装柱上，射频接头从盒体顶部的开孔穿出后与天线底座锁紧，底部基座通过螺丝与盒体底部连接，整体装配无需复杂工装，拆卸维护时可直接打开盒盖更换内部模块，外场作业出现故障时可快速拆装备件。整套结构没有多余的复杂曲面，加工成型难度低，原型制作阶段可直接通过三维模型导出STL文件完成打印验证，装配后可直接配合现有无人机飞控、图传系统完成信号接收测试，后续优化时可根据实际搭载的电路板尺寸调整盒体内腔的长宽高，也可在侧壁增加散热鳍片提升长时间工作的散热能力，适配不同功率等级的接收模块使用需求。
