徕卡大光圈广角定焦摄影镜头结构

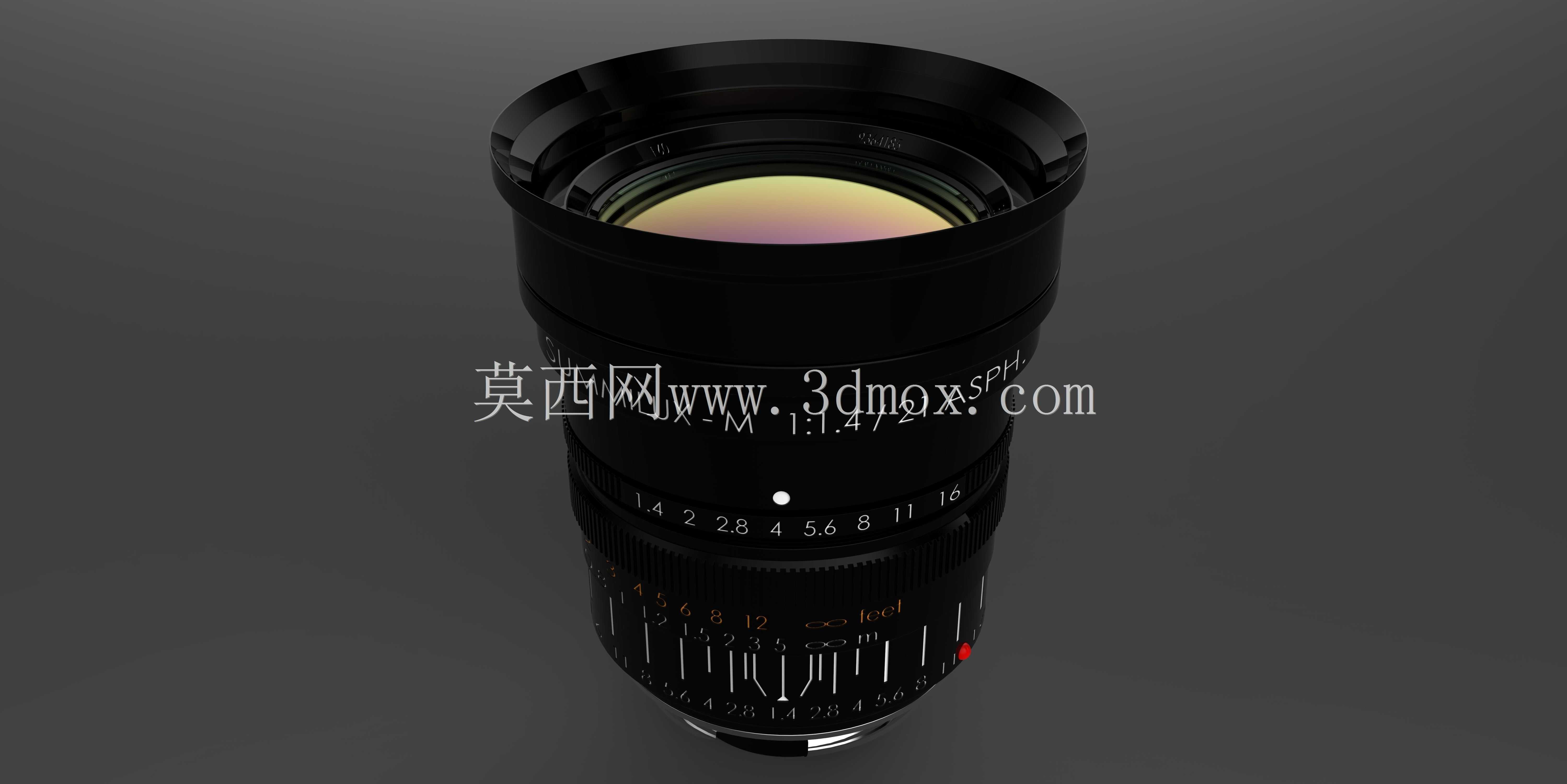

　　这套镜头三维结构还原的是旁轴系统里24mm焦段、最大光圈f1.4的广角定焦光学总成，在影像采集、工业视觉检测、文创内容制作、专业摄影器材改装等场景里都有明确的落地用途。不同于常规变焦镜头靠多组镜组滑移改变焦距的设计逻辑，定焦广角镜头的核心诉求是在极短的法兰距边界内，把大像场边缘的像差、场曲、色散控制到可用水平，整套结构从前端滤镜接口到后端卡口定位面的每一处尺寸边界，都要严格匹配旁轴机身的卡口安装规范。

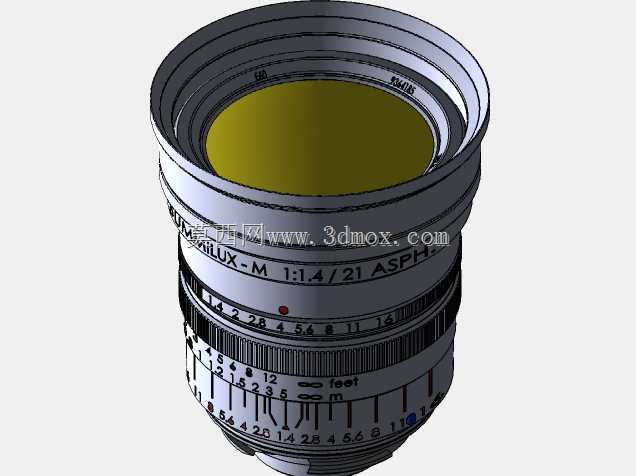

　　从实际装配逻辑拆解，最前端是带标准滤镜螺纹的遮光罩安装位，镜筒外壁预留了遮光罩卡隼与防滑滚花，前端压圈直接固定第一组大口径非球面镜片，这枚镜片承担了大角度入射光线的初次汇聚任务——广角镜头的入射半角远大于标准焦段镜头，第一片镜片的曲率如果设计不当，边缘光线会在镜筒内壁形成严重杂光，因此镜筒内壁全程做了消光螺纹与哑光发黑处理，每一段内壁的台阶都避开了边缘光路的直射路径。光圈调节环布置在镜筒中段靠前位置，环面蚀刻了1.4、2、2.8、4、5.6、8、11、16的完整光圈档位，每一档都对应钢珠定位的咔哒手感，内部联动的是多叶片虹膜式光圈机构，叶片重叠形成的通光孔在全档位都接近正圆形，保证虚化光斑的均匀度。

　　对焦环布置在光圈环后侧，环面加工了深度更大的直纹滚花，方便手动对焦时手指施力，环身蚀刻了英尺与米制双单位对焦距离刻度，从最近对焦距离到无穷远的行程对应内部镜组的轴向滑移量，这套镜头采用后置镜组对焦方案，对焦时前组镜片不旋转、不伸出，既可以兼容偏振镜、渐变灰等需要固定角度的方形滤镜，也能避免广角镜头前组突出导致的遮光罩遮挡问题。镜筒上的红色定位标记是旁轴卡口的装配对齐点，安装时将红点对准机身上的卡口标记旋转即可锁止，后端卡口端面加工了严格的定位基准面，法兰距公差控制在微米级，一旦法兰距出现偏差，无穷远位置就会出现合焦偏移，大光圈下的景深极浅，哪怕0.01毫米的端面跳动都会让画面边缘出现明显的分辨率下降。

　　光学设计层面，这套Summilux规格的广角镜头采用多枚特殊色散镜片与非球面镜片组合，非球面镜片主要用来校正大光圈下的球差与广角端的桶形畸变，低色散镜片则负责抑制大光比场景下的紫边与轴向色差，镜组内部的每一片镜片都通过隔圈精准控制空气间隙，隔圈的端面平行度直接决定整片镜片的同轴度，装配时需要在无尘环境下逐片校准，避免镜片倾斜导致的单侧像糊。镜筒的主体结构采用铝合金数控加工成型，在保证结构强度的前提下尽可能控制整体重量，外表面做了黑色哑光氧化处理，既避免使用过程中反光干扰拍摄，也能提升长期使用的耐磨性能。

　　从安装边界来看，整套镜头的最大外径要匹配对应规格的遮光罩与滤镜尺寸，总长度不能超出旁轴机身的取景器视野遮挡范围——24mm焦段的取景光路很容易被过长的镜头前端挡住取景框下角，因此镜筒前端做了收窄过渡，在容纳大口径前组镜片的同时尽可能缩小前端外径。镜筒内部还预留了光圈联动拨杆的避让槽，安装到机身上时可以和机身的测光机构联动，实现光圈优先的曝光测算。对于三维结构设计从业者来说，这套模型完整还原了手动镜头从外饰刻度、操作环手感结构、内部镜片隔圈到卡口定位的全层级装配关系，既可以作为摄影器材结构设计的参考样本，也能用于光学设备工装夹具开发、镜头周边配件设计的校核基准，理清大光圈广角镜头在极小体积内平衡光学性能、操作手感与安装兼容性的工程思路。
