徕卡M21F1.4ASPH镜头结构复刻

　　本次拆解复刻的对象是徕卡M卡口21mm f/1.4 ASPH广角定焦镜头，整套三维结构完整还原了镜头从前端滤镜接口到后端M卡口定位面的全部装配层级，没有省略任何影响装配逻辑的细节特征。从实际工程落地的维度来看，这类光学镜头三维结构的应用场景覆盖多个方向：光学厂商做同规格国产替代镜头的前期结构对标时，可以直接参照该模型的镜筒分层逻辑、调焦行程布局、镜片组限位方式，省去逆向测绘时反复拆装实物镜头的工序；影视器材改装厂商做镜头改口、加装跟焦齿环、定制遮光罩、适配无人机挂载云台时，可以直接提取镜身外径、卡口定位面距离、调焦环转动区间这些关键边界尺寸，避免改装件出现干涉、卡滞、无限远不合焦的问题；高校光学工程专业做镜头光学原理实训时，也可以通过分层拆解的三维结构，直观理解非球面镜片在广角大光圈镜头里的像差校正作用，以及调焦群组直线位移的机械传动逻辑。

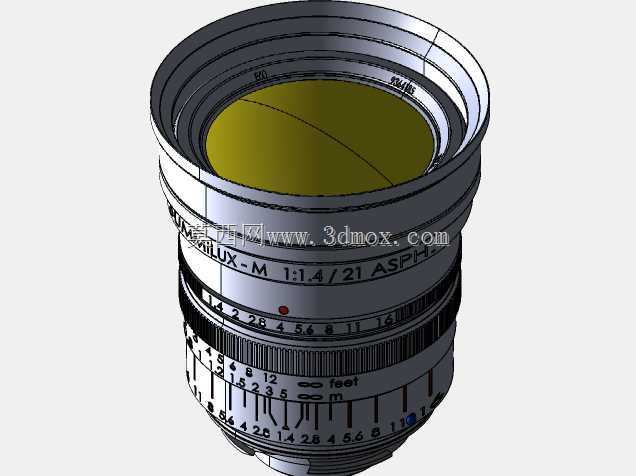

　　整套结构的设计思路完全遵循原厂镜头的工程逻辑：前端第一组镜片采用大口径非球面镜，对应模型里前端黄棕色的光学元件，这枚镜片承担了广角端入射光线的第一级偏折，大光圈下边缘光线的入射角更大，非球面面型可以有效校正球差和彗差，避免大光圈全开时画面边缘出现松散的彗形光斑。镜筒采用多层嵌套的阶梯式回转结构，每一层镜筒的配合公差都控制在小间隙滑配区间，外层镜筒加工有连续的防滑滚花纹理，滚花的齿距、齿深都和实物镜头一致，手动转动调焦环时可以提供足够的摩擦力，低温环境戴薄手套操作也不会出现打滑。镜身侧壁的刻度环完整还原了双单位调焦标尺：一侧是公制米制刻度，对焦距离从最近对焦0.7m一直标注到无穷远档位，另一侧是英制英尺刻度，同时配套标注了f/1.4、f/2、f/2.8、f/4、f/5.6、f/8、f/11、f/16整档光圈数值，景深标尺对称分布在调焦基准线两侧，拍摄者可以直接通过刻度判断当前光圈下的景深覆盖范围，快速完成超焦距拍摄设置。

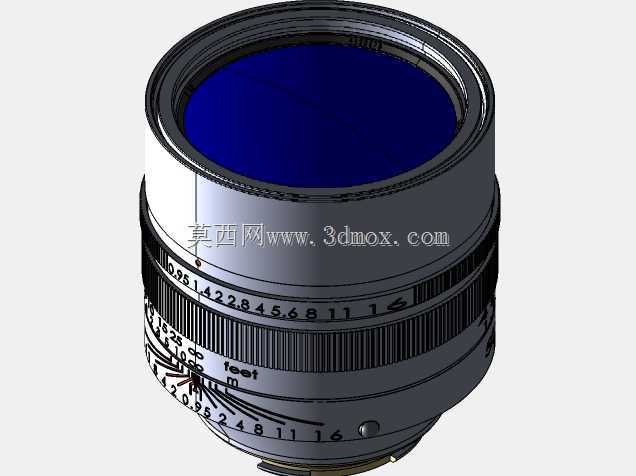

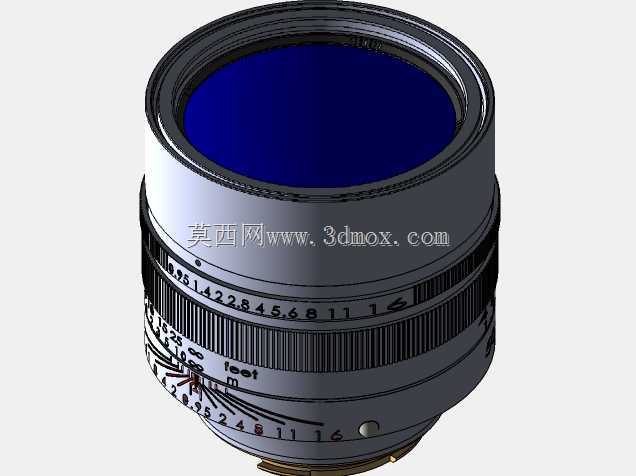

　　结构细节上，调焦环内侧设计有多头螺纹传动副，转动调焦环时，内层镜筒携带后方的对焦镜片组沿光轴方向做直线进给，多头螺纹的导程经过匹配，调焦环从最近对焦档位转动到无穷远档位的旋转角度约为120度，既不会因为行程过短导致对焦精度难以控制，也不会因为行程过长影响快速抓拍的操作效率。镜身侧壁的红色定位圆点是M卡口镜头的装卸对齐标记，安装镜头时将红点对准机身上的卡口标记，旋转镜头即可完成锁止，这个特征的轴向位置、凸起高度都严格按照实物还原，改装配件设计时可以直接参照该位置避让。前端滤镜接口采用标准M系列镜头的螺纹规格，接口内壁加工有连续的内螺纹，可适配对应口径的UV镜、偏振镜、减光镜等光学附件，接口端面预留了遮光罩的卡合定位台阶，配套的方形或圆形遮光罩可以直接卡装在镜头前端，遮挡广角视场外的杂散光，避免画面产生眩光。

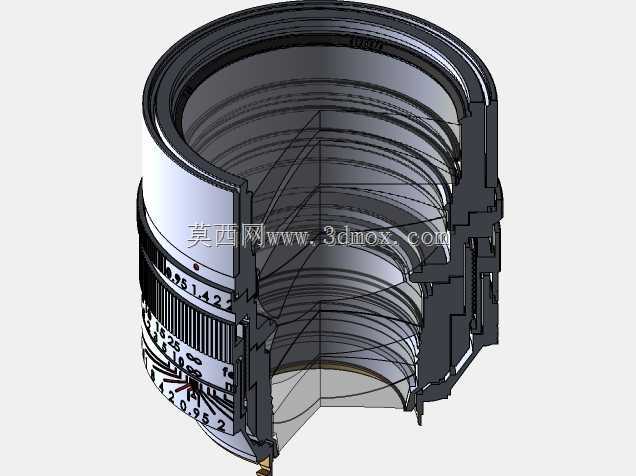

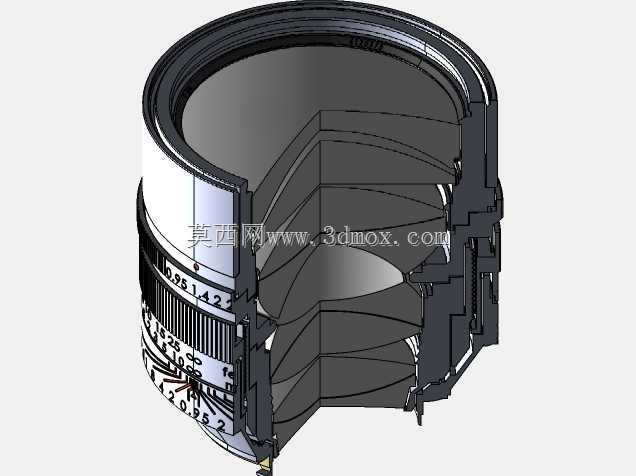

　　安装边界维度，后端卡口严格遵循徕卡M卡口的几何规范：卡口定位面到镜头前端面的总长度、卡口卡爪的分布角度、定位面的平面度公差、镜头像面定位距都和原厂规格保持一致，将该镜头装配到任何兼容M卡口的机身上时，都可以保证镜片组的像面和相机传感器平面精准重合，无限远档位可以正常合焦。镜身的最大外径出现在前端镜筒位置，调焦环的外径略小于前端镜环，手持握持时手指可以自然搭在调焦环上，镜身的重量分布经过优化，重心落在调焦环附近，长时间手持拍摄不会出现头重脚轻的问题。模型里还单独拆分出了折射光学镜片的独立结构层，表面涂层的厚度层级也做了区分，光学设计人员可以直接在该结构基础上替换不同折射率、阿贝数的镜片材料，模拟不同镜片组合下的光路走向，快速验证改型镜头的光学性能。整套结构所有回转体特征同轴度统一，相邻镜筒的止口定位台阶可以保证装配时镜片光轴完全重合，不会出现镜片偏心导致的画面一侧清晰一侧模糊的问题，内部的隔圈、压环、固定螺钉的安装位置都预留了对应的孔位，装配时可以按照从后往前的顺序依次将镜片、隔圈、压环装入镜筒，最后锁紧固定螺钉完成整体组装，完全符合光学镜头的实际装配工艺流程。
