手动定焦摄影镜头精密结构外观造型

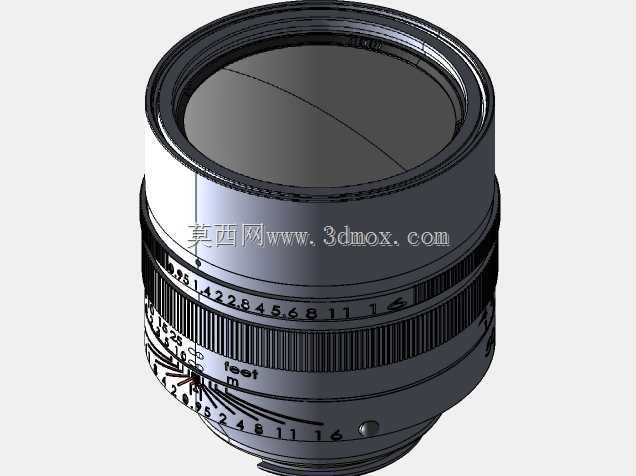

　　这套结构围绕手动定焦摄影镜头的外观与操作界面展开，镜筒采用多层同轴回转体布局，前端为镜片压圈与遮光安装边界，中段布置对焦握持环，下段整合景深刻度、距离标尺和光圈指示区域。整体造型不是单纯追求外观圆润，而是按照摄影器材实际握持、旋转、读数和装夹的顺序逐层确定直径、台阶高度与表面纹理。

　　从使用场景看，这类镜头主要服务于静物、人像、街拍以及工业检测中的近距成像。操作者通过转动宽大的对焦环改变镜组轴向位置，环身滚花需要在手指带汗或戴薄手套时仍能提供稳定摩擦，因此模型中齿形间距、凸起高度和环宽都按手动操作的受力范围处理。镜筒下部的距离标尺同时提供米制与英尺读数，景深标线用于快速判断不同光圈下可接受清晰范围，这对实拍前预估焦点覆盖非常关键。

　　结构设计上，各层筒体之间保留明确的装配分界。前端压圈负责约束前组镜片并形成密封外缘，直径最大处需要兼顾滤镜、镜头盖和遮光罩的旋接空间；中部光滑环段承担品牌标识与视觉收束，避免整支镜筒全是纹理而造成读数干扰；下部刻度环则通过细密刻线、数字和对称标记呈现手动镜头的操作逻辑。光圈数值按典型档位排列，对焦距离从近摄到远摄逐步展开，标线之间的角度关系反映旋转行程与镜组位移的对应关系。

　　外形边界方面，模型保持圆柱主体与局部小凸点的组合，底部侧方的小定位件可用于限位、指示或装配止动。安装时需要关注前端滤镜螺纹的同轴度、后端卡口端面与光轴的垂直度，以及镜筒外径在相机机身、遮光罩、稳定器夹具中的干涉情况。若将该结构用于进一步工程细化，应在镜筒内部补充镜片隔圈、螺纹导向段、阻尼油槽、止转销和密封槽；外观面则需区分车削亮面、喷砂亚光面与滚花防滑面，使渲染效果与真实加工工艺一致。

　　建模过程中，回转主体适合以旋转特征建立基础轮廓，再对刻度文字、滚花齿、边线倒角和局部按钮进行阵列与细节切除。对焦环齿形不宜过尖，否则既不利于加工，也会削弱握持舒适度；刻度数字需控制凹陷深度，保证阳极氧化、喷漆或激光刻蚀后仍清晰可读。前后端口的台阶直径要给装配工装留下接触位置，避免压装镜片时力直接作用在装饰面上。

　　该模型的价值在于把光学镜头外部可见的机械语言完整呈现：旋转部件在哪里受力，读数区域在哪里视线最集中，滤镜与卡口边界如何限制尺寸，防滑纹理如何服务手动调节。对于结构设计人员，它可作为镜筒外观、人机操作和刻度布局的参考；对于三维建模从业者，也能练习同轴多层零件、细密阵列、文字刻线和金属材质表现。
