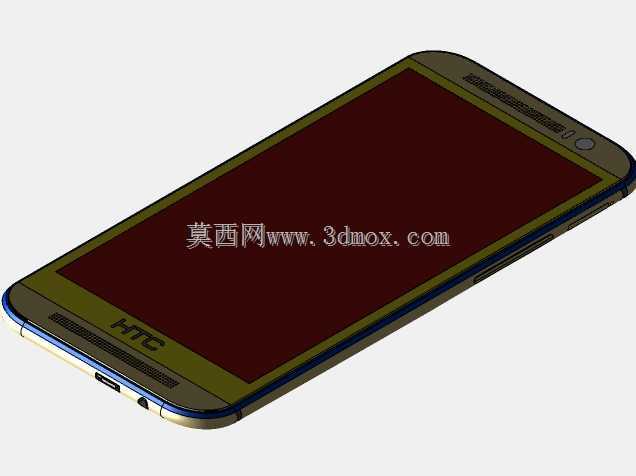

HTC直板智能手机外观结构三维造型

　　这套三维造型围绕一款经典直板触屏智能手机展开，整体还原了机身正面面板、金属中框、底部扬声器开孔、数据接口、顶部听筒与前置摄像头区域的完整外观结构，建模过程中优先处理手持消费电子设备最核心的装配边界与曲面过渡关系。从实际使用场景来看，这类直板触屏手机是移动通讯、便携信息交互的主流终端，机身需要兼顾单手握持的弧度贴合、口袋携带的边缘防刮、屏幕触控区域的可视面积与正面面板的强度布局，因此外形尺寸控制始终围绕手持人体工学展开：机身长宽比例适配常规掌心握持范围，厚度方向在屏幕模组、电池仓与中框结构之间做压缩，四角采用大圆角过渡，避免直角棱边在长期握持时产生压痕，也降低跌落时边角应力集中导致的面板碎裂风险。

　　从结构设计思路来看，正面区域分为触控显示区、听筒开槽、前置摄像头开孔与底部品牌标识区几个部分，屏幕占据正面绝大多数面积，四周预留的黑边宽度需要同时满足屏幕封装固定、触控走线避让与正面盖板粘接宽度要求，不能为了视觉窄边随意压缩粘接面，否则会出现盖板开胶、屏幕受力翘边的问题。机身中框采用分段式曲面造型，侧边预留按键装配位，中框与前后盖板的配合台阶需要严格控制公差，台阶过大会产生明显割手感，过小则无法容纳密封泡棉与装配间隙，容易出现前后盖错位。底部区域集中布置Micro USB数据接口、扬声器出声孔与麦克风拾音孔，开孔位置需要错开内部主板元器件与电池封装边界，出声孔采用阵列长条开槽形式，既保证出声通流面积，又避免大孔径异物进入腔体，接口处预留插拔导向倒角，适配数据线反复插拔的对位需求。

　　建模时曲面处理是重点，机身四周的弧面从正面玻璃向侧边中框平滑过渡，不能出现曲面褶皱、曲率突变的问题，渲染阶段通过高分辨率材质贴图还原金属中框的拉丝质感与正面屏幕的深色玻璃效果，UV展开时保证侧边按键、品牌标识、开孔纹理的位置与实际装配位置完全对齐。这类外观模型可用于消费电子结构设计教学、手持终端外形方案评审、数码产品装配干涉校验，在结构设计阶段可以直接基于外观曲面拆分内部堆叠空间，核对屏幕模组、电池、主板、摄像头组件的排布是否超出中框内壁边界，提前发现外观曲面与内部元器件的干涉问题，减少后续手板打样的反复修改次数。对于数码产品结构工程师而言，这类直板手机造型也可以作为手持终端外观设计的参考基准，从中借鉴圆角过渡、开孔避让、中框配合的处理方式，应用到工业手持机、便携检测终端等同类手持设备的外观开发中。
