双目视觉相机可调固定夹持支架

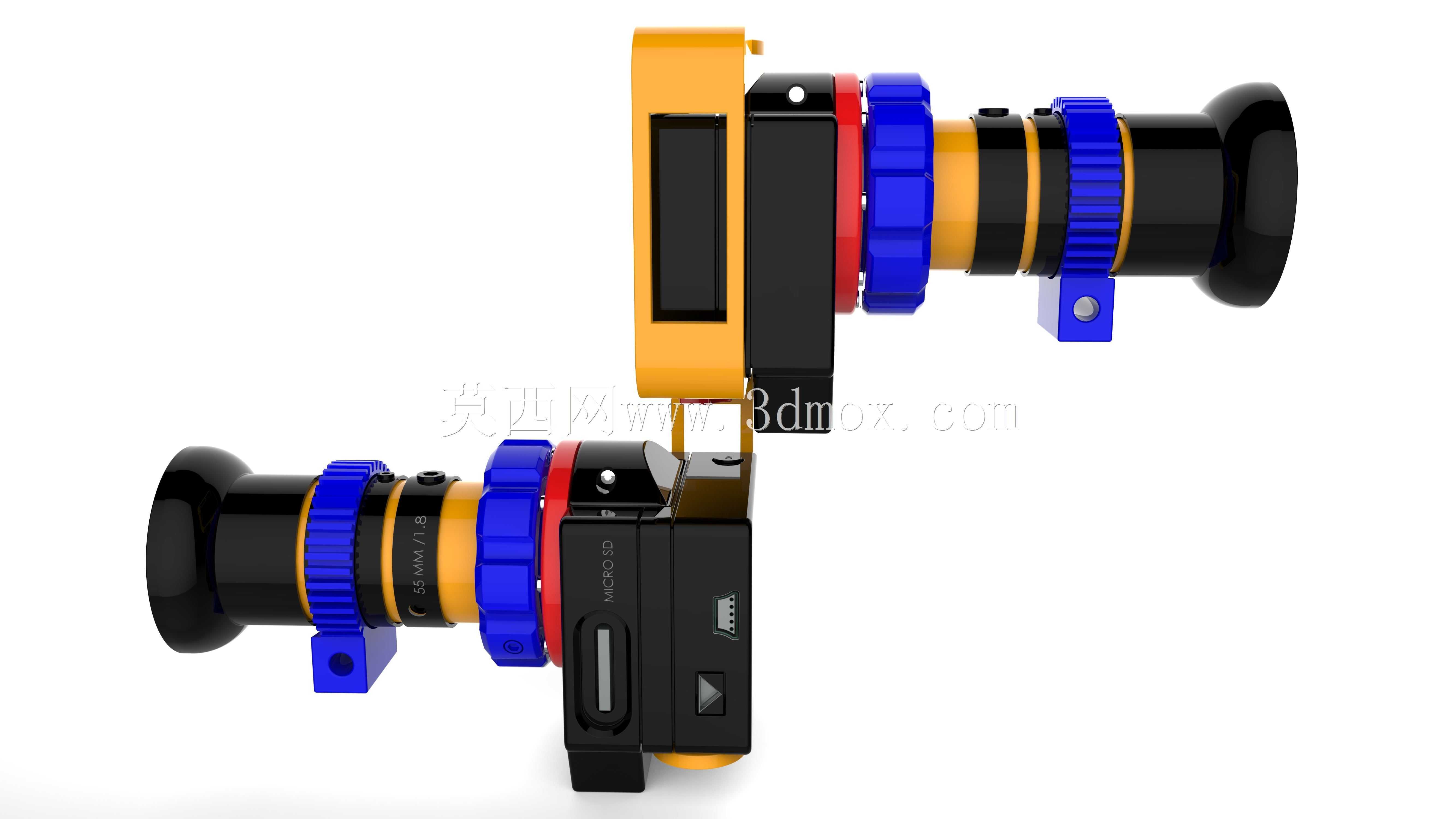

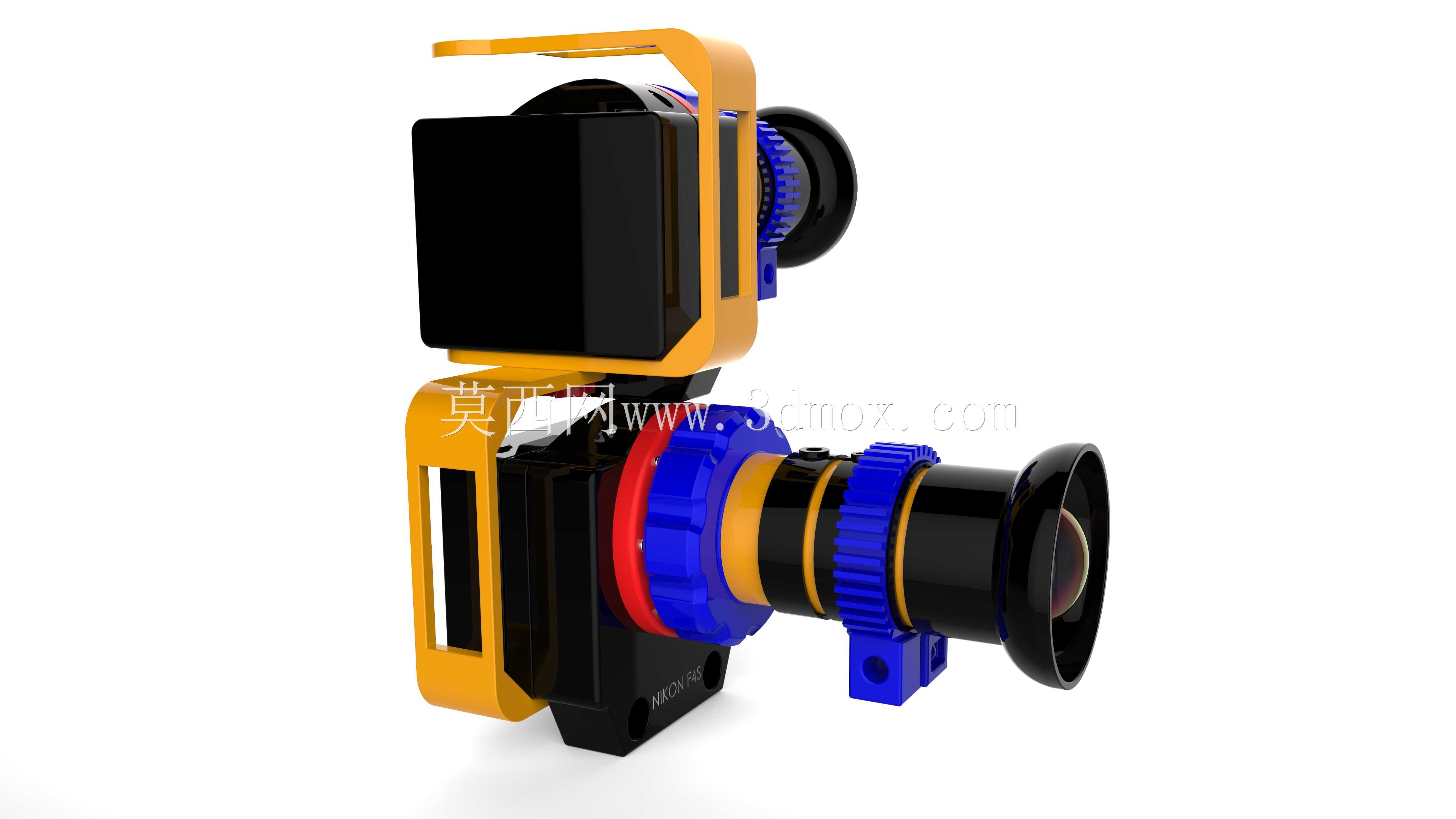

　　这套双目视觉相机固定支架面向工业检测、实验台架搭建、移动采集平台以及小型设备视觉定位场景，核心作用是把两台带镜头的成像模块稳定约束在相对确定的空间位置上，同时保留装配、调节和维护的操作余量。现场使用时，相机本体往往不是单独工作，而是要与光源、被测工件、运动机构或机架配合；支架若只做简单托板，镜头光轴、机身间距和接线方向很容易在振动后发生偏移。该结构通过左右对称布置的夹持座、顶部提持框架和底部连接接口，使两台相机能够并排安装，形成具有固定基线的双目采集单元。

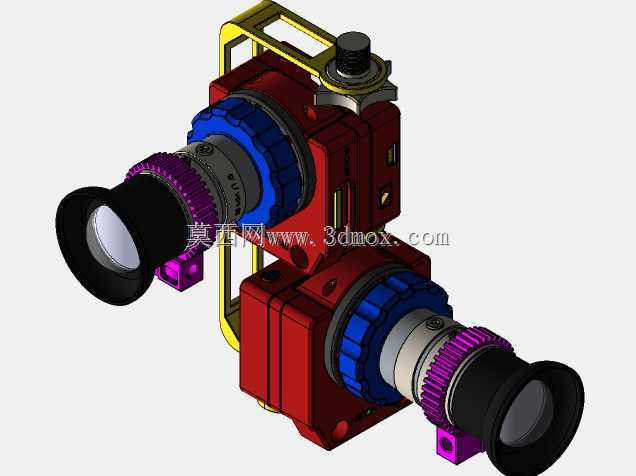

　　从实际用途看，这类支架可用于工件轮廓识别、位置偏差测量、机器人抓取前的视觉引导，也可放在实验装置上验证双相机测距、三维重建或多视角成像。相机机身被红色主体座包覆和侧向压紧，镜头方向朝前，圆筒形镜头通过蓝色、紫色环段对应的结构区域获得避让。设计上没有让镜头受力，承载和定位主要落在相机箱体与支架接触面上，这样可以避免调焦环、光圈环或镜头螺纹在长期使用中承受额外弯矩。

　　支架的功能特性集中在固定、对位和拆装三个方面。机身周围设置了块状夹持与限位结构，侧面保留螺钉压紧位置，能够适应矩形相机外壳的安装习惯；顶部框架兼具提拿、挂载和辅助防护作用，检修时可整体挪动双相机单元，而不必反复拆解镜头；底部紫色连接座提供对外安装界面，可与三脚架、云台式转接板、实验型材或设备立板连接。顶部黑色旋钮式压紧件适合手动锁紧，在调试阶段能够快速松开、调整角度后再固定，减少频繁使用工具的麻烦。

　　结构设计思路偏向实用化机加与装配，而不是追求复杂曲面。主体承托件采用厚壁块状造型，边角处做了明显的倒角和阶梯面，既提高刚性，也为螺钉头、定位面和线缆插头留出空间。相机之间的间距通过中间连接体控制，基线稳定后，后续标定数据才具有重复性。镜头外圈的多段环形结构在模型中被完整表达，蓝色环段靠近机身，紫色环段靠近镜头前端，支架外形在这些区域主动退让，防止调焦旋转时与支座发生干涉。前端遮光罩呈喇叭口形，支架不遮挡视场边缘，这一点在近距离拍摄时尤其重要，因为镜头视角越大，支架侧壁越容易进入画面。

　　外形边界上，整套机构沿镜头轴线方向长度最大，主要由镜头和遮光罩决定；横向宽度由两台相机并排间距及侧方夹持块决定；高度方向则包含顶部提架和旋钮。安装时不能只核对相机本体尺寸，还要把镜头前端伸出量、顶部旋钮操作空间、侧面线缆插拔半径以及底部紧固件旋转空间一起纳入边界。若安装在运动设备上，底部连接面应优先承受剪切和倾覆力矩，顶部框架不宜作为唯一承力点；若固定在静止检测工位，可通过底部孔位调整俯仰，再利用侧方压紧结构锁定机身。

　　建模时需要重点控制几个配合关系：相机外壳与夹持座之间采用面接触限位，避免线接触造成压伤；镜头周围保持环形安全间隙，保证调焦圈可旋转；顶部框架与机身座之间的连接要形成闭合受力路径；底部接口的孔位需与实际支架标准一致。线缆从机身侧后方引出时，模型中侧方开口和块状凸起也为插头预留了位置，避免装配后出现线材弯折过大。整体结构没有复杂传动件，工艺上适合通过铣削件、板材折弯件和标准紧固件组合实现，后期维护时可单独更换一侧相机夹持块，也可按不同镜头长度调整前端避让尺寸。
