多通道圆形传感集成安装基座结构

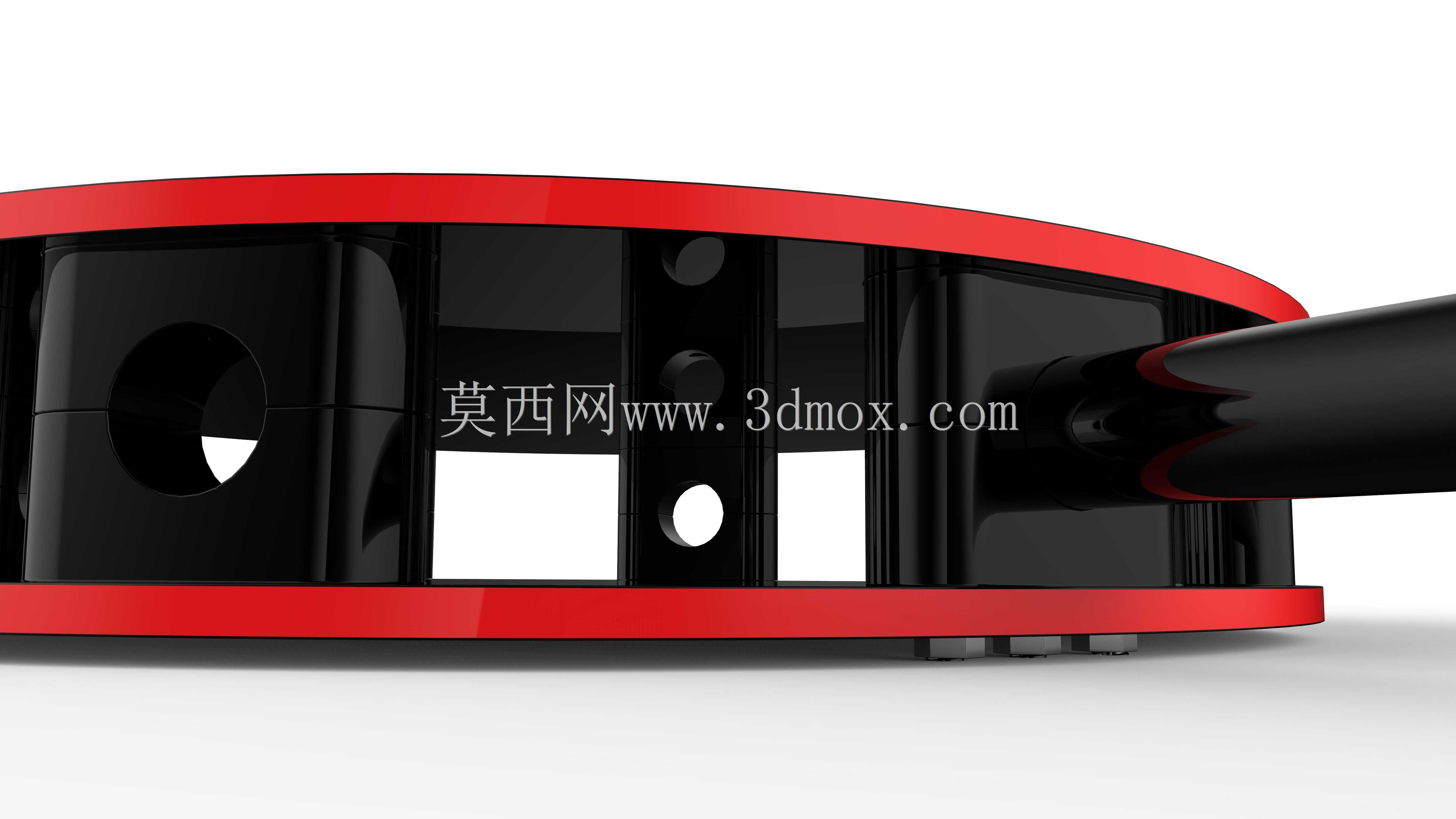

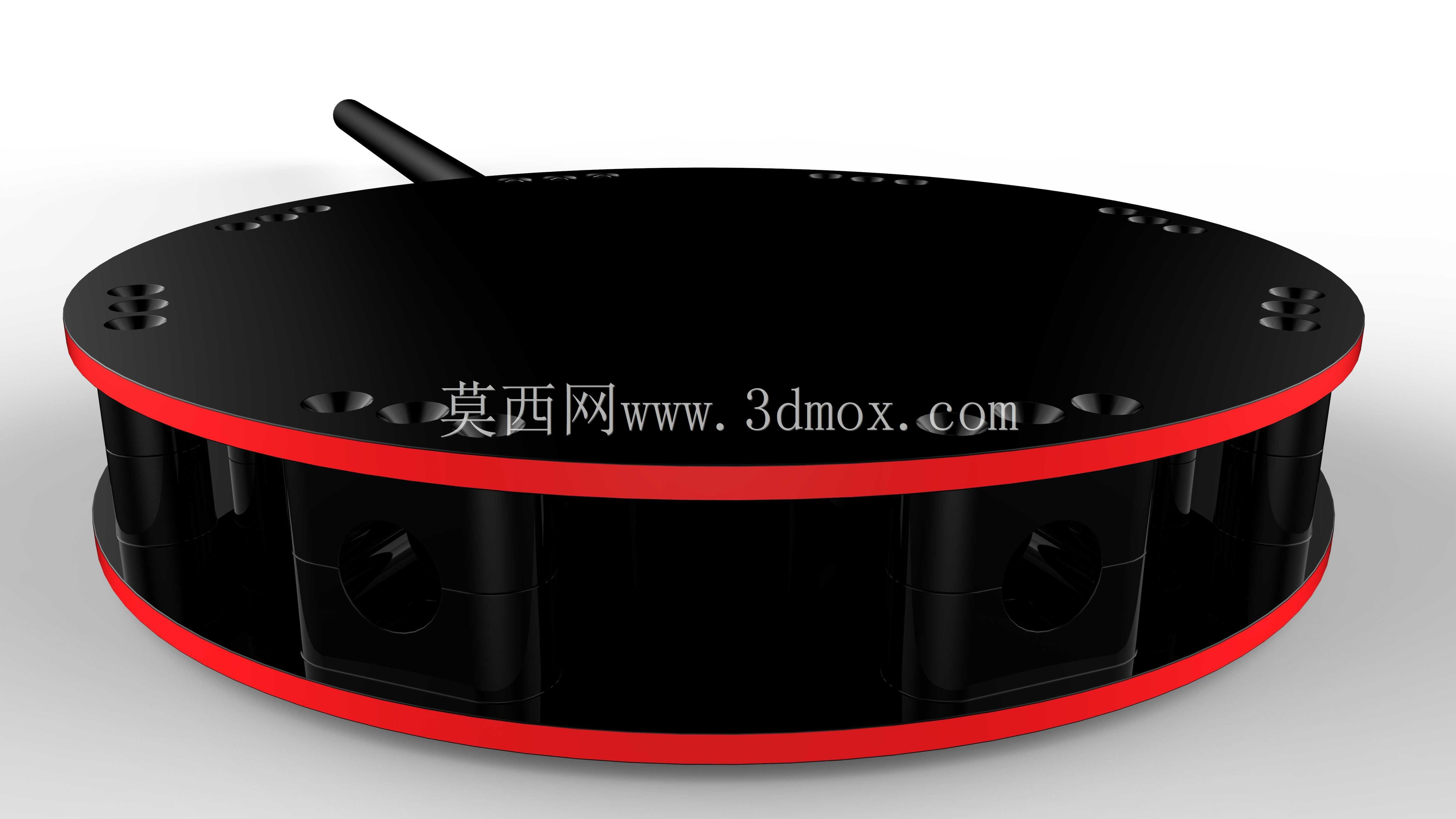

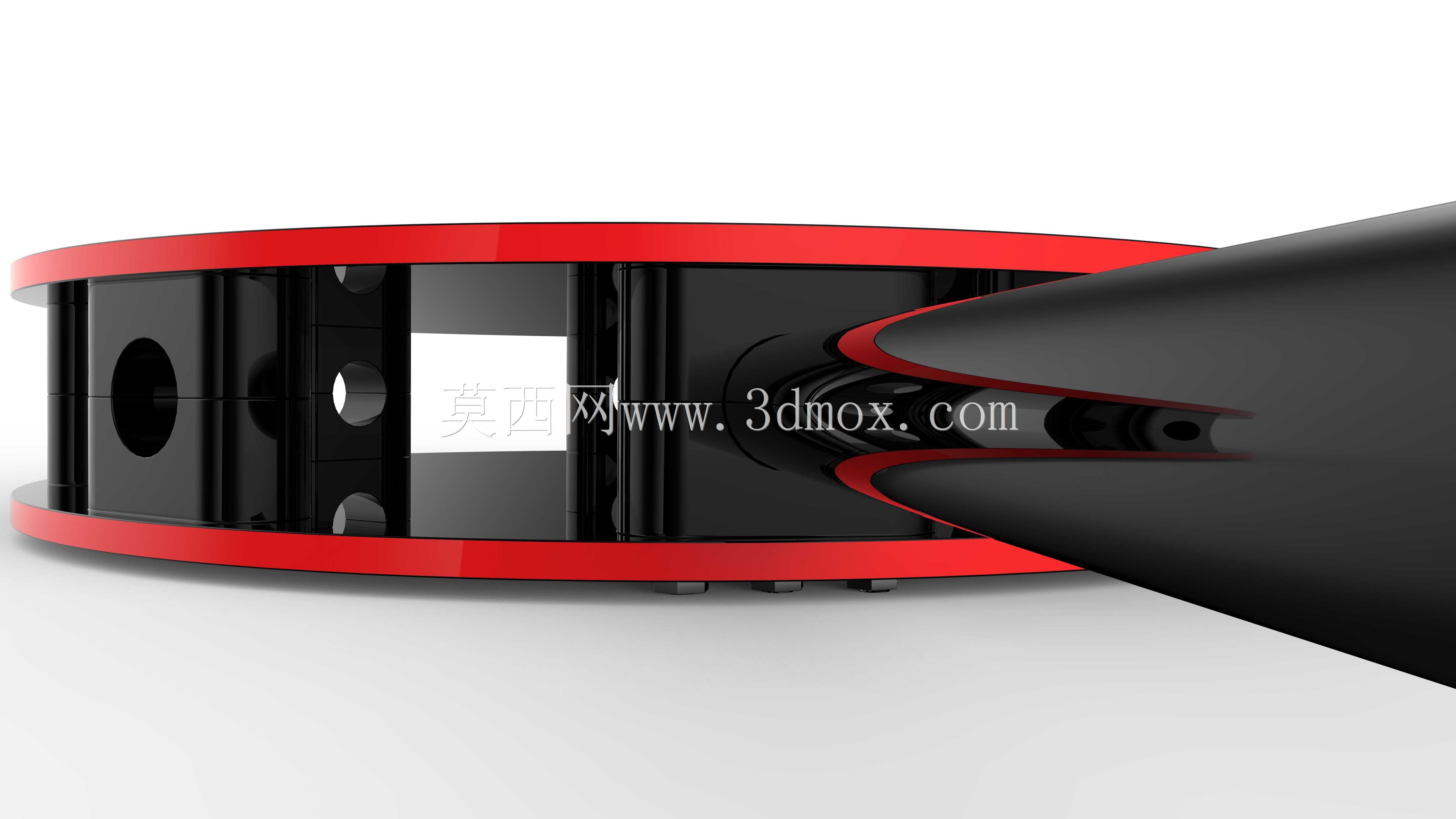

　　该圆形传感集成安装基座采用扁平化圆盘式布局，整体为上下双层同轴盘体搭配周向均布支撑柱的框架结构，盘体边缘设置红色环形限位凸边，顶部盘体预留多组周向排布的安装孔位，侧面伸出外置信号天线，周向支撑柱之间预留多个侧向接口通道，可同时容纳多根传感管路与配套紧固件的装配作业。这类结构常应用在工业现场多参数同步采集场景中，比如产线工位的多维度状态监测、实验台架的分布式传感组网、小型移动设备的环境感知单元集成，能够把多个独立传感元件的安装基准统一到同一刚性基座上，避免分散安装带来的坐标基准偏差，也减少了外接布线的杂乱程度。从结构设计逻辑来看，基座主体选用黑色硬质工程材质作为主体框架，红色环边既作为上下盘体的装配定位标识，

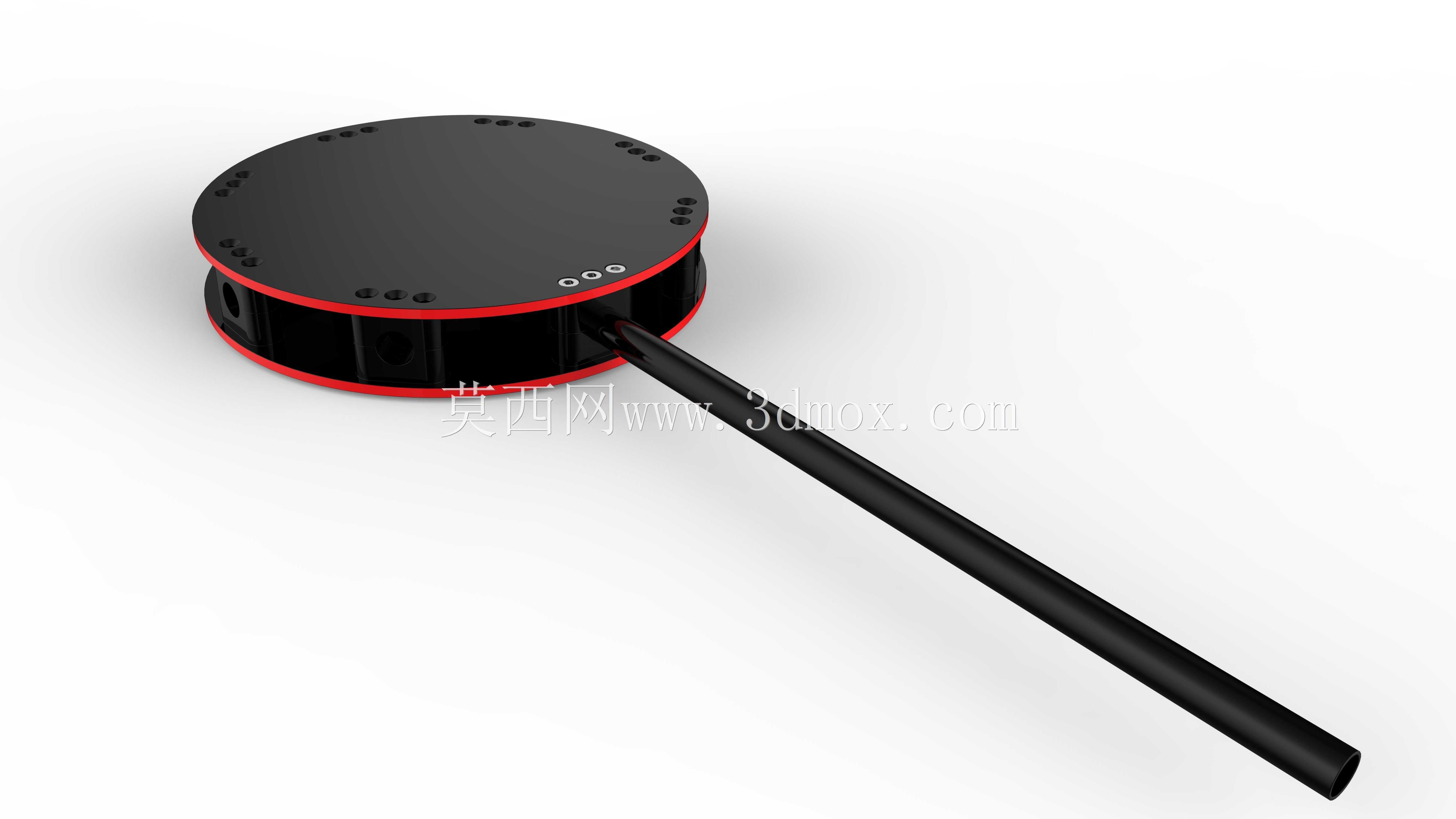

　　也可在装配时快速判断盘体是否对齐压合到位；顶部盘面的孔位按圆周等距划分，每组孔位对应一个传感通道的安装点位，孔位间距经过匹配校验，既保证相邻传感元件之间不会出现信号干涉，也给螺栓锁紧、管路插接留出足够的操作空间。周向布置的支撑柱采用中空腔体结构，一方面可以作为传感线缆的内置走线通道，让线缆从盘体内部连通到顶部接口，避免线缆外露被剐蹭拉扯；另一方面支撑柱的侧壁开设圆形通孔，可直接对接横向布设的传感管路，不需要额外加装转接弯头，减少了管路连接的泄漏点。整套组件包含完整的基座盘体、支撑柱、连接管路、配套螺栓与螺母，全装配状态下可布设8根管路与24组紧固件，当前展示的装配状态预装了1根管路与3组螺栓螺母，既可以作为简化版快速装配参考，

　　也预留了全通道扩展的全部结构接口。在安装边界方面，圆盘整体外径适配常规小型传感组网的安装空间，底部盘体为平整接触面，可直接固定在水平面台架或者设备外壁上，顶部天线的伸出高度经过控制，不会超出周边设备的安全净空，周向接口的朝向沿圆盘径向均匀分布，外接管路时可根据现场布线方向选择对应通道，不需要额外调整基座整体安装角度。结构建模过程中，所有零部件的装配约束都按照实际装配逻辑设置：螺栓与盘体孔位采用同轴配合，螺母与支撑柱端面采用面贴合约束，管路与侧向通孔采用间隙配合预留安装公差，上下盘体与支撑柱的对接位置设置定位止口，保证多次拆装后各通道的位置度不会出现偏移。对于需要自行完成全组件装配的结构设计人员来说，这套结构把所有零散零件的尺寸、

　　配合关系都完整呈现，既可以直接参考其孔位布局设计同类型多传感集成安装台，也可以根据实际使用的传感元件尺寸调整盘体厚度、孔位间距与支撑柱高度，适配不同的安装空间限制。在实际工况使用中，这种封闭式圆盘框架还能对内部布设的传感线缆起到防护作用，避免车间内的油污、粉尘直接接触线缆接头，周向镂空的结构又不会完全封闭内部空间，方便日常检修时快速查看管路连接状态，也不会因为内部密闭导致传感元件工作热量积聚。
