多旋翼无人机动力旋翼电机机架组件

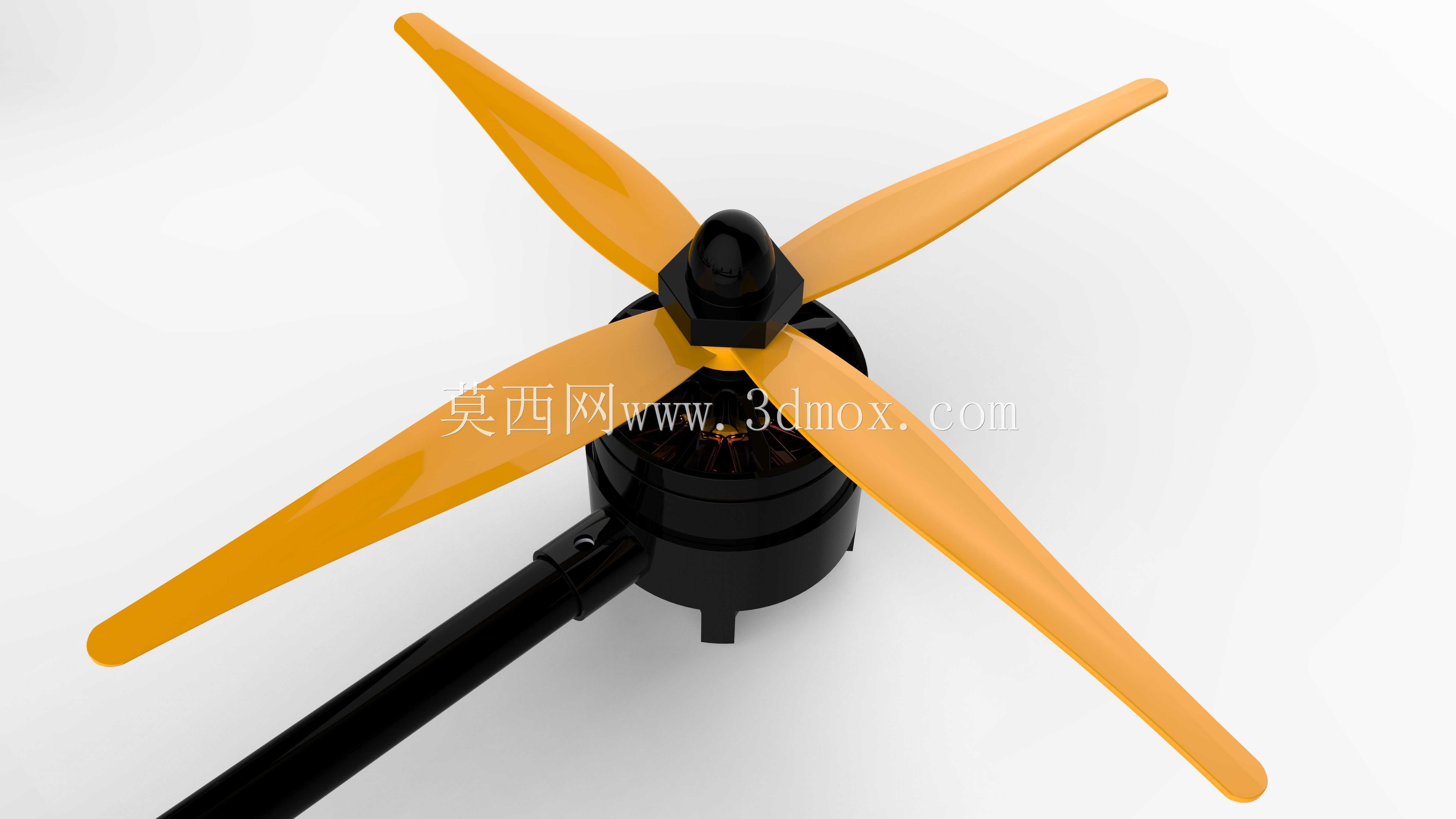

　　这套三维结构围绕多旋翼飞行器的单组动力输出单元展开，把桨叶、整流桨帽、驱动电机和机臂连接段放在同一装配关系里处理，适合在小型航拍、巡检、教学验证和轻型载荷平台的方案阶段做布局校核。实际使用时，这一部件位于旋翼旋转中心，承担把电机扭矩转化为气动升力的任务；机臂从电机座侧向延伸，既为电机提供支撑，也为电调布线、桨叶旋转避让和整机重心分配留出空间。建模时没有把无人机简单理解为一个孤立螺旋桨，而是将桨叶安装面、电机外径、机臂管段和顶部锁紧件之间的干涉关系一并表达，便于后续复制到四旋翼、六旋翼等不同构型中。

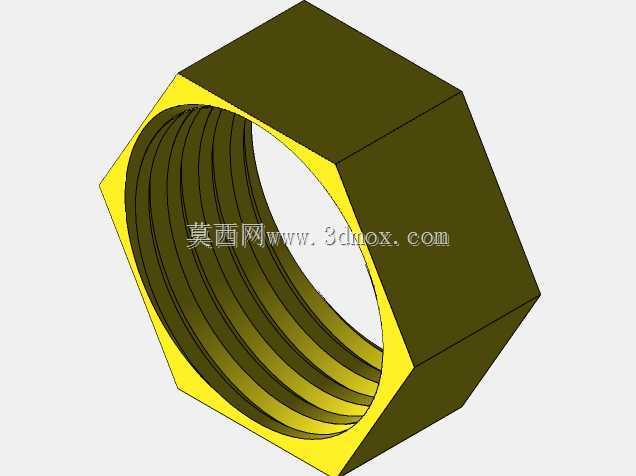

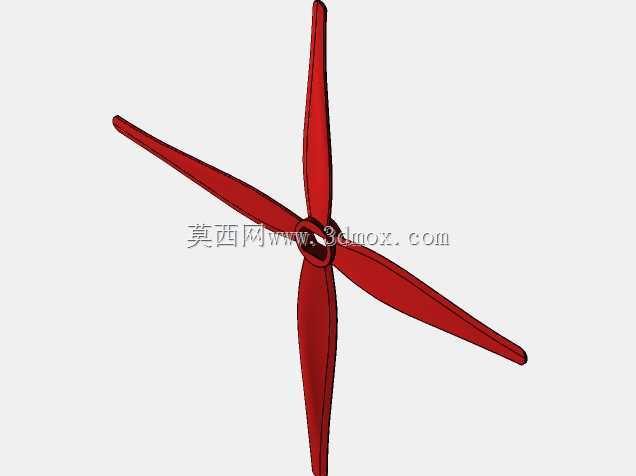

　　从功能上看，螺旋桨采用多叶片布局，桨叶从根部到尖部具有连续扭转和宽度变化。根部区域厚度较大，用于承受离心力和交变弯矩；中段承担主要气动做功，翼型曲面需要保持光滑过渡；尖部则逐渐收窄，以降低翼尖涡流带来的效率损失。桨叶在装配后围绕电机轴线均布，相邻桨叶之间的角向位置决定了旋转时的质量平衡。若在工程细化中继续推进，需要结合桨距、转速、桨盘直径和单轴拉力校核静平衡与动平衡，避免整机悬停时把振动传递到飞控、相机或任务载荷。顶部桨帽采用流线外形覆盖锁紧区域，既减少桨毂处紊流，也能防止螺母或压件直接暴露在气流中。

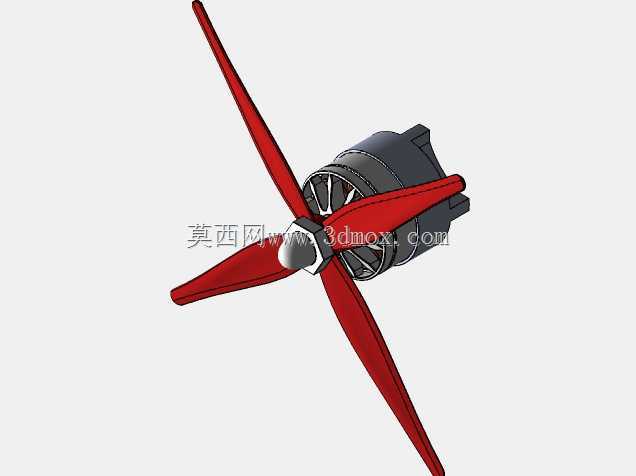

　　驱动电机部分以短圆柱筒体为主体，外壁设置散热筋或加强筋的表达区域，下端保留安装脚位，上端与桨座同轴衔接。无刷动力电机在多旋翼上长期处于高频启停和转速快速变化状态，因此结构建模时需要重点关注电机轴线与机臂中心线的空间关系。电机轴线应垂直于机臂安装平面，若机臂存在管件插装角度，电机座的贴合面就要通过转接件补偿，不能只靠外观对齐。电机底部支脚与安装板之间的孔位、螺栓分布圆和壁厚，是后续工程出图时必须锁定的边界；这些尺寸直接影响电机拆装、维修更换以及振动向机臂传递的路径。

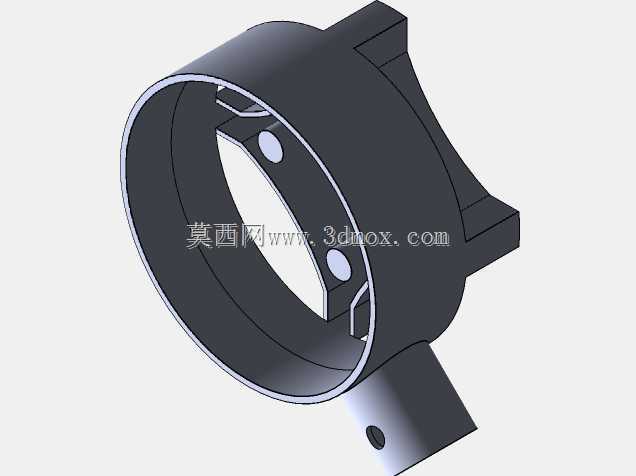

　　机臂连接段采用圆管状杆件从电机座侧下方伸出，这种形式在轻型多旋翼中很常见。圆管截面在受弯、受扭方面表现均衡，外表面也便于布置卡箍、扎带或线卡。建模时需要让管段伸入电机座的区域足够明确，因为真实装配中这里往往通过夹持座、螺钉压紧或注塑支座传力。若插入深度不足，剧烈机动时电机座可能绕管轴转动；若管壁与支座开孔干涉，则会造成装配困难。管线可以沿管腔或管外壁走向布置，三维结构中预留的直线通道有助于检查电机三相线与机臂、桨叶旋转面之间的安全距离，避免线缆被气流抖动后卷入桨盘。

　　外形尺寸与安装边界方面，桨叶展开后的旋转直径是整机布局中最敏感的约束。相邻旋翼的桨盘不能在飞行变形或机架振动时发生交叠，因此机臂长度、电机座外伸量和桨尖净距需要联合校核。桨叶下方到机臂上表面的间隙也不能过小，否则桨叶在气动载荷下发生柔性变形时可能扫碰管件。电机筒体与机臂之间应保留散热和装配工具空间，尤其是电机固定螺母、桨夹螺钉和桨帽拆装方向，需要保证不用大面积拆解机架即可完成维护。顶部桨帽的外廓不能超出桨叶根部旋转包络太多，否则会增加迎风阻力；底部电机出线位置则应避开安装脚和管段焊缝或夹持区域。

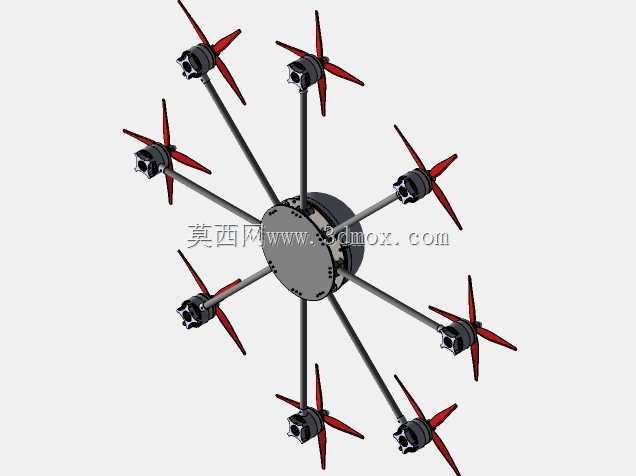

　　设计思路上，该组件把动力生成、拉力传递和机架支撑三个层级放在同一个局部总成中：桨叶负责气动输出，电机负责旋转驱动，电机座负责把拉力和扭矩传到机臂，机臂再把载荷汇入中心板。这样的结构划分有利于在整机设计中进行模块化复用。更换不同桨叶时，只需检查桨夹孔位、旋转方向和桨盘包络；更换电机时，则核对安装孔距、轴径和筒体高度；机臂管径变化时，重点修改夹持座而不必重做旋翼外形。对于结构设计人员，这种模型可作为旋翼动力舱的基础骨架，继续补充紧固件、电调、减震垫和走线细节；对于设备选型人员，它能直观呈现单轴动力与机架之间的空间需求；对于三维建模从业者，曲面桨叶、回转电机和管状机臂的组合也适合练习复杂外观与装配约束协同建模。
