这套动力总成围绕小型多旋翼与固定翼无人机的上部动力段展开,核心由三叶螺旋桨、外转子无刷电机、桨夹锁紧结构以及配套的机臂安装管座构成,整套结构在三维环境中完成了装配干涉检查与安装边界校核,可直接用于动力系统选型验证、机架布局推演以及教学演示场景。

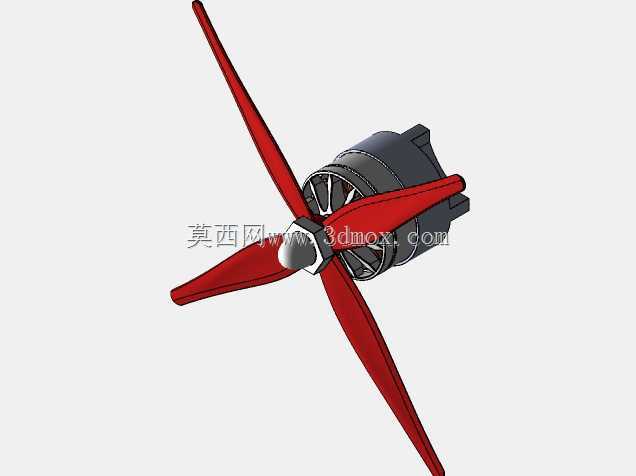

从实际使用场景看,该类动力单元主要承担无人机的升力生成与姿态推力输出任务,常见于航拍测绘机、教学验证机、小型垂直起降固定翼以及实验类旋翼平台。三叶桨相比两叶桨在相同直径下能够提供更平顺的拉力输出,低速段扭矩响应更直接,振动幅值相对更低,适合对悬停稳定性有要求的载荷平台;桨叶采用红色高亮外观区分,在建模中保留了翼型曲面、前缘后掠角度以及叶尖收窄特征,曲面过渡连续,桨根与桨夹的贴合面按照实际压紧方式构建,能够反映真实装夹后的受力关系。

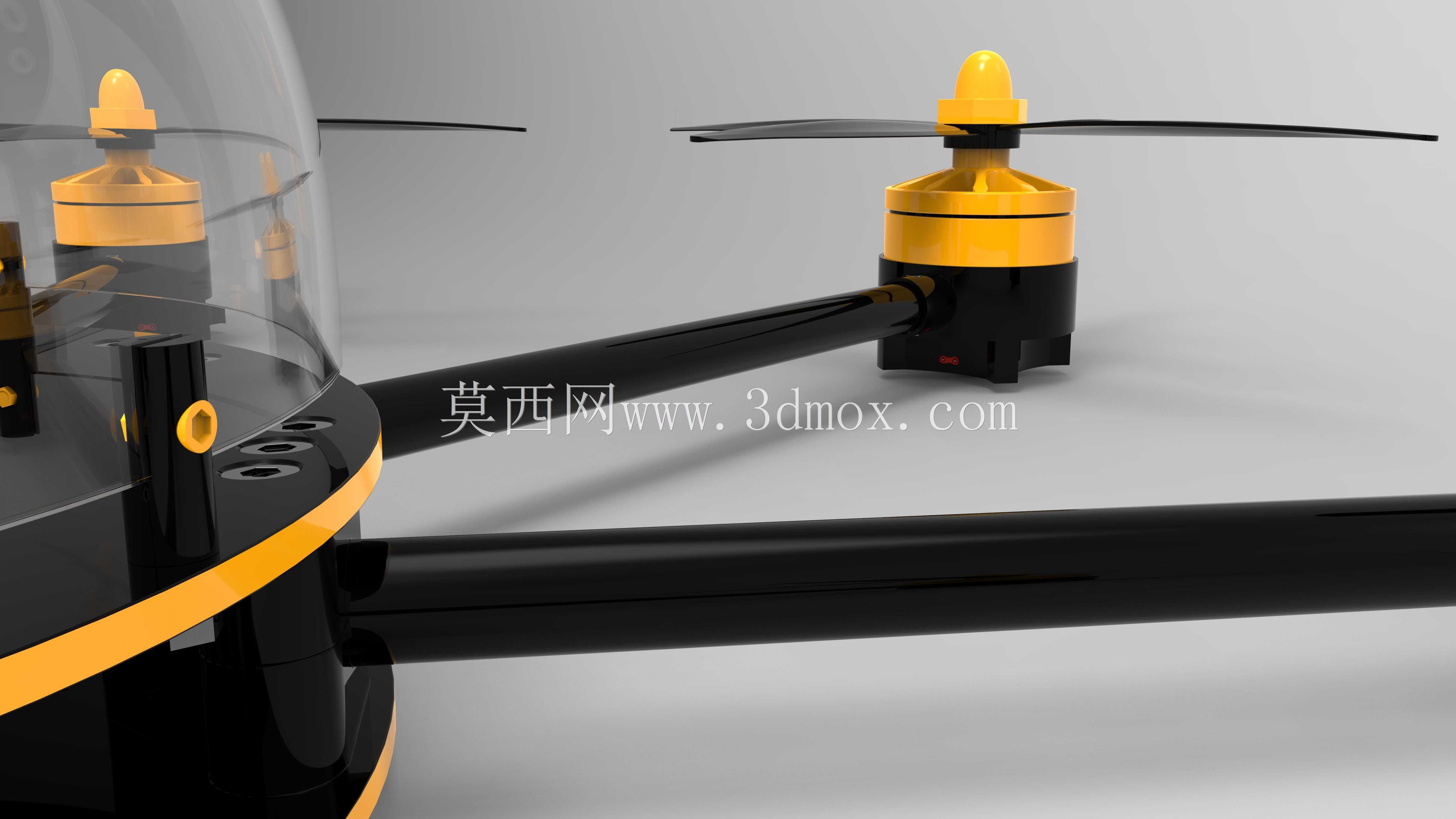

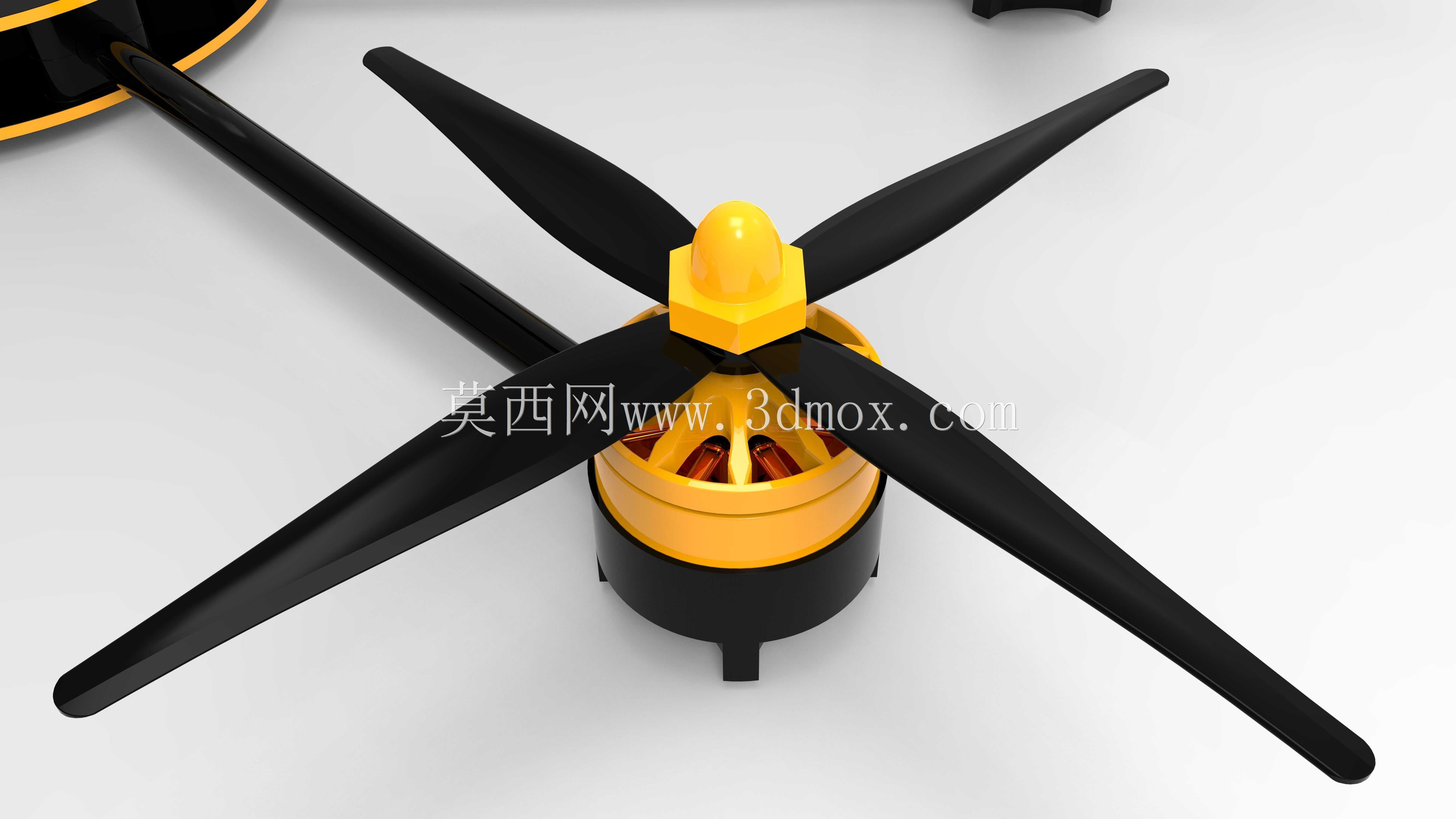

电机部分采用外转子壳体结构,外壳散热筋、端盖卡扣、定子内腔以及输出轴轴心均按实体关系建模。外转子方案在航空动力中应用广泛,其转子外壳随桨叶同步旋转,较大的转子直径能够带来更充裕的转动惯量与散热面积,配合内部绕组形成高扭矩输出特性。模型中电机尾部的安装座与机臂碳管形成对接关系,安装孔位、止口端面以及锁紧接触面均有明确几何表达,结构工程师在导入整机布局时,可以直接据此校核电机座与圆管之间的同轴度、螺栓穿装空间以及扳手操作余量。

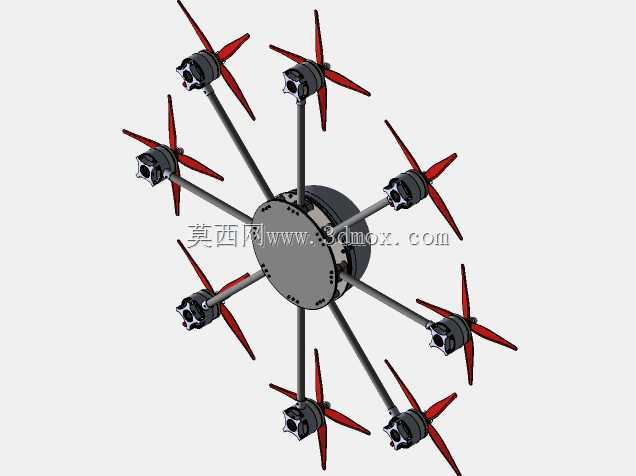

结构设计过程中,机臂支撑管的长度是一个反复调整的边界参数。早期布局中管子伸出过长,会带来两方面问题:一是悬臂长度增大后,动力段在推力作用下的根部弯矩明显上升,碳管末端容易出现颤振;二是过长的机臂会让整机横向尺寸超差,收纳与转运都不方便。经过一轮装配验证后,将管段有效长度压缩到十厘米量级,使电机安装面距离机臂根部更近,力臂缩短后支架受力显著降低。与此同时,电机支架如何固定到圆管上也做了针对性处理:管座采用环抱式夹持思路,通过上下合抱面抱紧碳管,再利用紧固件锁紧,避免在薄壁碳管上直接打孔造成纤维层断裂。这种夹持方式既保留了装机时沿管轴向调节电机位置的自由度,又能在锁紧后提供足够的摩擦力矩,抵抗螺旋桨旋转带来的反扭矩。
安装边界方面,需要重点关注桨叶旋转平面与周边构件的净空距离。三叶桨展开后扫掠直径较大,旋转范围内不得与机臂、起落架、舵机连杆或航电设备发生干涉;模型中桨叶处于倾斜装配视角,能够直观看到桨尖扫掠区域与电机筒体之间的相对位置。轴向尺寸上,桨叶前缘到电机后端盖形成完整动力段长度,决定了机头或机臂末端的外廓边界;径向尺寸上,电机外径与桨夹直径共同决定安装座的最小开孔范围。布线空间也在结构考虑之内,电机三相线需要从支架侧部或管内引出,避免线材甩入桨盘区域,装配时应预留弯曲半径,防止根部反复弯折断线。

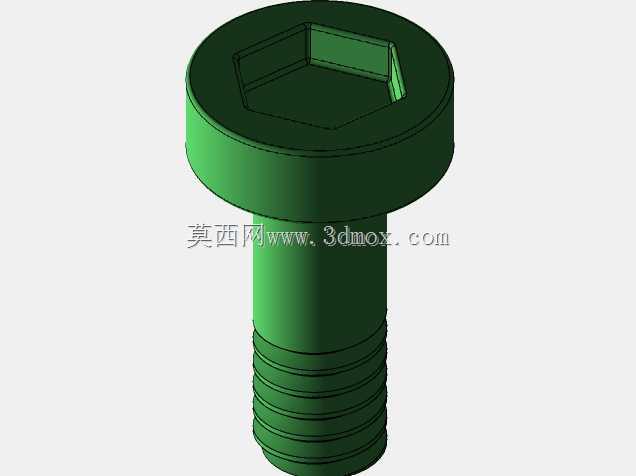

从功能特性看,整套总成兼顾了推力传递、旋转支撑与机架连接三重作用。螺旋桨将电机扭矩转化为轴向拉力,桨夹通过锥面或压紧面把桨根固定在输出轴上,电机外壳则通过尾部安装座把拉力与反扭矩传递给机臂管,再由管座传到机身主体。建模时各零件之间的配合关系清晰,动子与定子之间保留环形气隙,桨叶与电机轴之间设置锁紧螺母与垫片位置,能够用于爆炸视图拆解、装配工艺说明以及动力学干涉检查。对于从事无人机结构设计的工程师而言,这类模型可以辅助评估桨盘尺寸、电机KV值匹配、机臂管径选型以及振动传递路径;对于教学与方案评审场景,则能够直观展示动力段从桨叶到机架的力流走向,帮助理解悬臂支撑、夹持固定与旋转净空在实际装机中的约束关系。
