透明半球罩无人机承载机架结构

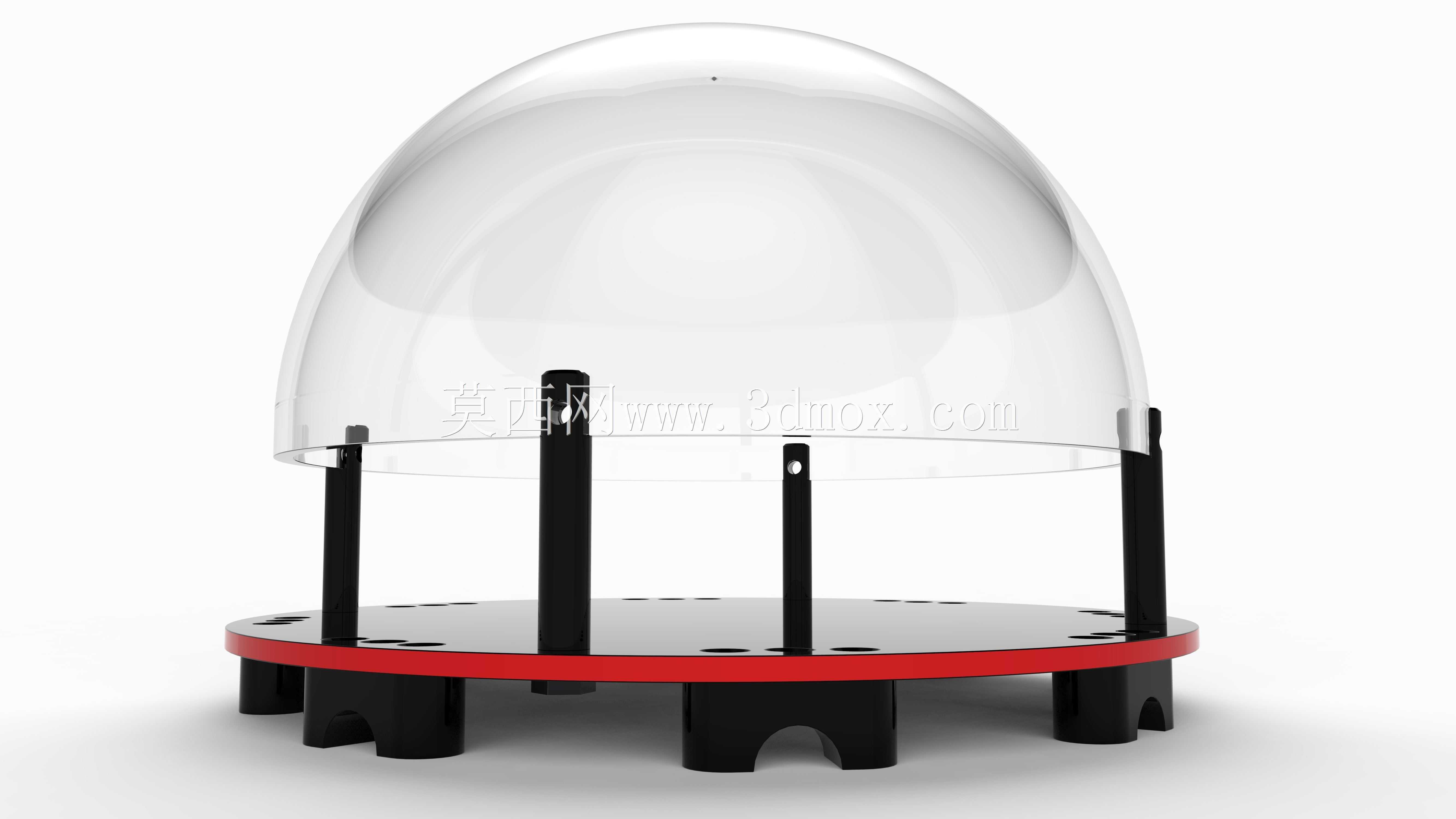

　　这套结构围绕小型旋翼无人机的上部防护与设备承载需求展开，主体由透明半球形外罩、环形承托边界、多根竖向支撑立柱、圆形安装底板以及底部支脚组成，适用于需要对机载传感单元、摄像单元或顶部电子模块进行物理隔离与环境防护的飞行平台。半球罩采用大曲率回转面造型，罩体下缘接近整圆，能够在不显著增加侧向迎风面积的前提下，为内部器件提供连续的封闭包覆空间；透明材质的选择兼顾了可见光观测、信号透过和内部装配状态检查，外罩与下方机架之间保留均匀间隙，避免飞行振动过程中罩壁与立柱、线缆或板载元件发生摩擦干涉。

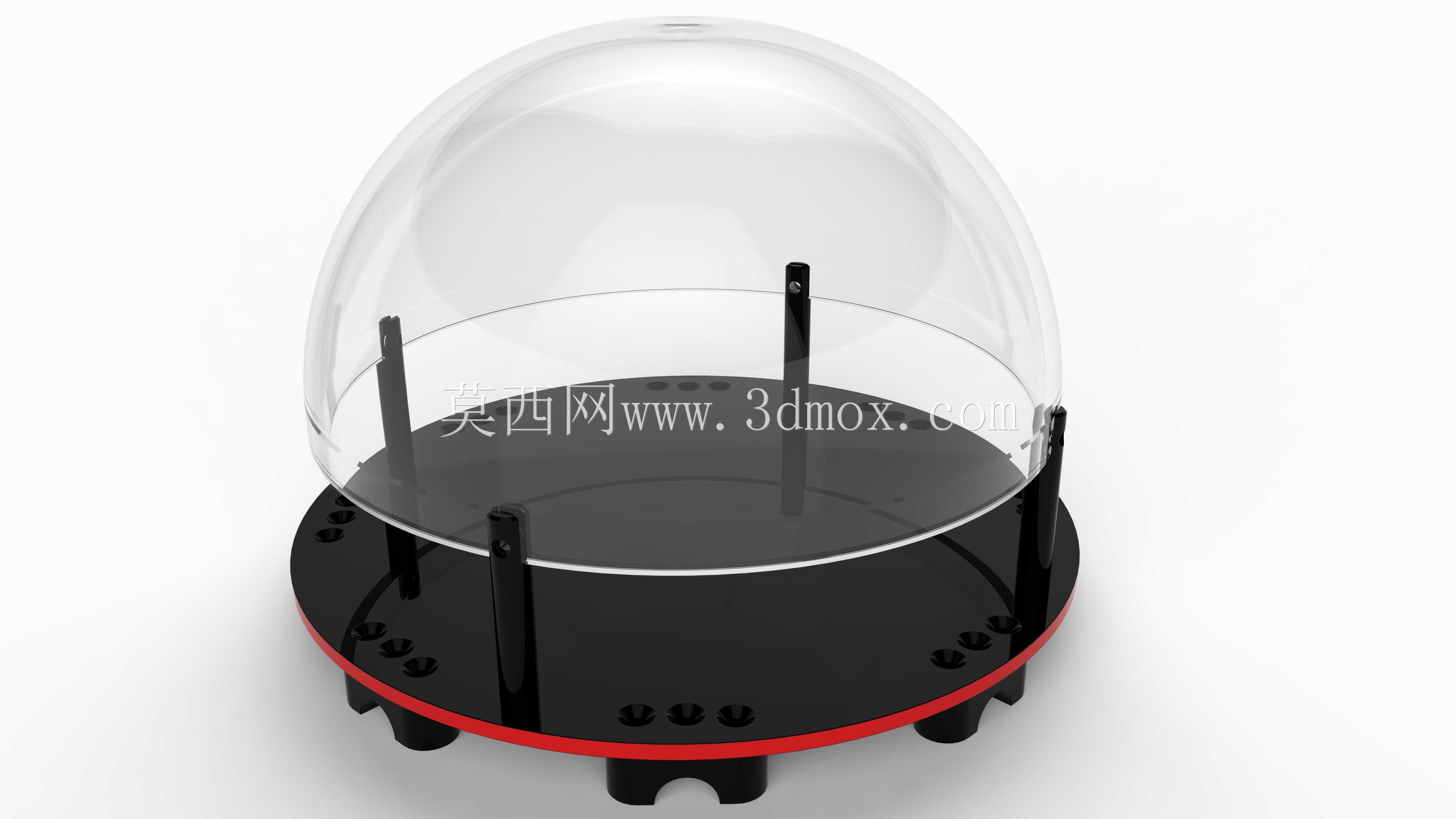

　　底板是整个组件的装配基准，板件采用圆盘式布局，边缘设置红色环形限位带，用于明确半球罩下缘的贴合位置，也可作为粘接或压圈固定的配合边界。板面上分布多组安装孔，孔位按照支撑立柱、机载模块、走线固定和外围附件的装配关系排布，孔间距在建模时需要结合标准紧固件直径、垫圈外径以及扳手操作空间校核，避免出现孔边距过小、螺纹啮合长度不足或相邻零件装配工具无法进入的问题。底板下方设置数个带缺口的支脚，支脚底部形成稳定支撑面，缺口结构既可以减轻下部实体重量，也能为起落架连接、线束穿出或底部传感器避让提供空间。

　　竖向支撑立柱承担半球罩与底板之间的定位和传力功能。立柱高度决定内部可用净空，设计时需要先确定最高机载元件的包络尺寸，再叠加振动余量、装配公差和罩体安全间隙，才能得到合理的支撑高度。不同位置的立柱截面并不完全一致，中部较粗立柱可作为主承力件，靠近罩缘的细立柱主要用于限制罩体侧向位移；立柱顶端与半球罩内侧形成局部支撑或预留微小间隙，底端则通过底板孔位固定，使外罩受到风压、雨滴冲击或轻微碰撞时，载荷能够沿立柱传递到底板，再分散至无人机主框架。

　　从实际使用场景看，这类带透明罩的承载结构常见于航拍巡检、教学实验、低空监测以及传感器验证平台。无人机在室外飞行时，半球罩可减少气流直接冲刷顶部器件，降低树枝、灰尘、雨滴对镜头或敏感元件的影响；在室内调试阶段，透明罩又能让工程师直接观察内部舵机、线缆接插件和模块固定状态，不必反复拆卸外罩。若平台用于光学采集，罩体曲面还需要关注反光与视线遮挡问题，支撑立柱应尽量避开主视场，必要时在装配阶段调整立柱角度或采用窄截面支撑，以减少画面中的固定遮挡物。

　　建模过程中，回转罩体可通过半球曲面加厚得到，下缘需要建立与环形限位带对应的配合边；底板则以草图孔位为中心展开，先确定主承力立柱和支脚位置，再补充辅助安装孔。装配时应保证罩体中心线与底板中心线重合，立柱顶面高度按照罩体内曲面逐点核对，不能简单使用同一高度平面替代，否则会出现局部顶紧或悬空。底板与无人机机身连接时，还要考虑飞行方向上的惯性载荷，支撑件不宜只依赖单侧固定，紧固件布置应形成对称约束，减少加速度变化时罩体产生扭转。

　　外形边界方面，半球直径构成组件的最大横向轮廓，底板直径略小于罩缘或与其形成压接关系，整体高度由罩体曲率半径、立柱净空和支脚高度共同决定。安装边界不仅要看静止状态下的外包络，还要评估螺旋桨旋转范围、起落架收放空间以及机载传感器俯仰运动范围，确保透明罩、立柱和底板均不进入运动部件的安全距离。底板下方支脚的跨距需满足地面静置稳定性，若用于降落冲击场景，支脚与底板连接处应设置加强过渡，避免尖角应力集中。

　　结构细节上，红色环带除了视觉识别作用，更重要的是提供装配定位参考：半球罩下缘落位后，可通过环带快速判断是否偏心；支脚缺口与底板孔位形成上下呼应，便于线缆从板件边缘或下方穿过。对于需要后期增加密封圈的方案，罩缘与环带之间可预留压条槽位；对于追求轻量化的方案，则可在底板非承力区域继续开孔，但开孔后必须复核板件弯曲刚度，防止紧固立柱后底板出现明显翘曲。整体结构以简洁的圆盘基准、对称支撑和透明防护曲面为核心，既满足无人机顶部器件的封装防护，也保留了调试、观测和扩展安装的工程可达性。
