多旋翼航拍无人机变焦镜头相机组件

　　这套三维结构围绕小型多旋翼航拍平台的前端成像载荷展开，镜头光轴沿机身纵向布置，后端为方形相机机身，前端依次排布遮光罩、调焦环、固定环与转接结构，整体呈现出可拆装、可调节的模块化相机组件形态。在实际作业中，这类组件常用于低空航拍、巡检取景、测绘试拍和飞行平台功能验证，承担景物采集、视角调整以及镜头与机身连接定位的作用。

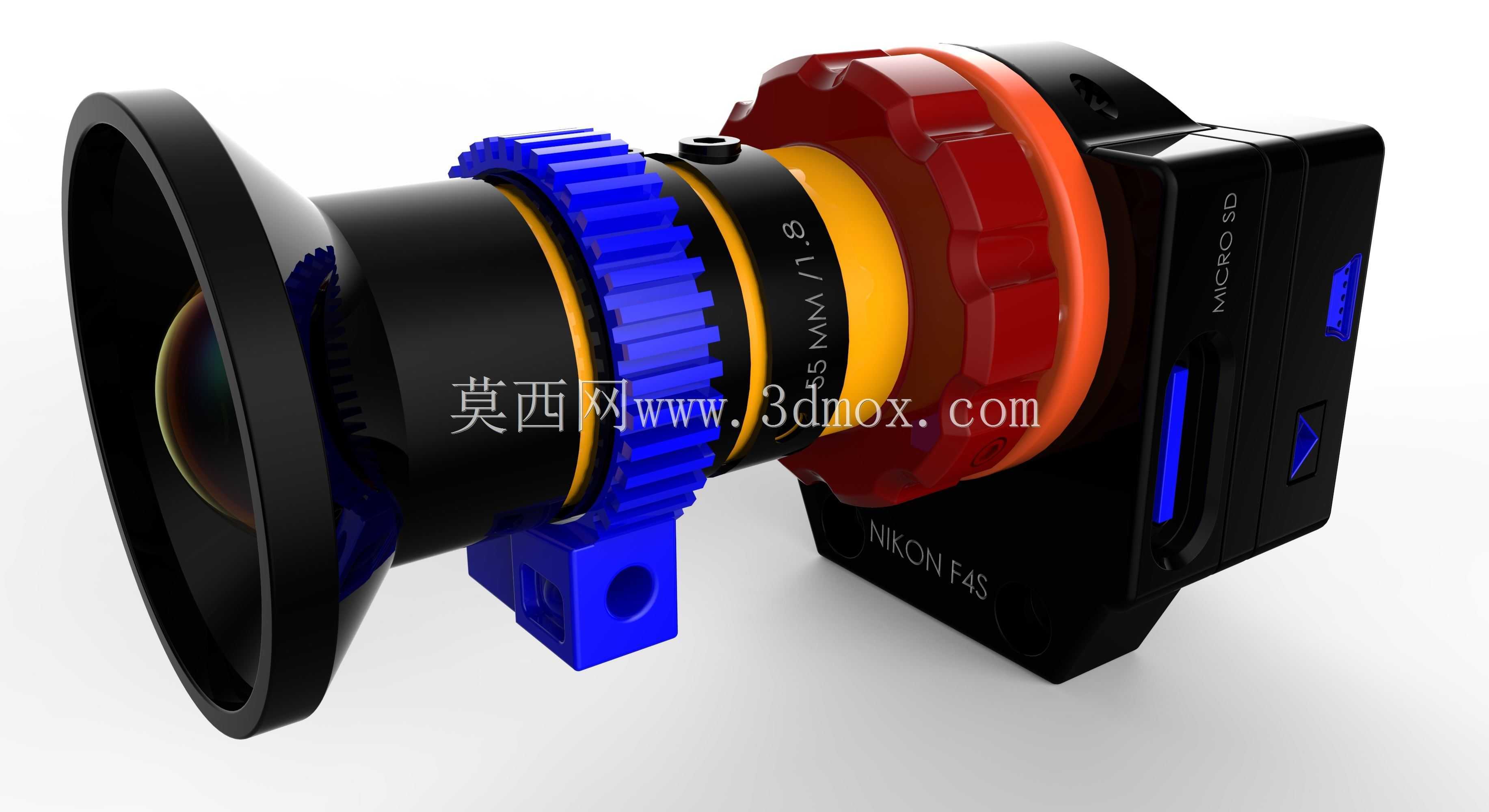

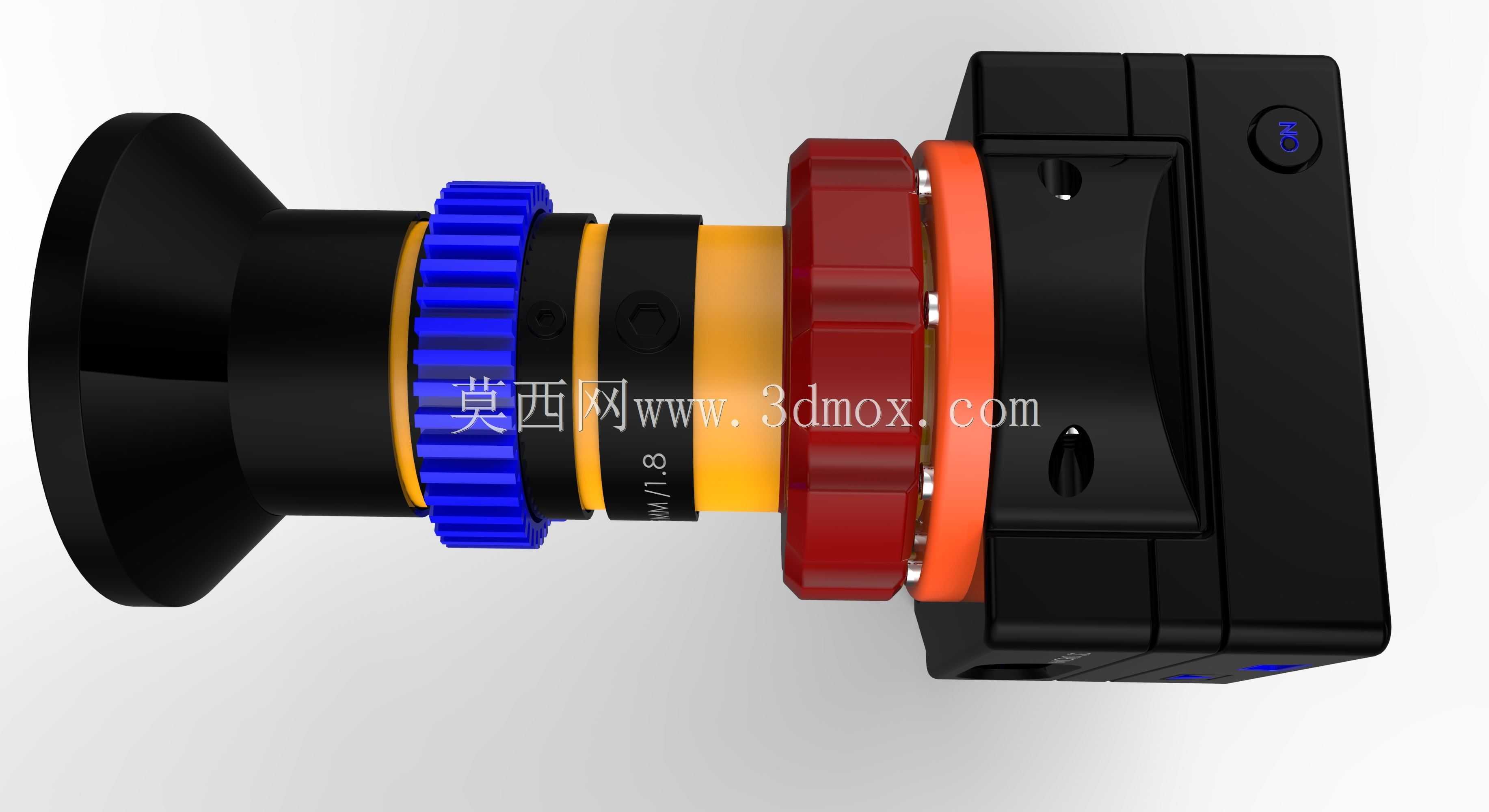

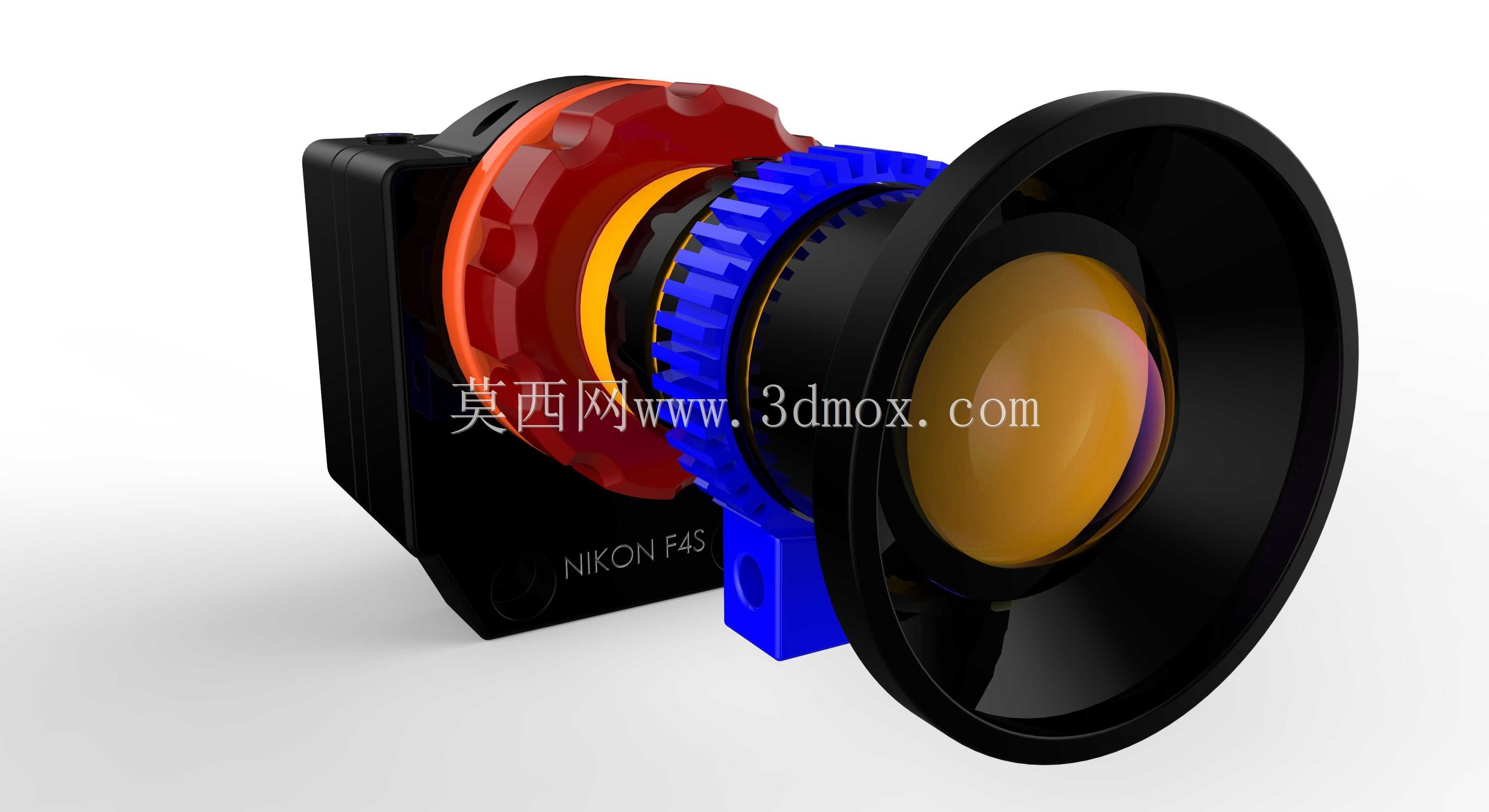

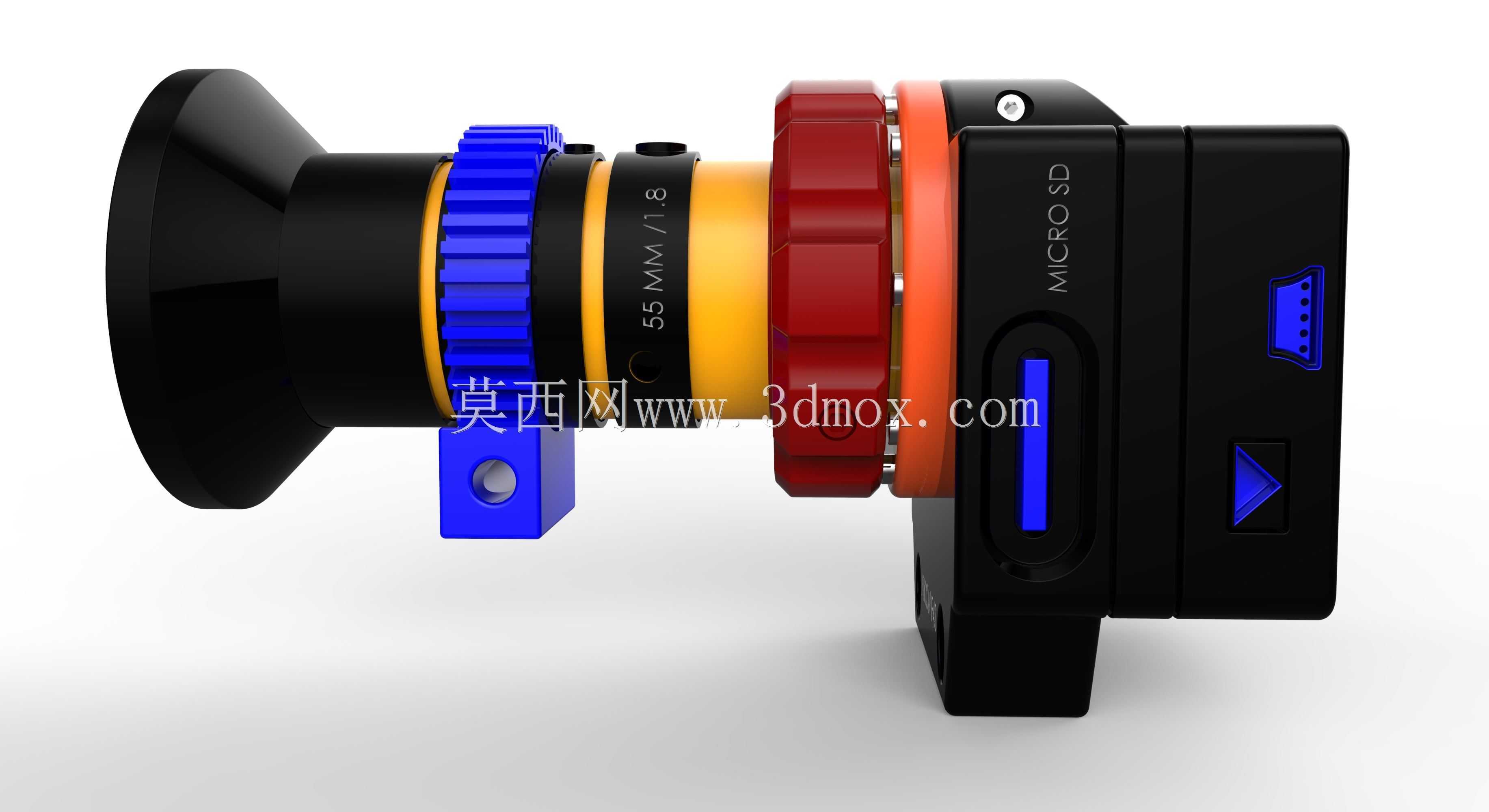

　　从使用场景看，无人机载荷对重量、轮廓和安装干涉非常敏感。镜头前端的喇叭形遮光结构能够减少侧向杂光进入镜片区域，同时形成较为圆润的前缘，降低拆装时与机架、云台护圈发生磕碰的风险。中部蓝色齿状环为手动调节区域，周向细密齿纹可增加手指旋转时的摩擦力，便于在地面调试阶段进行焦距或视场设定。红色较宽环体位于镜头与相机机身之间，既可以作为锁紧或限位结构，也能在装配时提供明显的操作识别区，避免相邻黑色环件混淆。

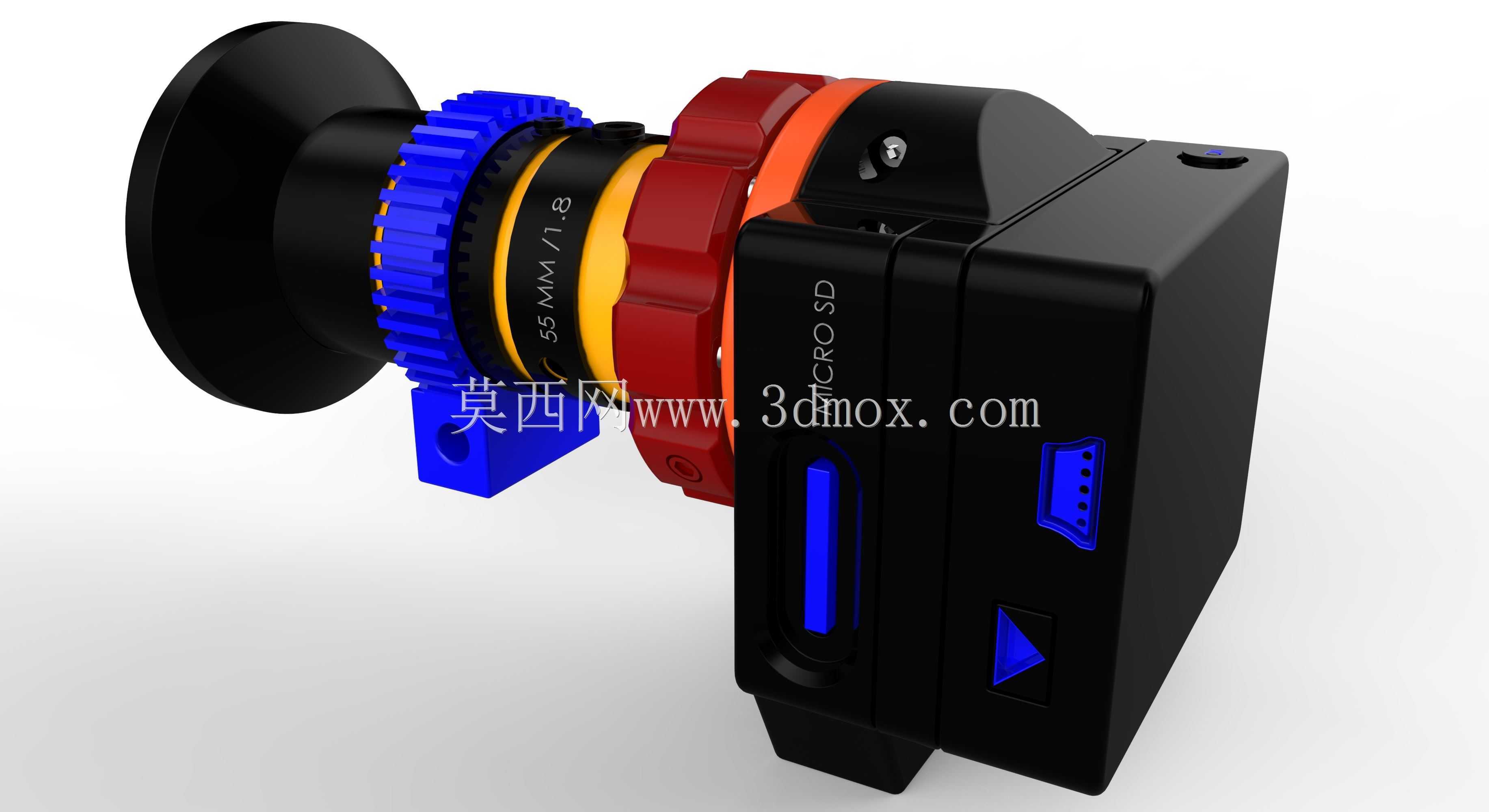

　　结构设计上，镜头部分采用多段圆筒串联方式，各段直径逐级变化，形成镜片容纳、调焦运动、密封隔圈和接口过渡的不同功能区。黄色环带作为视觉分界，可在装配和维护时快速判断环件顺序；黑色窄环则承担间隔、止转或轴向定位作用。后端相机主体为近似方形盒体，边角做了局部加厚和折线处理，能够在有限重量下提高壳体抗弯刚度。机身侧面设置内凹区域和小型圆形按钮/接口特征，反映出实际产品中操作件、固定件或状态指示件的布置需求。

　　安装边界方面，镜头轴线应与云台旋转中心尽量重合，以减少俯仰、偏航动作时产生的偏心质量。前端遮光罩外径最大，布置机架臂或减震球时需要避开该轮廓，防止飞行振动中镜头与结构件接触。相机后端方形壳体适合通过压板、卡扣或减震垫固定在云台支架上，安装面应保持与成像芯片平面平行，否则会带来画面倾斜和视轴偏差。镜头中部调节环在装机后仍需保留手指或工具操作空间，尤其是红色锁紧环和蓝色调焦环周围，不宜被护板完全包覆。

　　建模时需要重点控制多段同轴圆柱的同心度，环件之间的台阶差要与实际装配间隙对应，过紧会造成调焦旋转卡滞，过松则可能在飞行振动下产生松退。齿状调焦环不宜只做外观纹理，周向齿形应保持均匀分布，便于后续通过阵列特征修改齿数、宽度和握持手感。红色环体的多边形外缘适合作为施力部位，棱边需保留倒角，避免调试时划伤手指或线缆。相机壳体上的凹槽、按钮和侧面开孔应与内部电路板、紧固件位置建立逻辑关系，而不是孤立的外观特征。

　　在整机集成中，该相机组件还要考虑线缆走向、重心位置和维护拆卸顺序。镜头较长时，前端质量会使载荷重心前移，云台减震系统需据此调整支撑点；若用于快速更换镜头的验证平台，转接环直径、法兰贴合面和锁紧行程应保留足够调整余量。整体结构既体现了消费级航拍相机的外观层次，也保留了镜头调焦、环件锁紧、机身固定和云台适配等工程细节，可用于无人机电载荷布置、镜头外观结构设计以及航拍设备装配干涉检查。
