无人机着陆用集成式球形活动底座

　　这套球形集成支座的结构出发点，是解决小型无人机在非平整落点上的姿态适配问题。常规固定式起落架在倾斜、微起伏或者临时起降面上，很容易出现单侧支腿先触地、机身回弹、侧向滑移甚至翻覆的情况；把接触与调姿环节集中到一个球头式基座上，可以让机体在接地瞬间保留较大的转动自由度，再通过下部承托盘分散接地压力，避免局部压强过高。

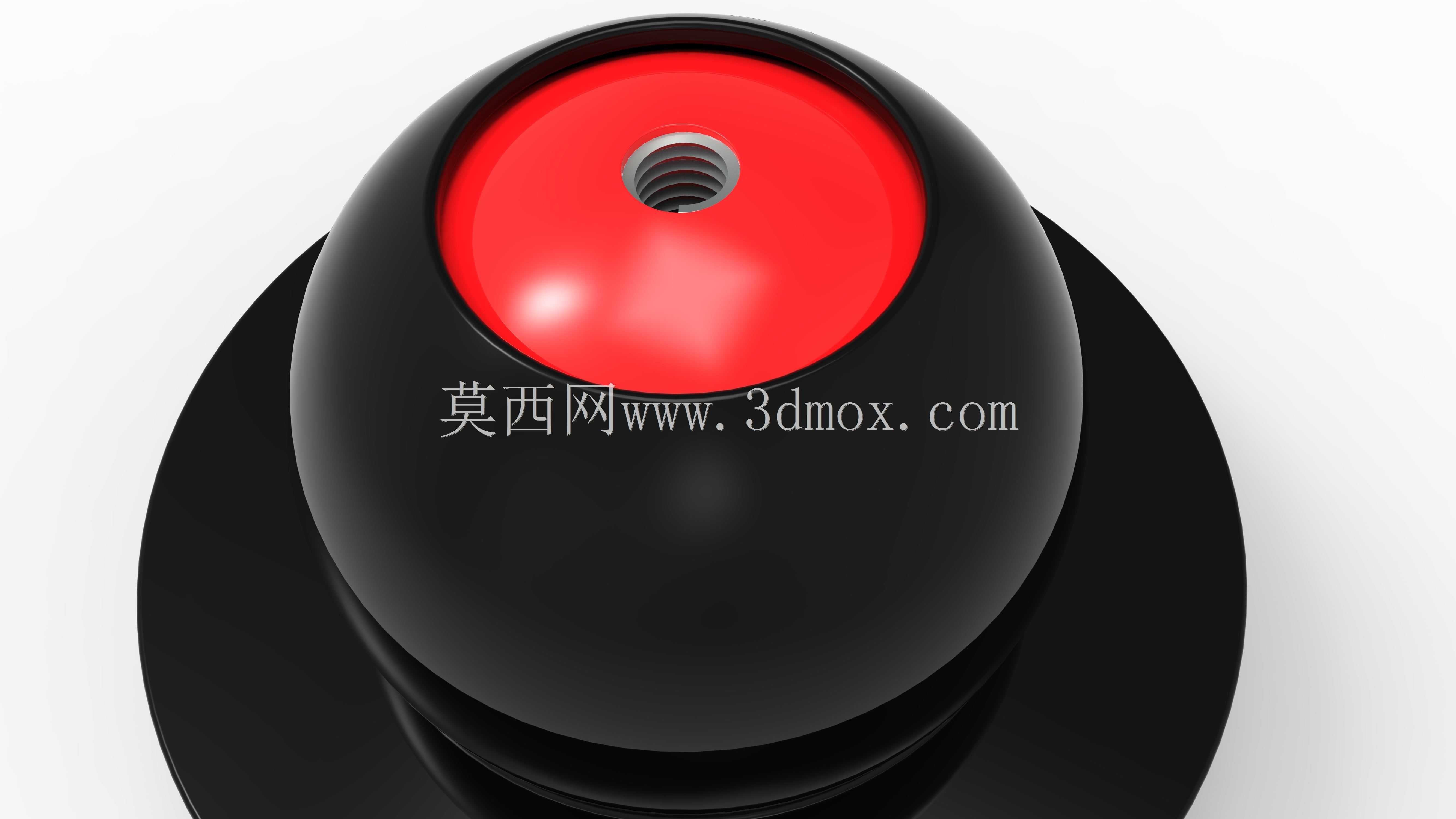

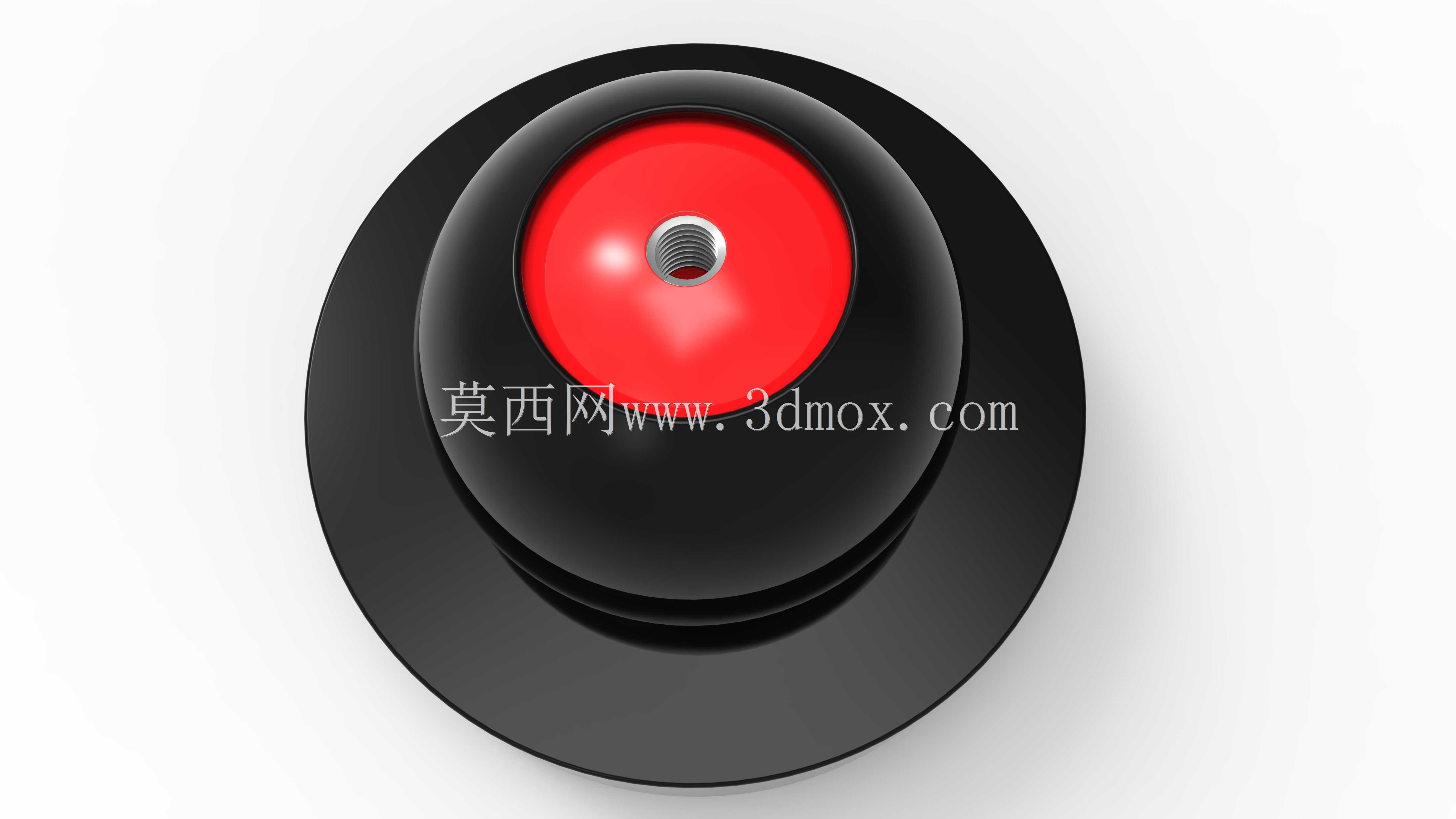

　　从使用场景看，这类结构更适合小型旋翼无人机的野外临时起降、车载平台短时停靠、实验室内反复起降测试，以及需要在有限平面内快速调整支撑朝向的机载辅助装置。接地时，下部圆盘先承担主要承载面，球形主体在盘座范围内具备多方向偏转能力，顶部红色端盖中心预留内螺纹接口，可直接与无人机机身下挂点、支撑杆或快拆连接件配合。螺纹孔沿球体上端轴线布置，装配时不需要额外焊接支架，依靠标准螺纹即可完成轴向锁紧；若现场需要防松，可在螺纹副处增加尼龙锁紧螺母或端面垫片。

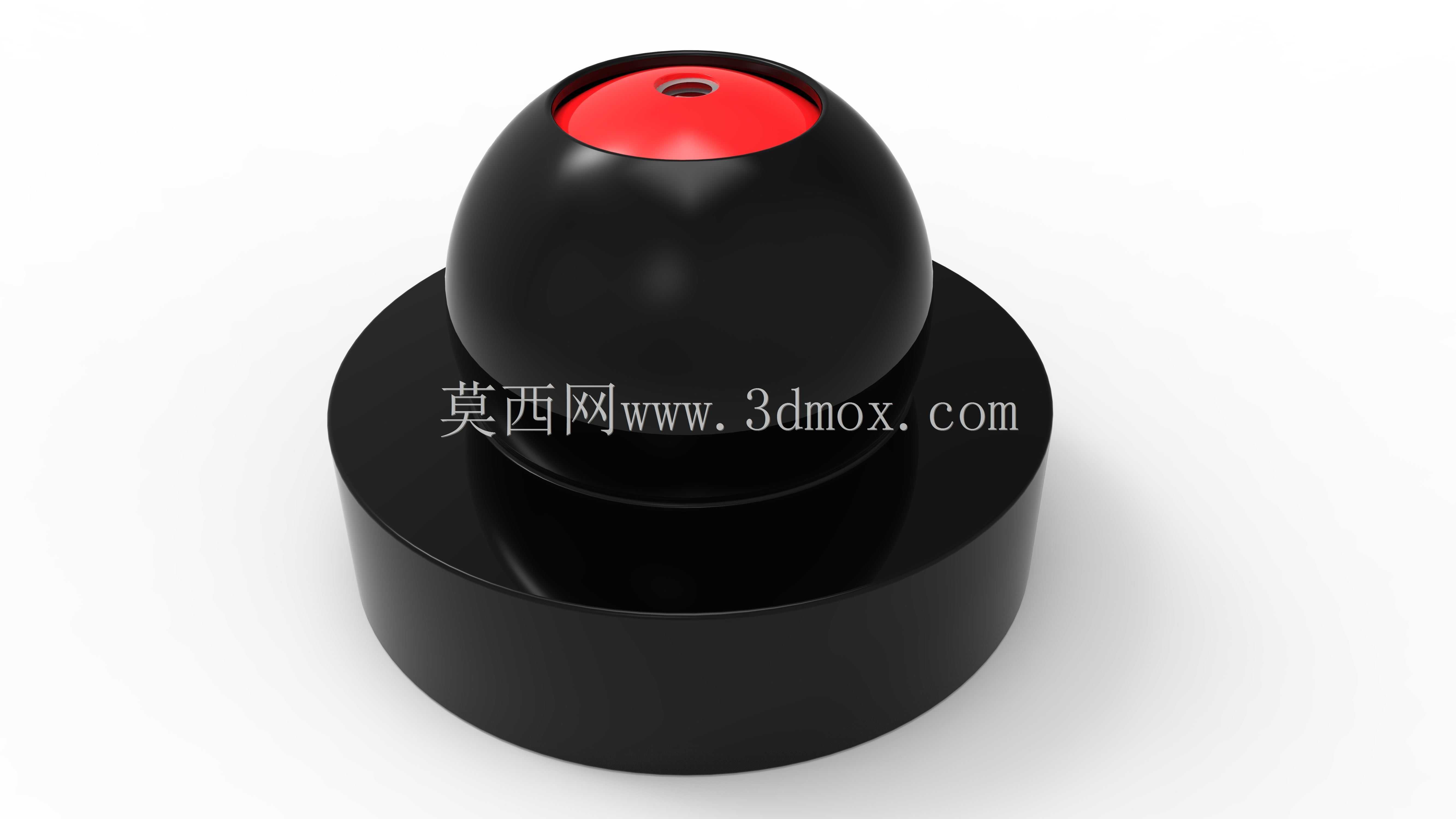

　　外形上，主体采用近似完整球体的黑色壳体，上端开出圆形嵌装区域，红色端盖嵌入球体内并与球面平滑过渡。这样处理有两个实际考虑：一是端盖作为独立连接件，可集中加工螺纹并承受拉压载荷，球体本身主要负责姿态转动与外形包覆；二是红黑分件便于后期更换不同螺纹规格的端盖，而不必改动整个球壳。球体下方与圆形底盘形成配合，底盘直径明显大于球体投影，能够在支座偏转时仍保持稳定支撑边界，防止球头滚出承托范围。

　　尺寸边界方面，建模时需要重点控制三条约束线：第一，底盘外径决定最小安放平面，落地区域不能小于底盘轮廓，否则边缘会悬空；第二，球体最大外径决定侧向摆动空间，周边机架、电池仓或吊舱不能与球壳发生干涉；第三，顶部螺纹孔的有效旋合深度要满足挂载载荷要求，孔口周围保留足够壁厚，避免端盖在受拉时出现局部应力集中。球体相对底盘偏转时，应检查球壳最低点与底盘上表面、球壳外侧与机身腹部之间的间隙，尤其在极限倾角下不能出现硬接触。

　　设计思路上，没有采用传统多连杆起落架，而是把“支撑、转动、连接”三个功能压缩到一个紧凑组件中。球壳提供连续的球面运动轨迹，底盘负责接地稳定，上端螺纹接口负责与机体连接。这种布置减少了零散销轴和小支架数量，装配关系更直接，也便于在三维环境中做干涉检查。结构工程师在细化时，可以把球壳与底盘之间设定为有限角度球铰配合，端面增加耐磨衬垫或弹性阻尼圈，使支座既能自由调姿，又能在无人机停稳后抑制不必要的晃动。

　　承载路径也比较清晰：无人机着陆冲击先通过顶部螺纹接口传入红色端盖，再由端盖传递到球形主体，球体将载荷分散至下部承托盘，最后由底盘与支撑面接触。由于载荷经过球面过渡，应力不会集中在尖锐折角处；但端盖与球壳的嵌合边界需要设置合理圆角，螺纹孔底部也应保留退刀与壁厚余量。若用于较重机型，可在球壳内部增加加强肋或中空支撑柱，使顶部螺纹区域与下部承托结构形成连续传力通道。

　　在实际选型中，该支座并不追求复杂锁止机构，而是强调接地瞬间的自适应能力。它适合作为无人机起落系统的概念验证件，也可衍生为小型设备的万向支撑座、摄像平台调姿座或轻型机械臂末端缓冲座。建模时围绕球面配合、螺纹连接、底盘限位三条主线展开，就能在保证外观简洁的同时，把运动空间和安装边界表达清楚。
