无人机机载高清视觉成像相机结构

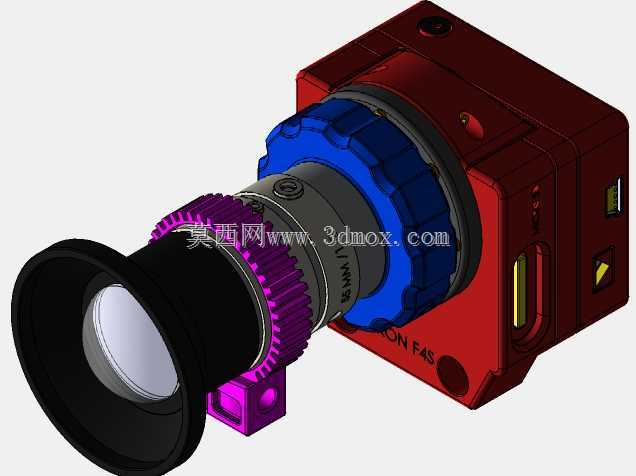

　　这套三维结构围绕小型无人机机载视觉采集需求展开，核心是把工业级成像相机、可更换光学镜头与紧凑安装基座整合为一体，适配低空航拍、巡检测绘、目标识别等飞行平台场景。整机采用方块式主机身加前置同轴镜头的布局，主机壳为红色硬质腔体，内部容纳图像传感器、处理电路板与数据接口，侧面预留USB类数据传输端口，可直接对接飞控或存储模块，完成画面实时回传与本地录制。镜头部分做了分段式结构设计：最前端是黑色遮光罩与光学镜片组，向内依次设置紫色调焦齿环、蓝色锁紧环与灰色镜筒连接段，齿环外圈加工细密防滑齿，既支持手动旋转调焦，也可搭配小型舵机实现远程焦距调整；蓝色锁紧环用于固定镜头与机身的配合位置，防止飞行振动导致光轴偏移。设计过程中优先控制轴向尺寸，

　　镜头沿机身前端中心轴线延伸，整体重心尽量靠近无人机挂载平面，避免飞行时产生过大偏心力矩；机身外壳边角做倒角处理，顶部与侧面布置安装孔位，可通过螺钉固定在无人机云台或减震架上，安装边界贴合多旋翼飞行器的机头挂载空间。腔体内部的传感器安装面与镜头法兰保持严格同轴，建模时对镜片、镜筒、锁紧环的配合公差做了逐级约束，调焦齿环与镜筒之间预留旋转间隙，同时保证径向晃动量控制在光学成像允许范围内。外壳侧面的接口做了下沉式布局，减少接线后突出机身的尺寸，降低飞行风阻；镜头前端遮光罩采用扩口形态，能够遮挡侧面杂光，避免航拍画面出现眩光。结构材质选型上，主机壳可采用轻量化铝合金或高强度工程塑料，兼顾散热与减重需求；镜筒部分使用硬质金属保证同轴精度，

　　齿环部位做防滑纹理处理，调试时徒手即可操作。该成像组件可挂载于多旋翼无人机，执行电力巡线、农田测绘、安防追踪等任务，高分辨率成像通路能够捕捉地面细节，鱼眼透视拓展方案还可扩大单帧视野，减少航线拍摄的拼接工作量。建模阶段对所有零件做了完整装配约束，螺旋桨配套结构与相机本体的挂载位置经过干涉检查，确保飞行状态下桨叶转动不会进入镜头视场；玻璃镜片材质单独设置光学属性，渲染时可真实呈现透光、反射效果，方便结构工程师评审镜头遮光罩长度、机身配色与整体装配协调性。各连接部位的壁厚、加强筋布局均按照机载设备轻量化要求设计，在保证抗振动冲击能力的前提下，尽可能压缩整体重量，适配无人机有限的载荷余量。
