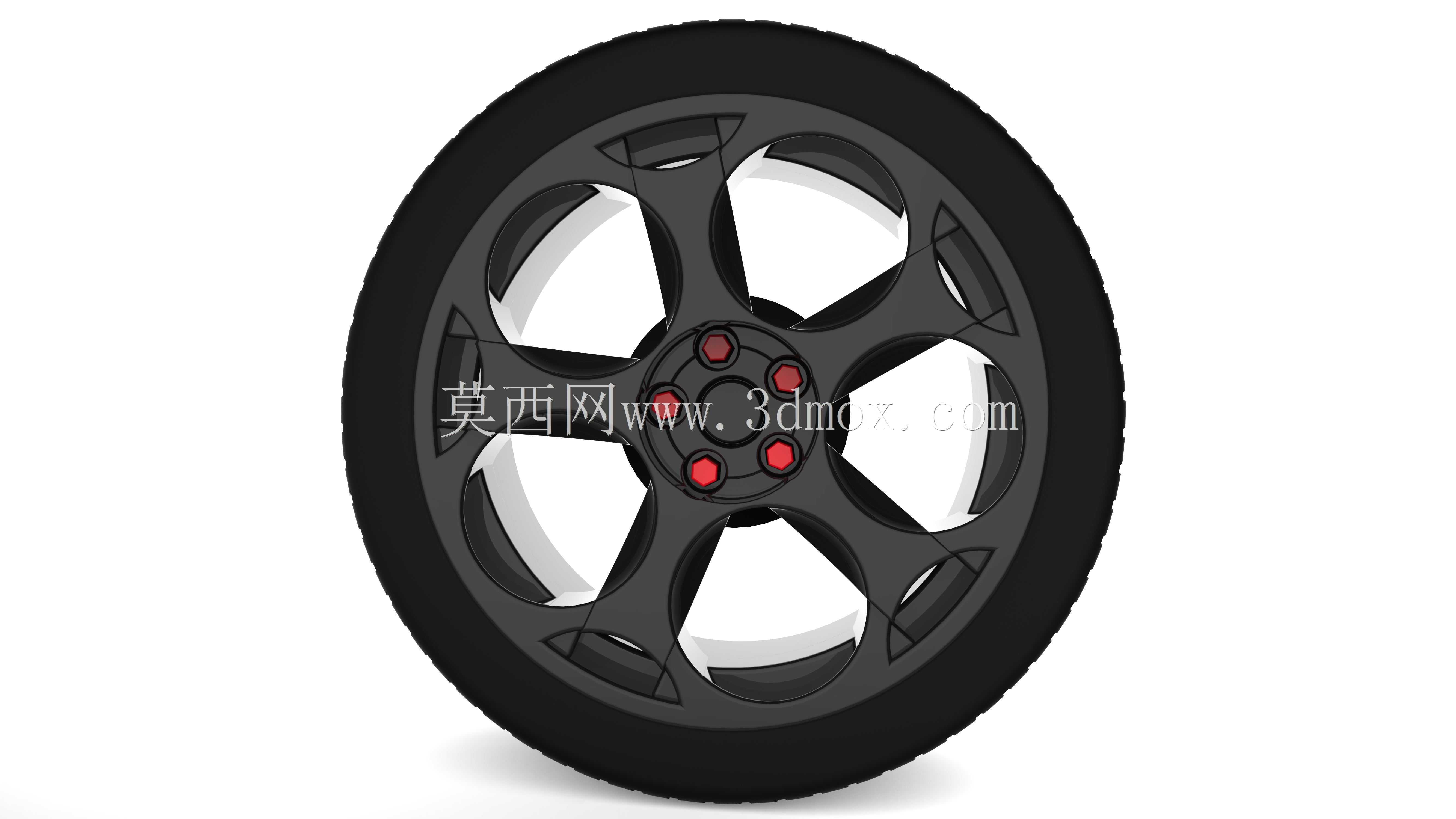

五辐运动款汽车轮毂带轮胎总成

　　该总成围绕乘用车辆行走系统的实际装车需求搭建，覆盖轮胎、轮辋、五辐式轮辐、中心安装盘与紧固件配合区域，可用于整车总布置校核、底盘运动干涉检查、改装轮毂方案展示以及行走部件结构教学。在整车开发环节，轮毂并非孤立外观件，它需要同时承接车身载荷、制动系统散热空间、转向跳动边界和轮胎包络要求；建模时把轮胎与轮辋作为一个装配体处理，能够更真实地反映轮拱内的占用空间，避免单独看轮辐造型时忽略胎侧厚度、胎面弧度和装车后外露比例。

　　轮辐采用五组分叉式粗壮筋条布局，筋条从中心法兰区域向外缘延伸，并在靠近轮辋处形成加宽承托面。这种布局一方面保留较大的镂空窗口，使制动盘、制动卡钳周围能够形成连续气流通道，长距离制动时热量可随轮辐旋转被带出；另一方面，五组主承载筋条对应螺栓孔周向分布，载荷从接地点经胎圈、轮辋筒身传递到轮辐，再汇聚至中心安装面，传力路径清晰。轮辐表面设置深浅变化的曲面和凹槽，并非单纯装饰造型，凹槽可加强筋条截面抗弯能力，边缘过渡圆角则能降低应力集中，尤其在过坑冲击、侧向转弯和螺栓预紧区域附近，圆角连续性对疲劳寿命影响明显。

　　中心区域保留轮毂与车轴法兰贴合的安装端面，螺栓孔沿节圆均匀布置，孔位周围做局部加厚凸台，模拟真实轮毂中螺栓压紧力的承载结构。中心孔与轴头配合段需要控制同轴度，装配时该端面承担径向定位作用，螺栓则主要提供轴向夹紧力；若建模阶段忽略中心孔与螺栓孔的相对位置，后续在底盘数模中检查卡钳间隙、轮胎偏距和轮眉关系时就会出现偏差。轮辋部分包含胎圈座、轮缘和筒身过渡，胎圈座直径与轮缘宽度决定轮胎安装边界，轮胎胎圈必须压紧在对应台阶上，才能保证充气后不打滑、不漏气。

　　轮胎外轮廓按真实橡胶件形态处理，胎面为圆弧 crown，胎侧从胎肩向轮缘逐渐收薄，接地部位保留合理压扁趋势。整车布置中，轮胎外径直接影响车速表匹配、悬架跳动行程和转向极限角度；胎宽则影响轮拱间隙、偏距选择以及风阻和滚阻表现。模型将胎侧与轮辋边缘的重叠关系完整表达，可用于检查满打方向、悬架上跳和侧倾工况下是否与减振器、下摆臂、挡泥板或轮眉发生干涉。

　　从设计思路看，该轮毂偏向运动改装风格，深色轮辐配合红色螺栓点缀，突出中心法兰和紧固件位置；但工程上仍需关注轮辐窗口与卡钳尺寸的匹配。大尺寸制动卡钳通常会占用轮辋内部较多径向和周向空间，轮辐内表面到卡钳外侧应保留安全间隙，轮辋筒身内径也不能与平衡块、气门嘴或制动盘边缘冲突。轮胎充气后，胎圈对轮缘产生向外张力，轮辋法兰厚度和轮缘卷边结构需要满足侧向冲击时的脱圈阻力要求。

　　安装边界方面，使用该数模时应重点核对轮毂安装面到轮辐中心面的偏距、螺栓孔节圆直径、中心孔直径、螺栓孔数量以及轮辋宽度。偏距决定轮距变化和轴承受力点，偏距过小会让轮胎外移，虽然视觉上更饱满，但可能增加轮毂轴承弯矩并导致轮胎超出翼子板；偏距过大则会让轮胎向内靠近悬架和卡钳。轮辐背面与转向节、轮毂轴承单元之间也要保留装配空间，不能因造型筋条过深而与轴头或传感器线束干涉。

　　在实际应用场景中，该模型既可放入整车外观评审中观察黑白车身配色下的视觉比例，也可用于制动系统改装时的空间验证；在教学和结构设计练习中，还能拆解展示轮胎、轮辋、轮辐、螺栓孔和中心法兰的配合关系。建模时曲面连续性、周向阵列对称性和安装孔位精度是重点，轮辐造型再复杂，也必须服从胎圈固定、螺栓夹紧、制动散热和悬架跳动这些基本工程约束。
