五辐改装汽车轮毂带轮胎总成

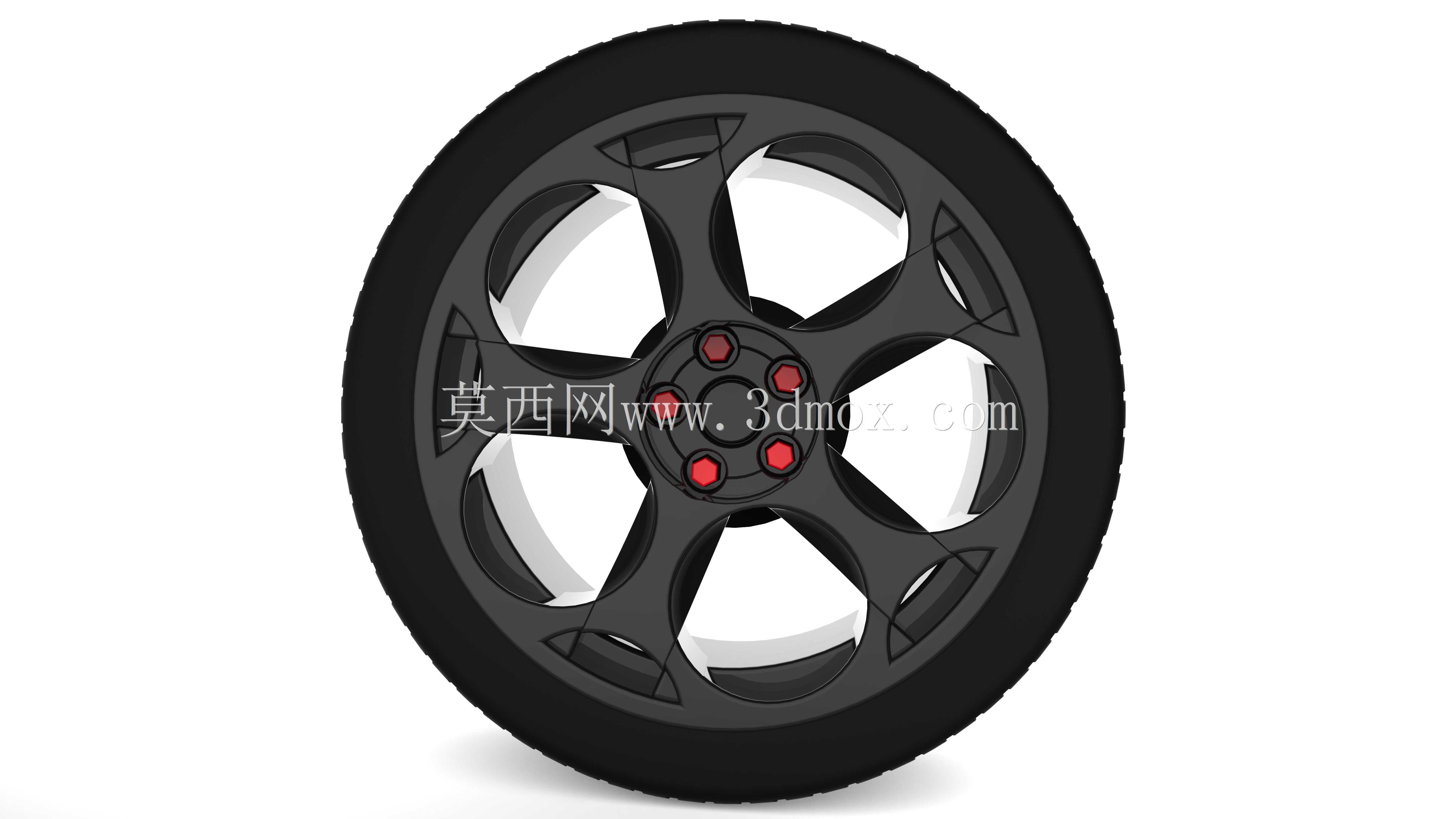

　　该作品呈现的是一套面向乘用车改装与底盘配套场景的车轮总成，主体由黑色轮胎、五辐式铝合金轮毂、中心安装盘及轮辋连接结构组成。车轮作为车辆与地面之间的最终承载和传力部件，在整车中承担垂直载荷、驱动扭矩、制动力矩以及转向侧向力的传递任务，其结构合理性直接关系到行驶安全、轮胎寿命、制动散热和整车外观表现。

　　从实际用途看，这类轮毂常见于轿车、SUV改装方案、展车配置以及底盘教学和零部件开发环节。设计时不能只关注辐条造型，还要同步考虑轮胎包络、轮眉间隙、转向跳动空间、制动卡钳避让和轮毂轴承安装关系。模型中轮胎外圆、胎侧厚度、轮辋直径和中心孔位置形成了明确的装配边界，便于在整车布置中校核满载压缩、极限转向和悬架跳动时是否发生干涉。

　　轮毂采用五辐分叉式视觉结构，辐条从中心法兰区域向轮辋外缘放射展开，每根主辐条在靠近轮辋处形成加宽支撑面，使载荷能够较均匀地扩散到轮辋圆周。镂空窗口面积较大，有利于制动盘和卡钳在连续制动后散热，同时降低旋转件质量。对于车轮这类非悬挂质量部件，减重并非单纯追求数值，而是要在辐条根部、窗口过渡圆角、轮辋卷边和中心座附近保留足够截面，避免应力集中在弯曲路面、冲击过坎或紧急制动时放大。

　　中心区域设置了五个红色紧固点位，围绕中心孔呈圆周分布，对应车轮螺栓或螺母的安装位置。工程建模时，螺栓孔分布圆直径、中心孔配合直径、轮毂贴合面平面度以及螺母座锥角都需要与车轴法兰严格匹配。若中心孔过大，会依赖螺栓承受定位载荷；若孔位分布圆偏差，则可能造成安装偏心，高速行驶时出现抖动。模型将中心盖、螺栓孔和辐条交汇区一体表达，能够用于检查装配顺序、扳手空间以及装饰盖覆盖范围。

　　轮胎部分保留了圆润胎面和胎侧轮廓，外胎包裹轮辋两侧，胎唇位置与轮辋凸缘形成配合。车轮尺寸校核通常先从轮胎外径入手，因为外径变化会影响车速表、传动比、离地间隙和悬架几何；再看胎宽与偏距组合，判断轮胎是否超出翼子板，或在转向极限下擦碰减振器、下摆臂和轮罩内衬。轮辋宽度则决定胎圈张开程度，过窄会使胎侧过度收拢，过宽则可能改变胎肩接地形态。

　　设计思路上，该造型兼顾运动外观和结构可制造性。辐条表面采用深色涂装效果，窗口边缘和根部需要设置拔模斜度与圆角，以适应低压铸造或锻造后数控加工的工艺路线。轮辋部分通常由内轮缘、外轮缘、胎圈座和中段筒体组成，模型中虽然以外观展示为主，但在深化设计时应补充轮辋槽底、气门嘴孔、平衡块安装面以及轮胎拆装所需的凹陷结构。

　　在底盘装配场景中，车轮总成还要与制动系统协同。大尺寸制动卡钳会向轮辋内部占用较多空间，因此辐条背面、轮辋内筒和卡钳最高点之间应保留安全间隙；冬季防滑链、制动粉尘堆积和泥水附着也会影响实际可用空间。若用于改装选型，还需结合偏距、孔距、中心孔和轮辋宽度判断轮距变化，避免轴承载荷增加或轮胎异常磨损。

　　建模过程可先由轮胎外径、胎宽和轮辋直径建立旋转基础轮廓，再通过草图约束五组辐条的放射角度与窗口曲线，利用阵列完成结构重复，最后在中心区域处理螺栓孔、法兰面和装饰细节。曲面过渡处应保持连续，窗口边缘不宜出现尖锐突变，因为这些位置在径向冲击和扭转载荷下容易成为裂纹起始区。

　　整体来看，该车轮总成把轮胎、轮辋、辐条和中心安装区完整表达，既可以作为整车外观方案的展示部件，也可作为底盘布置、制动避让、轮毂选型和结构教学的三维基础件。深化时只需补充材料属性、孔位公差、轮辋规格和安装偏距，即可进一步进入工程校核与制造准备阶段。
