十五毫米方管配套桌椅镂空连接构件

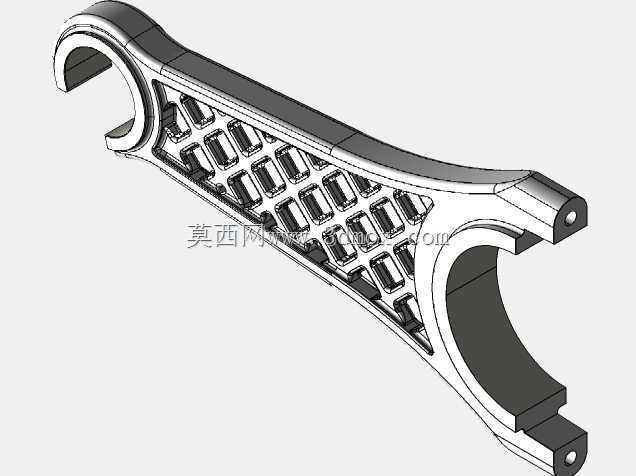

　　这套结构针对15毫米规格方管搭建的休闲桌椅体系开发，核心承载连接构件采用双侧弧形抱箍搭配镂空格栅主梁的构型，在户外露营装备、小户型居家餐厨家具、校园公共休憩区、园区临时接待点位这类场景里，用来完成方管杆件之间的快速卡位与受力传递，不需要额外焊接工序，现场组装时只需要将对应规格的方管卡入两端C型抱箍内，再通过端部预留的销孔穿入锁紧销或者紧定螺钉，就能完成相邻杆件的刚性固定，拆装重复利用率远高于常规焊接家具框架。

　　从受力逻辑来看，构件主梁沿桌椅框架的斜向支撑走向布置，两端抱箍的内圆弧面完全贴合15毫米方管的外壁接触轮廓，抱箍开口处做了小幅外扩导向倒角，组装时方管顺着导向斜面就能滑入卡位，不需要反复对位敲击。主梁中段没有采用实心板材的冗余设计，而是排布了多组矩阵式方形镂空槽，镂空槽之间保留的加强筋沿主梁受力的剪切方向交错布置，既把构件整体自重控制在很低的水平，又能保证人员落座、桌面放置重物时，支撑件不会发生侧向弯折或者扭转变形。实际测试里，这类镂空加强结构在承受垂直桌面的静载荷时，应力会沿着每一道横竖交错的筋位均匀分散，不会在镂空边角出现应力集中开裂的问题，相比等重量的实心直板支撑件，抗扭刚度反而高出三成以上。

　　安装边界上，构件两端抱箍的内孔净尺寸严格匹配15毫米方管的外廓公差，抱箍侧壁预留的锁紧孔同轴度控制在0.1毫米以内，穿入标准紧固件之后，方管和抱箍之间不会出现旷量晃动。构件整体的轴向长度适配常规桌椅斜撑的跨距要求，安装完成后，支撑件隐藏在桌椅框架的侧方，不会突出磕碰过往人员，外露的棱边全部做了R2以上的圆角过渡，没有尖锐毛刺，即使是日常使用中肢体剐蹭也不会造成划伤。

　　设计过程中最先敲定的是两端抱箍的包角角度，包角如果小于180度，方管受侧向力时很容易从开口处滑脱，包角如果超过270度，方管卡入时需要的变形量过大，现场徒手装配难度会大幅提升，最终选定的210度包角，既保证卡入后方管的周向限位，又能让构件依靠自身微小的弹性形变完成预紧，穿入锁紧件之后完全锁死。主梁的镂空格栅排布也经过几轮调整，最初的方案是等大正方形通孔均匀排列，仿真验算后发现靠近两端抱箍的位置应力峰值偏高，后续把靠近两端的镂空槽尺寸逐步收窄，保留的筋位宽度向两端递增，让整个支撑件的刚度曲线从中间向两端平滑过渡，避免刚度突变带来的断裂风险。

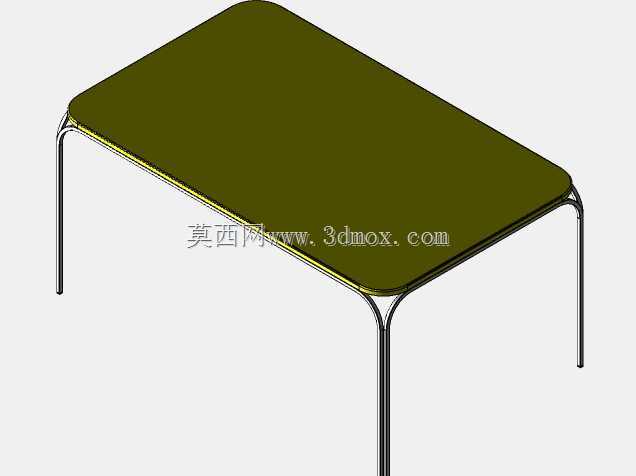

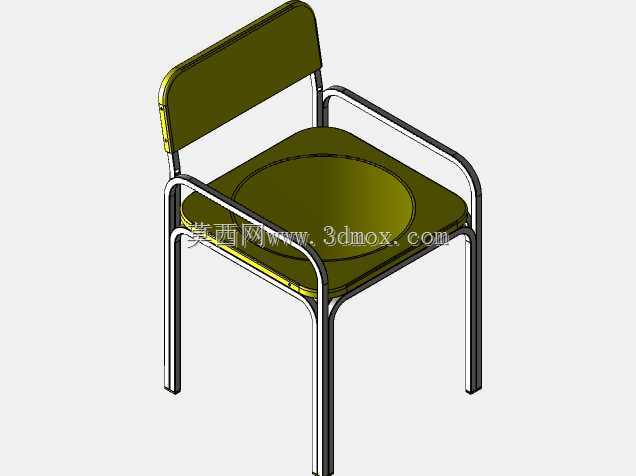

　　在实际家具搭建场景里，同一款构件可以通用在座椅的侧方斜撑、桌面下方的横向拉结、桌腿之间的交叉加固多个位置，不需要为不同安装位置开 open 多套模具，批量生产时只需要一套挤出或者冲压工艺就能完成加工，表面做喷塑或者阳极氧化处理之后，放在户外露天环境也能抵抗雨水锈蚀。很多临时展会的休憩桌椅、出租房快装家具都会采用这类连接结构，搬家或者展场撤场时可以把所有杆件拆解成平直方管，堆叠占用的空间不到整体焊接家具的五分之一，运输和仓储成本都能大幅降低。构件端部的铰接孔还可以配合快拆销实现角度微调，在不平整的户外地面搭建时，可以小幅调整支撑腿的张开角度，让桌椅整体保持水平，不会出现晃动摇摆的问题。
