欧标CEE7/7可连接电源插座组件

　　这套结构件围绕欧洲民用供电场景下的取电拓展需求展开，整套组件包含单路取电插座、四路分接插座、CEE7/7转C14输入转接线、C14输入转C13输出插座、C14一分二C13分流线缆以及C14延长线缆，覆盖了桌面工位、小型测试台、机柜内部供电、临时展会布线等常见的低压配电末端场景。在实际工程部署里，欧标墙面预埋插座往往点位数量有限，单工位往往需要同时给显示器、测试仪器、桌面辅助设备、小型电动工具供电，直接拖放普通排插既容易出现线缆拉扯错位，也无法匹配机柜内标准IEC供电接口的对接需求，这套组件就是针对这类痛点做的模块化拆分。

　　从结构设计思路来看，所有接插件的配合公差都按照民用接插件的通用插拔寿命要求设定，CEE7/7公头的接地弹片预留了0.3mm的弹性形变余量，插入墙面母座时不会出现卡滞或者松脱，插合后的保持力控制在30N到50N区间，既可以避免日常碰触导致断电，也不需要额外工具就能完成拔插操作。C14输入接口的导向倒角做了1.5mm的斜度处理，对接C13输出端时哪怕存在轻微的对位偏差，也能顺着导向面滑入配合位，不会出现插针顶弯的问题。分流线缆的分叉位置做了应力释放结构，线缆外被和注塑接头的衔接段长度设为15mm，日常反复弯折的时候应力不会集中在线芯焊点位置，长期使用不容易出现断芯故障。

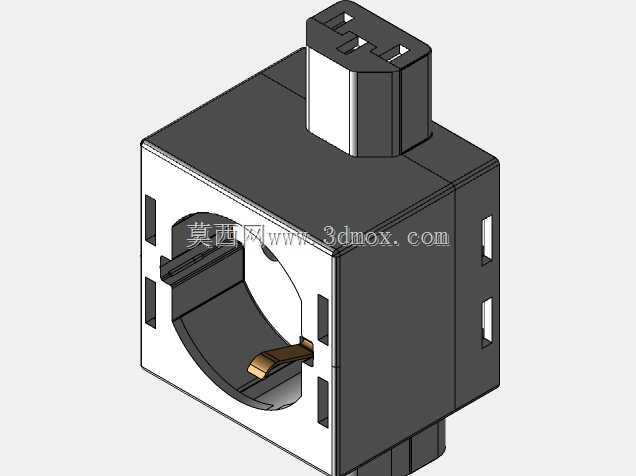

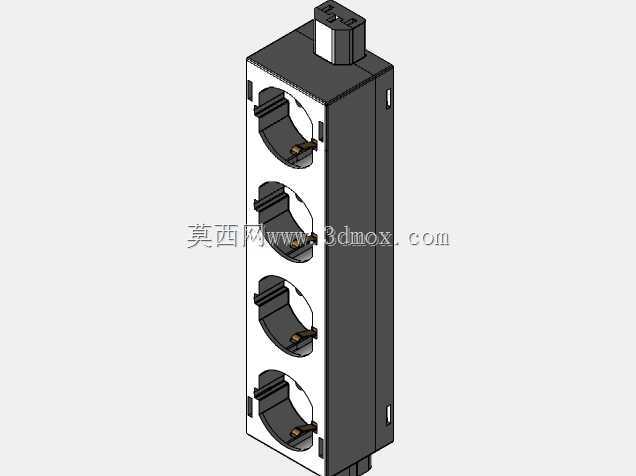

　　外形尺寸方面，单路CEE插座的本体轮廓控制在65mm×45mm×38mm，嵌入桌面安装时开孔尺寸预留60mm×40mm即可，插座面板和桌面贴合后突出高度不到8mm，不会磕碰手臂或者影响桌面设备摆放。四路分接插座的本体长度为180mm，宽度60mm，厚度40mm，四个输出插孔的中心间距设为42mm，哪怕插上车载电源适配器这类体积偏大的插头，相邻插头之间也不会出现互相干涉挤占空间的问题。C14转C13的转接段本体长度仅32mm，插在机柜PDU或者设备供电口上之后几乎不额外占用纵深空间，机柜关门的时候不会挤压到转接件。一分二分流线缆的两个C13输出端分叉间距为60mm，分别对接两台相邻设备的时候线缆不会出现过度弯折，弯曲半径始终大于线缆外径的5倍，符合弱电布线的弯曲半径要求。延长线缆的标准段长度预留了1.8m，常规工位从墙面插座到桌面设备的走线距离完全覆盖，布线时可以顺着桌架线槽收纳，不会出现多余线缆悬垂绊倒人员的隐患。

　　安装边界上，明装版本的插座本体两侧预留了M3螺丝固定孔，孔距为52mm，可以直接固定在铝型材工位架、木板桌面或者设备侧壁上；嵌入安装版本的侧边带弹性卡扣，卡入对应开孔后不需要额外打胶或者锁螺丝，拆卸的时候用平口工具轻轻撬动卡扣就能取出，后期维护更换非常方便。所有接插件的绝缘外壳都采用阻燃ABS材质，爬电距离在强电插片之间预留了超过6mm的间隙，满足低压电器的绝缘安全要求，带电部件和外壳之间的绝缘厚度不小于2mm，日常使用中哪怕出现轻微的液体泼溅，也不会直接引发短路风险。

　　不同组件可以根据现场需求自由组合：墙面只有一个CEE7/7插座的时候，可以先插入CEE7/7转C14的转接线，再接一分二分流线缆分出两路C13输出给两台台式设备，剩余接口可以通过延长线缆延伸到工位另一侧给临时测试设备供电；如果是机柜内部场景，直接将C14公头对接机柜PDU的输出口，转出的C13接口可以直接给服务器、交换机、测试仪器供电，不需要额外转接多余的排插，整个布线链路整洁规范，也方便后期梳理线路走向排查供电故障。
