测绘划线用多功能罗盘夹持支架

　　现场钣金放样、木工划线和玻璃裁切作业里，单靠手持圆规很难在长料、大板或异形工件上保持稳定半径。这套夹持式罗盘辅具把针尖定位、横梁导向和刀具装夹整合在一个C形座体上，解决的正是大圆弧划线时支点晃动、刀头偏摆和重复对位困难的问题。

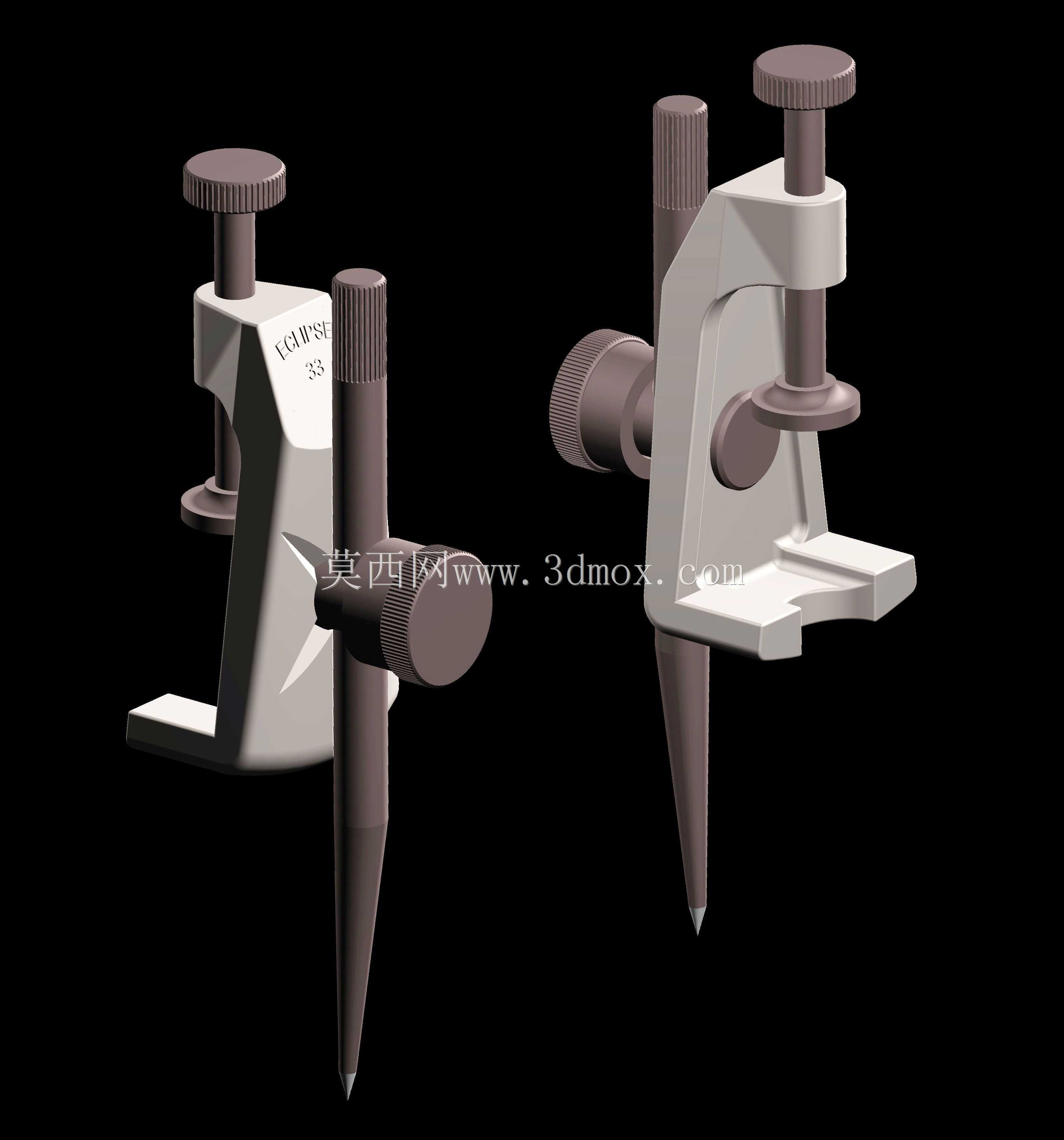

　　座体采用开口C形结构，一侧保留竖直针轴通道，另一侧布置水平旋钮与压头，底部伸出平直支撑脚。作业时支撑脚贴靠工件边缘或已加工基准面，针尖向下扎入木材、铝板、纸板等软质基准点，旋动顶部手轮即可锁紧针轴伸出量；侧面旋钮推动压头，把铅笔、手术刀、斯坦利刀或玻璃切割刀压在装夹位上。与普通小圆规不同，该结构不依赖两脚之间的固定铰接半径，而是通过外接横梁确定划圆半径，因此更适合大板料上的大直径圆弧。

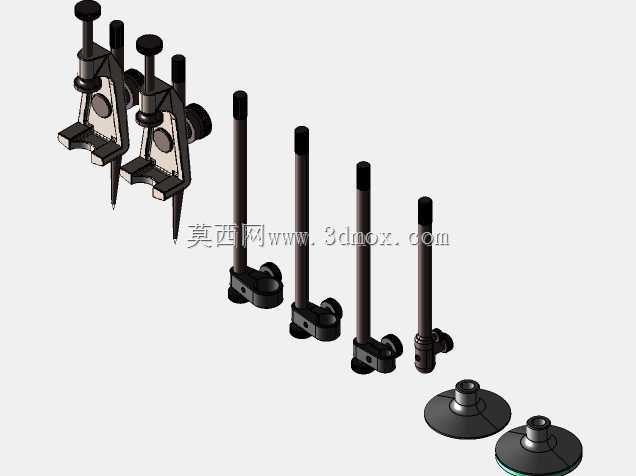

　　横梁接口按常见标记工具配套，适配15mm标记件和12mm标记件，也可更换铅笔附件、刀片附件和吸杯附件。横梁截面边界约为35mm×15mm，长度可按作业半径截取，木质或铝质型材都能作为替换件。选用木梁时成本低、易修磨，适合木工现场；选用铝梁时抗弯刚度更好，长半径划线时挠度小，适合金属样板和玻璃裁切。建模时需要重点控制横梁插孔与座体之间的同轴度，若孔位偏斜，针尖到刀刃的实际距离会随梁长放大，直接造成圆弧半径误差。

　　针尖组件承担定位基准功能，细长锥针穿过导向套后由顶部滚花旋钮锁紧。锥针端部应保留足够硬度和小圆弧半径，扎入软材时既能形成稳定凹点，又不能因过度下压造成板面凹坑。对于玻璃、抛光石材等不能扎针的表面，可改用吸杯附件形成负压支点，此时C形座的压脚仍需轻贴板面，避免吸杯受侧向力后脱开。

　　刀具装夹区没有做成复杂快换结构，而是采用旋钮加压和V形贴合面组合，目的是兼容不同杆径的划线工具。铅笔杆需要轻微压紧即可，过紧会压裂木杆；刀片类附件则要保证刃口伸出量一致，并用侧向压头限制转动。玻璃切割刀对姿态更敏感，刀轮轴线应相对划线切线保持正确方向，因此装夹面与横梁方向的垂直度需要在结构设计阶段预留调整余量。

　　从使用流程看，操作人员先在工件上确定圆心，将锥针或吸杯固定于该点，再把横梁穿入座体并量取针尖至刃口的距离，锁紧横梁后握住手轮附近匀速旋转。C形座底部支撑脚在旋转过程中贴住板面，承担部分倾覆力矩；顶部和侧部滚花旋钮提供手动锁紧力，不需要额外工具即可完成换针、换刀和调半径。

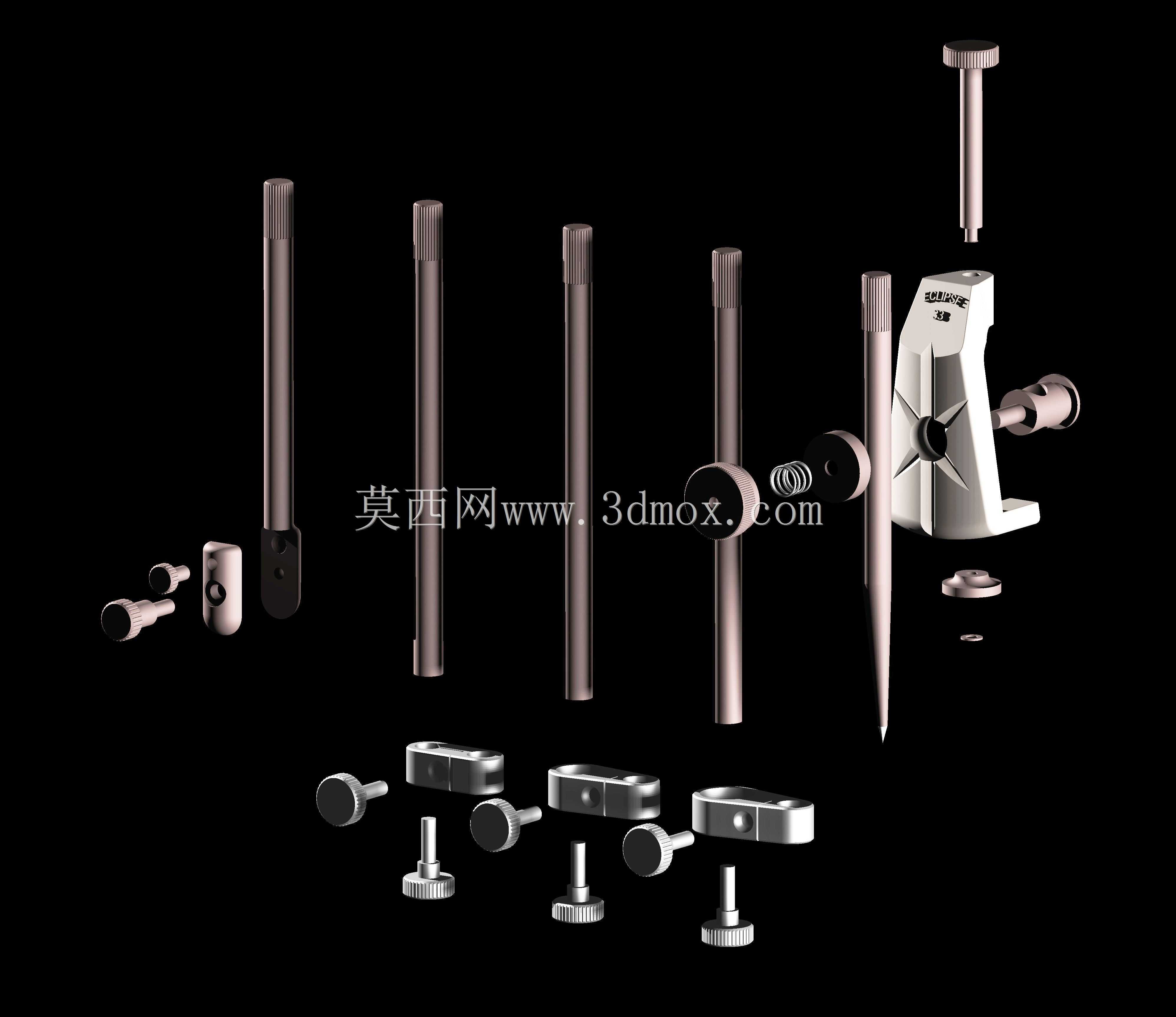

　　三维建模时应把座体分成本体、针轴、锁紧旋钮、压头、支撑脚、横梁和可换附件几个层级。本体内部要留出旋钮螺纹行程、压头退让空间和刀具插入通道，避免装配后出现干涉。滚花旋钮外径不宜过小，否则现场戴手套操作时摩擦力不足；压头端面建议增加软质垫或浅槽，既能夹紧圆杆，也能减少刀尖滑移。支撑脚底面与针尖轴线的相对高度决定了座体姿态，底面过高会使针轴受弯，过低则会在不平板面上拖拽。

　　该辅具常见于木模制作、广告板材裁切、玻璃加工、教学实训和维修放样。木工场景中可配合铅笔划大圆弧柜板；金属薄板场景中可换成划针或刀片做样板线；玻璃场景中则更换切割轮并使用吸杯定位。由于横梁可截长、附件可替换，同一座体能覆盖从小件圆弧到大幅面板材的多种划线半径，结构紧凑，维护点主要集中在针尖磨损、旋钮螺纹和压头垫片三处。
