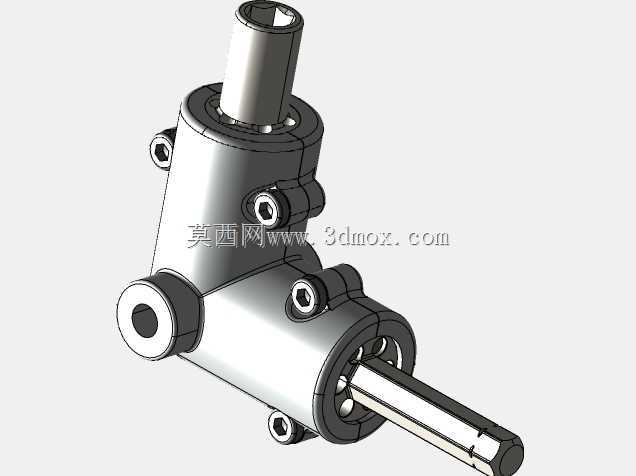

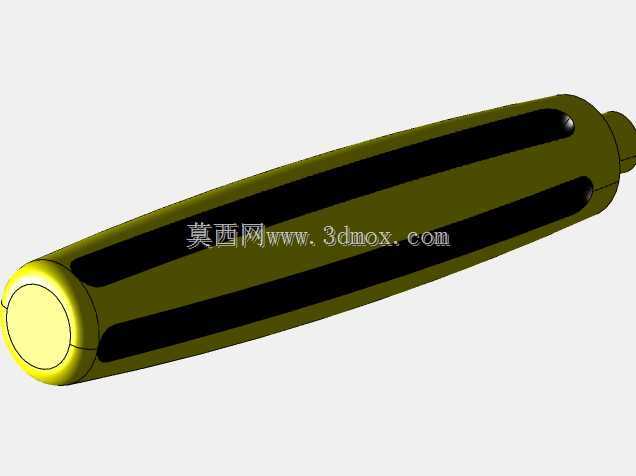

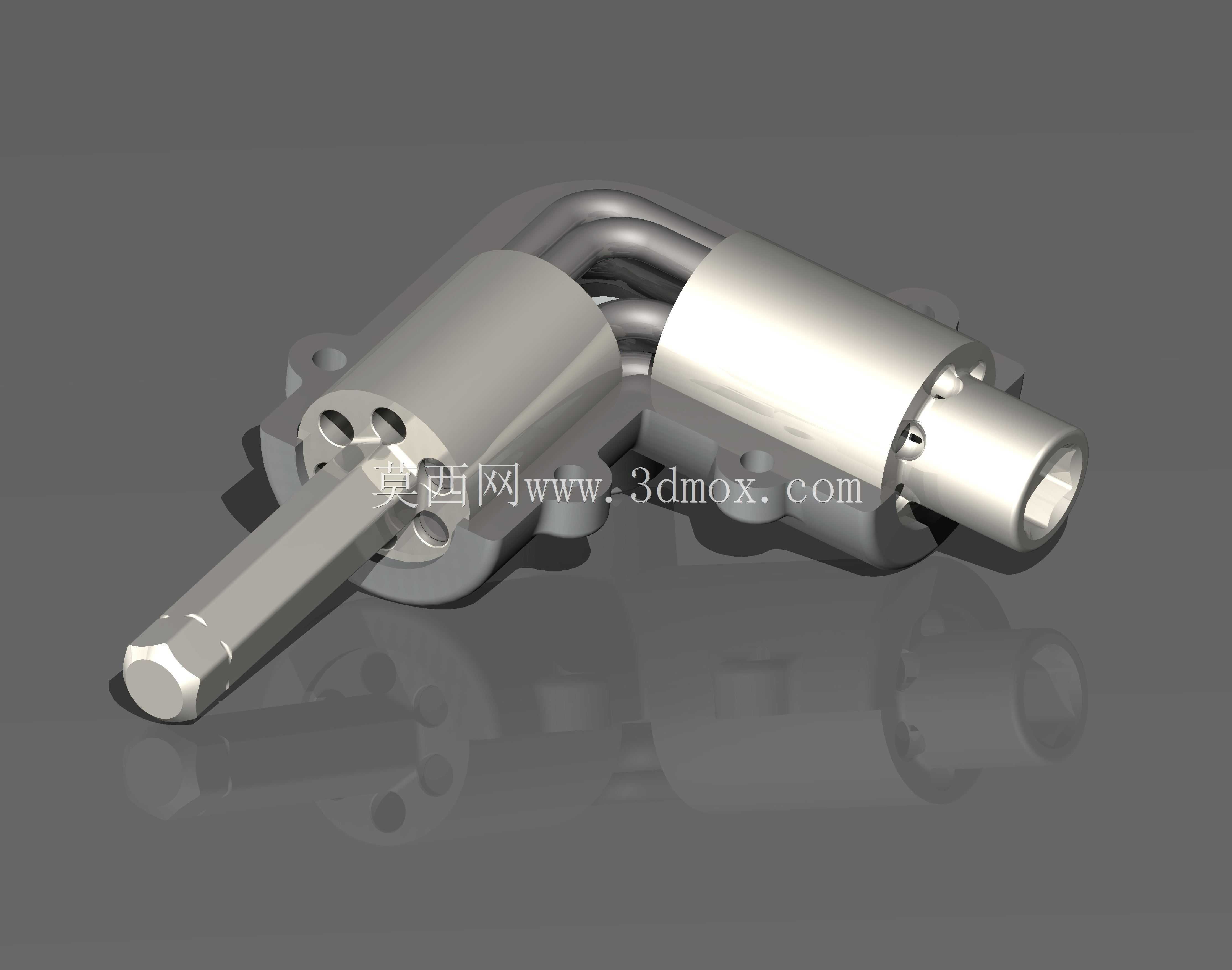

无齿轮直角霍布森接头拧紧辅助构件

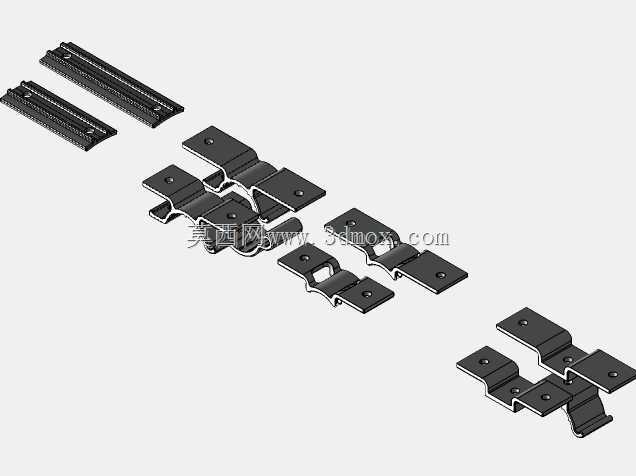

　　在自动化产线、传感器布设、小型机电设备装配以及机柜内部走线场景里，直角型霍布森接头的拧紧一直是比较棘手的工序。这类接头往往布置在面板内侧、支架拐角或者设备侧壁的狭小空间，普通扳手难以垂直贴合紧固件端面，直柄工具又会被相邻管线、钣金棱边干涉，操作时很容易出现滑牙、拧不到位或者反复对位耗时过长的问题。这套辅助构件正是针对这类直角接头的拧紧需求做的结构方案，整体由两根平行长槽轨和多组成型折弯压片组成，没有采用齿轮传动，而是通过槽轨导向加压片卡位的方式，把外部拧紧力矩稳定传递到直角接头的受力位置。

　　从实际使用逻辑来看，长槽轨承担导向与承载作用。轨身沿长度方向开设连续通槽，槽宽与压片端部的凸台、紧固件杆径形成配合，作业时压片可以沿槽轨滑动，根据接头在面板上的实际间距调整卡位位置，不需要为每一种安装孔距单独定制工装。两根槽轨平行布置后，能够同时约束多组压片的运动方向，避免拧紧过程中压片绕紧固件轴线偏转，保证受力面始终贴紧接头的直角折弯段。轨体边缘做了加厚处理，承受侧向反力矩时不容易发生翘曲，在批量装配工位上可以反复使用。

　　折弯压片是这套构件里直接接触接头的部分。每片压片都经过多次折弯，形成阶梯状的贴合轮廓：一端带孔，用于穿过紧固件或定位销；中间的折弯面压住霍布森接头的直角肩部；另一端的折边则卡在接头侧面，防止拧紧时压片从接头上滑脱。多片压片组合使用时，可以分别压住接头的不同受力点，把拧紧力分散到接头壳体上，避免单点受力导致塑料接头开裂或者金属接头变形。压片表面的孔位与槽轨通槽对齐，紧固件穿过之后，既能沿槽调整位置，又能在锁紧后把压片和槽轨固定成一个刚性整体。

　　设计这套构件时，重点考虑的是狭小空间里的操作可达性。直角接头本身改变了管线走向，接头后方往往没有足够空间容纳大型工具，因此构件整体采用薄片式堆叠结构，槽轨和压片的厚度都控制在较小范围，能够顺着面板与接头之间的缝隙插入。无齿轮的设计也减少了内部传动间隙，工具头部不会因为齿轮背隙产生晃动，对位更加直接。对于需要在传感器安装支架、电气接线盒、小型气动控制板上密集布置直角接头的工位，这种槽轨加压片的组合可以一次覆盖多个接头，逐位锁紧，减少工具反复进出狭小空间的次数。

　　安装边界方面，槽轨的长度决定了一次作业能够覆盖的接头分布范围，长槽方向允许压片在较大区间内连续调节，适配不同孔距；槽轨宽度方向则要保证两根轨之间的距离大于接头本体的最大宽度，避免轨体压住接头中间的管线接口。压片的折弯高度需要与接头直角段的高度匹配，折弯面过低会压不到受力肩部，过高则会在拧紧时顶住上方面板，因此在三维建模过程中，压片的每一段折弯半径、折弯角度和孔边距都要结合具体接头外形核对。压片端部的孔位与槽轨通槽对齐后，紧固件的轴线应垂直于安装面板，这样拧紧力矩才不会产生侧向分力。

　　在结构建模时，长槽轨可以先绘制基础长条实体，再切除通槽并对槽口边缘做倒角，去除应力集中；折弯压片则适合用钣金思路建立，先展开平板轮廓，预留孔位，再按折弯线逐段成型，折弯半径选取与板材厚度相匹配的数值，保证工艺可加工性。装配时把压片凸台落入槽轨通槽，模拟压片沿槽滑动的极限位置，检查最小间距下压片之间是否发生干涉，同时核对压片折弯面与直角接头肩部的贴合面积。贴合面积过小会导致压强过大，容易损伤接头表面；贴合面积过大则可能与相邻接头或管线碰撞。

　　这类辅助构件常用于传感器装配线上的直角接头锁紧、控制柜内部线缆固定件安装、小型设备侧壁气路接头装配，以及售后维护中对空间受限部位的接头复紧。它不依赖复杂传动机构，依靠槽轨导向和压片形面贴合来传递拧紧力，结构简单、维护方便，针对直角霍布森接头这一类难操作紧固件，能够明显改善拧紧时的受力状态，提高狭小安装空间内的装配可靠性。
