金属薄膜印刷双色打印模块结构设计

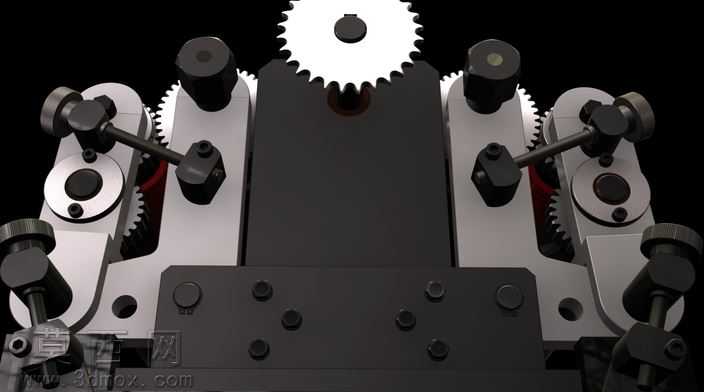

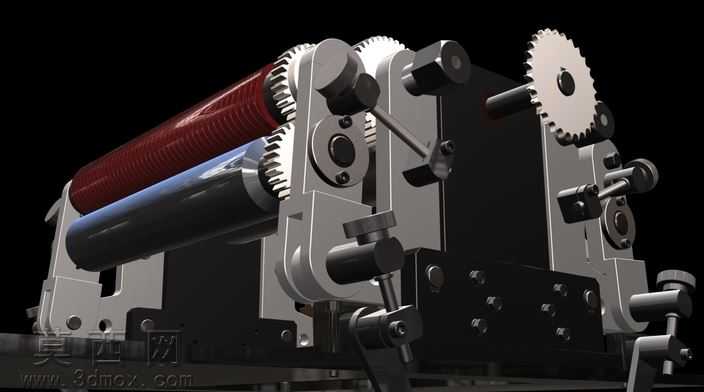

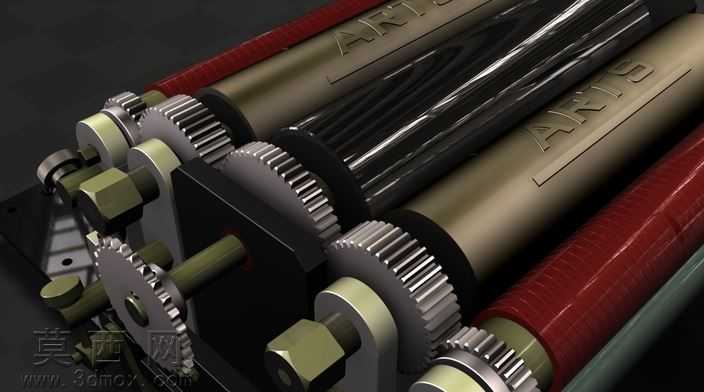

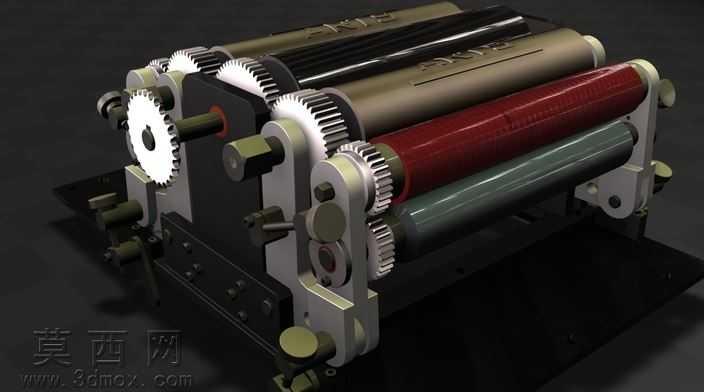

本模型为金属薄膜印刷场景所用的老式双色打印模块，整体采用三维参数化建模完成，完整还原了传统双色印刷核心执行单元的机械构造。建模过程中对每一组传动齿轮、印刷辊轴、定位紧固件都做了等比例尺寸还原，严格遵循老式印刷设备的传动配合逻辑，保证各部件装配关系准确无干涉。渲染阶段针对不同部件做了差异化材质处理：传动齿轮采用哑光金属材质，还原钢制齿轮经热处理后的磨砂金属质感，齿面做了细微的磨损纹理处理，贴合老式工业设备长期使用的真实状态；多根印刷辊轴分别做了抛光亮面金属与红色橡胶包覆层的材质区分，亮面金属辊模拟镀铬辊的高反光镜面效果，红色橡胶层还原胶辊的哑光弹性质感，辊身表面蚀刻的品牌标识也做了凹凸纹理还原，提升模型的细节真实度；紧固件与机架部分采用发黑处理的金属材质，呈现暗调哑光金属质感，区分不同功能部件的材质差异。结构设计上，该模块采用多辊平行排布布局，通过同轴串联的不同直径齿轮组实现动力传递，不同齿数的齿轮匹配对应直径的印刷辊，保证双色印刷过程中两根着墨辊的线速度一致，避免印刷过程中出现薄膜拉扯、套色错位的问题；辊轴两端采用六角锁紧螺母做轴向定位，可通过调整螺母锁紧程度微调辊轴间隙，适配不同厚度的金属薄膜印刷需求，机架上预留的安装定位孔可直接将模块整体装配到印刷设备主机架上，无需额外做适配改装。设计思路围绕老式金属薄印刷的工艺需求展开，摒弃了现代印刷设备的复杂气动、电控辅助结构，采用纯机械传动实现双色套印功能，结构简单可靠，维护成本低，可直观展现传统接触式印刷设备的核心工作原理，也可作为印刷机械结构教学、老式工业设备复原设计的参考模型，模型各部件均为独立可编辑实体，可根据需求拆解查看内部传动逻辑，也可修改参数调整辊径、齿轮齿数来适配不同的印刷幅面与速度需求。
