带减重孔结构的组合式凸轮齿轮传动件

项目分类:通用机械零部件 发布时间:2016-03-18 ID:87527
  • 带减重孔结构的组合式凸轮齿轮传动件
  • 带减重孔结构的组合式凸轮齿轮传动件
  • 带减重孔结构的组合式凸轮齿轮传动件

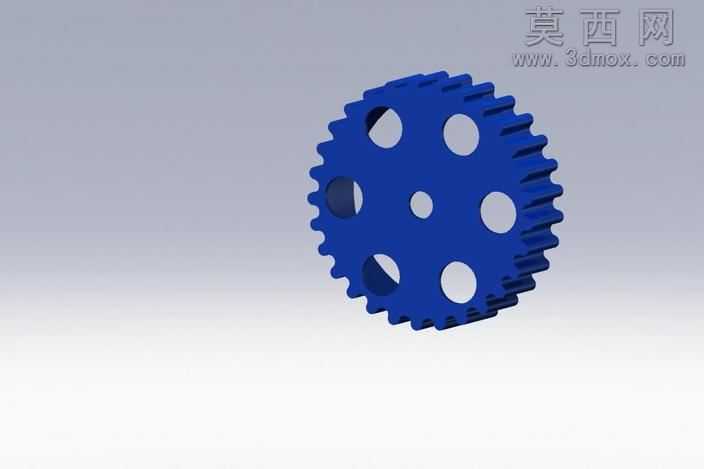

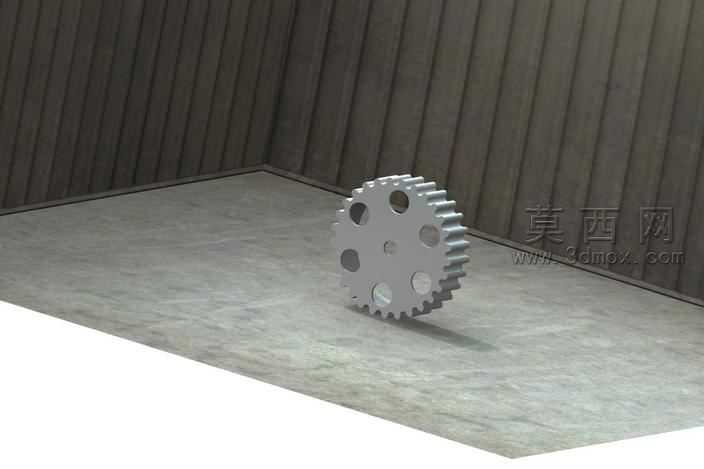

本作品为整合凸轮与齿轮功能的一体化传动零件三维模型,采用SolidWorks软件完成全参数化建模,建模过程严格遵循机械设计规范,先绘制齿轮分度圆、齿顶圆、齿根圆基准轮廓,通过渐开线方程生成标准齿形曲线,经拉伸凸台生成齿轮基体,再整合凸轮轮廓特征,将两种传动结构融合为单一零件,减少装配环节的累积误差。模型完成后对齿面、凸轮工作面做了圆角过渡处理,避免应力集中,提升零件实际使用中的疲劳强度。渲染阶段采用哑光金属材质模拟45号钢调质后的表面质感,添加环境反射与柔和阴影效果,清晰呈现零件的轮廓细节与结构特征,轮齿的齿向、齿距均匀规整,凸轮轮廓曲线顺滑无拐点。结构设计上,零件基体上开设多个大小不一的圆形减重孔,在保证零件结构强度、刚度满足传动载荷要求的前提下,有效降低零件自身重量,减少传动过程中的转动惯量,提升传动系统的响应速度与运行稳定性;轮齿分布于零件外圆整周,可与配对齿轮实现连续啮合传动,凸轮轮廓与齿轮基体同轴设置,可在齿轮传递旋转运动的同时,通过凸轮轮廓驱动从动件完成预设的往复运动规律,实现单零件同时传递旋转动力与驱动从动件做规律运动的复合传动功能,可简化传动系统的结构布局,减少传动链的零件数量,提升整体机构的紧凑性。设计过程中对齿根强度、凸轮工作面接触应力做了模拟校核,确保各结构尺寸匹配传动载荷要求,减重孔的位置避开了齿根受力区域与凸轮工作面的受力传递路径,不会对零件的承载能力造成负面影响,模型的所有特征均保留完整参数,可根据实际使用需求调整模数、齿数、凸轮升程、轮廓曲线、减重孔尺寸等参数,适配不同的传动工况需求,可直接用于机械传动机构的虚拟装配、运动仿真、工程图导出,为相关传动装置的设计提供可靠的三维模型参考。
