医用压缩空气气瓶带CGA针式瓶阀结构

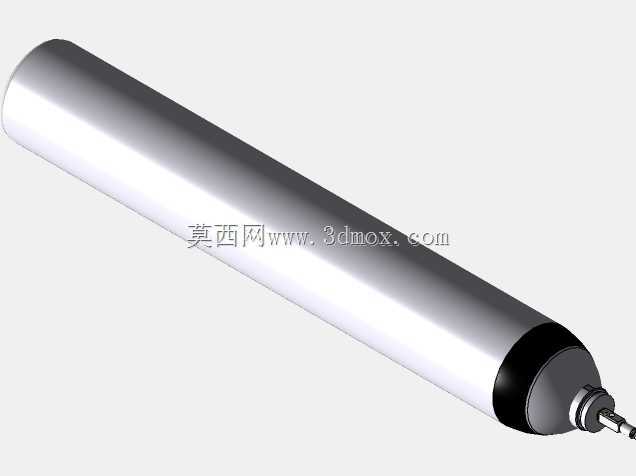

　　该三维结构围绕医院集中供气系统末端的移动式压缩空气储运用气瓶展开，瓶体采用长直无缝高压筒体构型，整体轴线方向为主要布置方向，筒体两端采用旋压收底与端肩收口工艺成型，底部为圆弧封死结构，无需额外安装底支座即可在直立放置时获得稳定支撑，瓶口端集成针式CGA规格瓶阀，阀体外伸接口预留标准外螺纹与快插对接位，可直接匹配医院供气站的充气接头、病房移动设备的调压输气管路。

　　从实际使用场景来看，这类气瓶主要部署在手术室旁备用气源站、急诊抢救室移动供气推车、ICU床位旁备用气源点位，当医院中心供气系统出现管路压降异常、分区检修断供时，可快速切换至该瓶装压缩空气，为呼吸机、气动手术工具、麻醉机驱动气路提供符合医用纯度要求的压缩空气；也可随野战医疗方舱、基层巡诊医疗队外出转运，在无中心供气管网的临时诊疗点承担独立气源功能。和普通工业压缩空气气瓶不同，医用场景对内层洁净度、阀件密封无油脂要求极高，建模时瓶体内壁预留了钝化处理层的厚度余量，瓶阀所有过流部件的流道转角均做圆弧过渡，避免出现清洁死角，方便后续做脱脂、钝化与医用级洁净度校验。

　　结构设计层面，筒体主体选用薄壁高压无缝钢管参数基准，长径比控制在适配医用推车绑带固定的合理区间，既保证单瓶储气量满足常规4小时以上的连续供气需求，也避免瓶身过长导致移动转运时通过病房门、电梯轿厢出现干涉；瓶肩位置做平滑锥度过渡，将筒体的环形载荷均匀传递到瓶口螺纹段，瓶口采用标准高压气瓶外螺纹加工基准，和CGA针式瓶阀的连接基座做同轴度约束，阀件和瓶肩之间预留紫铜密封垫片的安装槽位，装配后可实现高压下的静密封，杜绝医用气体泄漏。针式瓶阀的操作端采用细长阀杆结构，阀尖采用硬质合金研磨密封面，旋转手轮（本模型中接口端预留手轮安装位）即可带动阀杆轴向进给，通过阀尖压紧阀座实现气路通断，微调行程可以精准控制输出流量，避免开启瞬间高压气流冲击下游精密调压阀造成膜片损坏。

　　安装边界方面，瓶身圆柱面的外径尺寸适配通用医用气瓶推车的环形抱箍，抱箍安装位置距离瓶底的高度符合人体工学推扶的重心区间，转运时不会出现头重脚轻的倾翻风险；瓶阀伸出瓶肩的总长度控制在安全防护范围内，配套的瓶帽安装位在阀件外侧预留足够空间，气瓶直立存放时瓶帽触地不会压弯阀杆；接口端的连接螺纹规格和常规医用氧气调压阀、空气过滤减压阀的入口接口完全通用，现场更换配件时无需额外加工转接头。建模过程中对筒体的壁厚做了等厚约束，两端收口位置的壁厚渐变区域做了应力分散的曲面处理，瓶阀和瓶口的螺纹连接副完整还原了牙型轮廓，密封面的贴合宽度、阀杆的导向段长度都按照高压气瓶阀的实际装配关系搭建，既可以用于医护供气设备的布局选型校核，也可作为压力容器类课程设计、医用气体系统实训的结构参考样件，工程师在做移动医疗设备集成时，可直接调取该模型校验推车绑带位置、设备舱容纳空间、阀件操作空间是否存在干涉，提前规避现场装配时出现的管路对接错位、瓶阀操作空间不足等实际问题。
