不锈钢长腿高压针型截止阀结构设计

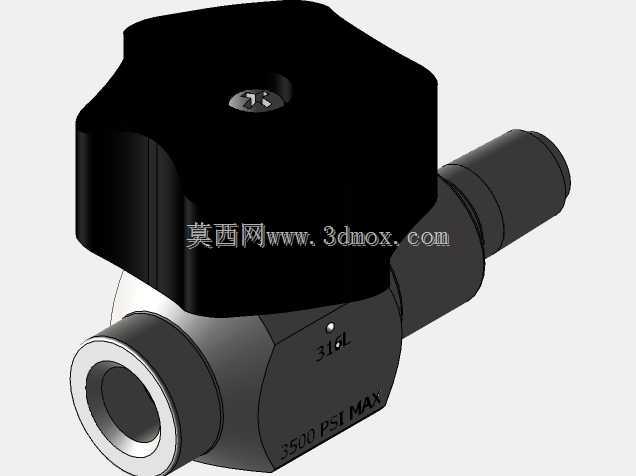

　　该阀体采用316L不锈钢锻件加工成型，整体为直角式两通流道布局，侧向伸出的加长操作手柄与阀体轴线呈垂直布置，这种长腿结构在高压小通径管路里主要解决两个现场问题：一是操作人员戴厚防护手套时仍能获得足够扳动力矩，二是手柄回转半径远离密集排布的相邻管路接头，避免开关动作时与周边仪表、卡套管发生干涉。阀体端部加工1/4NPT锥管内螺纹，适配实验室气相色谱仪、高压加氢反应釜进料管线、水切割设备增压回路、CNG加气站取样支管这类公称通径极小但工作压力极高的工况，阀体侧面激光蚀刻的3500PSI MAX标识明确标定了额定工作压力边界，建模时严格按照ASME B1.20.1标准还原NPT螺纹的锥度、牙型角与有效旋合长度，锥螺纹段长度预留出足够的密封啮合余量，装配时配合聚四氟乙烯生料带或厌氧管螺纹密封胶即可实现金属-螺纹复合密封，无需额外加装平垫。

　　从内部流道设计逻辑来看，这类针型高压阀的截流元件为淬硬处理的锥形阀针，阀针与阀座采用锥面线性密封，相比球阀的球面密封，针型结构在小开度下可以实现极精细的流量调节，常被用作高压系统的取样阀、压力表根阀、仪表隔离阀，而非主路大通径切断阀。建模过程中先完成阀体锻坯的实体建模，再在直角交汇腔体内切除出平滑过渡的流道孔，流道转角处做圆角过渡以降低高压介质冲蚀，避免直角死区造成的应力集中；阀体上部的阀杆填料腔依次填入PTFE填料、填料压盖，通过压紧螺母提供预紧力，高压工况下填料函的轴向尺寸经过校核，保证阀杆往复旋转动作时介质不会从杆部外漏。

　　顶部的黑色加长手柄采用酚醛层压塑料材质，这种材料在高压管路意外泄漏低温介质时不会像金属手柄那样快速导冷造成操作人员冻伤，同时绝缘特性可以避免阀体静电积聚，手柄外形做了多面切边的蝶形轮廓，侧面圆弧过渡，中心嵌入一字锁紧螺钉将手柄固定在阀杆方头上，手柄旋转90度即可完成全开全关动作，长腿的力臂长度经过力矩平衡计算，操作人员单手施加约15N的切向力即可达到阀座密封所需的关闭力矩，无需借助扳手强行加力，避免过度扭矩顶伤软阀座。

　　安装边界方面，阀体两个NPT接口的中心距、手柄全开状态下的最大回转半径、阀体底部到手柄顶端的总高度都在三维装配时需要提前核对：在仪表柜内部密集排布的阀组安装场景中，相邻两台阀的中心间距要大于手柄回转直径，预留出手指操作空间；阀体侧向伸出的接口尾部做了外六角扳拧面，现场安装时可以用开口扳手卡住阀体受力，避免旋紧螺纹时扭矩传递到内部阀杆造成密封面错位。阀体上的316L材质标识位置选在手柄下方的外露平面，既方便运维人员材质核验，又不会被手柄遮挡。整个模型把锻件本体的拔模斜度、加工面的粗糙度差异、非加工面的锻造纹理预留特征都做了区分，装配体里阀针、阀杆、填料、压盖、手柄、锁紧螺钉各零件独立建模，干涉检查确认阀杆全行程动作时没有零件磕碰，可直接用于高压管路系统的布局设计、阀组预制装配校核以及运维操作空间模拟。
