防爆型青铜管路直动式电磁阀结构

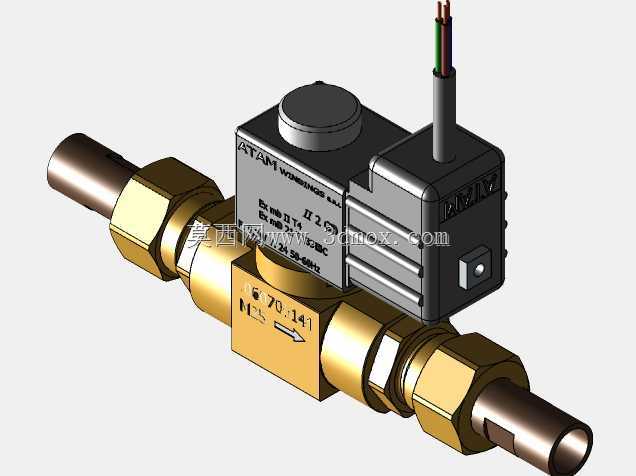

　　这套三维结构还原的是一款适配12mm青铜管路的防爆直动电磁阀，整体围绕易燃易爆工况下的流体通断需求展开设计，阀体部分采用青铜锻压成型，两端配置扩口式锁紧接头，可直接对接同规格紫铜或青铜输送管路，接头处的六角锁紧螺母预留标准扳手操作空间，现场装配时无需额外定制工装，普通开口扳手即可完成管路对接与密封压紧。

　　从实际应用场景来看，这类带防爆线圈的电磁阀多用于化工分析管路、燃气供给支路、实验室特种气体输送线以及有防爆要求的车间流体控制系统，普通民用电磁阀的线圈壳体多为普通塑封结构，在存在挥发性可燃气体、粉尘爆炸风险的区域无法满足电气安全要求，这款产品的线圈部分采用隔爆型壳体封装，接线端单独设置密封接线腔，动力线缆通过防爆格兰头引入腔体内部，从结构上隔绝线圈通断瞬间产生的电弧与外界危险介质接触。

　　结构设计上，阀体流道采用直通式布局，介质从一端接头进入后，径直穿过阀座密封腔从另一端流出，流道内没有突兀的节流台阶，一方面可以降低流体通过时的压力损失，另一方面也能减少介质内微小杂质在阀腔内部的滞留堆积。阀杆的动作行程经过压缩，属于直动式启闭结构，即便管路入口压力处于较低区间，线圈通电产生的电磁吸力也可以直接驱动密封阀芯完成抬起动作，不会出现先导式电磁阀在低压工况下启闭滞后、无法完全开启的问题。

　　线圈组件与阀体之间采用模块化插接装配，两者的结合面设置定位止口，现场维护时如果线圈出现老化损坏，不需要将整个阀体从管路上拆解下来，只需松开线圈固定卡扣即可直接替换防爆线圈组件，大幅降低停机维护的工时成本。线圈壳体表面的散热筋沿轴向均匀分布，既可以增加壳体与外界空气的接触面积，带走线圈长时间通电产生的焦耳热，也能强化隔爆壳体的结构强度，承受壳体内部意外燃爆时的压力冲击。

　　安装边界方面，阀体两端的接头同轴度在建模时严格对齐，整体横向占用空间沿管路轴线方向延伸，阀体中部的线圈组件向上凸起，接线线缆从线圈侧上方的格兰头引出，布线时需要在线圈顶部预留至少一倍线缆弯曲半径的走线空间，避免线缆过度弯折导致密封层破损。两侧六角螺母的外接圆尺寸在布局时已经考虑了扳手操作的侧向间隙，管路排布时不需要在接头周边预留过大的操作空间，相邻并行管路之间保留常规安装间距即可完成锁紧操作。

　　建模过程中对阀体表面的流向标识、线圈壳体的参数刻印、接线腔的固定螺钉细节都做了还原，装配时可以直观核对介质流向与阀体箭头是否一致，避免反向安装导致阀芯密封失效。青铜阀体的抗腐蚀特性也让这款阀可以适配多数中性气体、轻度腐蚀性流体的输送场景，密封件采用耐油耐老化的丁腈橡胶材质，在常规工况温度区间内可以长期保持密封面的贴合精度，不会出现内漏超标问题。
