双级隔膜式压力调节器结构造型

　　该结构对应气体管路中常见的双级压力调节装置，主体围绕高压输入、两级降压、稳定输出和压力显示四个功能区域展开。现场使用时，上游通常连接钢瓶、汇流排或实验室气源，下游接入分析仪、色谱设备、焊接配气面板或小型工艺气路。与单级减压阀相比，双级结构把一次高压降幅和二次精细稳压分开处理，在钢瓶压力随消耗逐渐下降的过程中，出口压力波动更小，适合对载气、保护气、标准气流量连续性要求较高的场合。

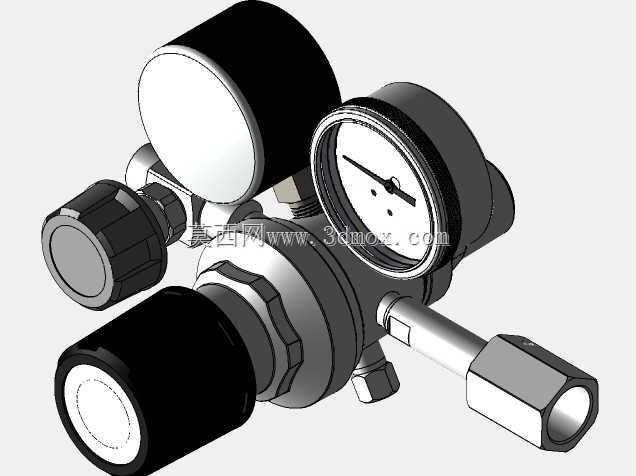

　　外形上可以看到两只圆形压力表分别布置在阀体两侧，表盘朝向操作者，便于在安装后直接读取入口和出口压力。表壳通过短接头与本体连通，周围保留了扳手空间和读数视野，避免管路接头遮挡刻度。阀体中部为多级腔室叠合结构，外部以六角锁紧螺母和台阶式压盖体现装配关系，既反映内部膜片、弹簧、阀座的压紧方式，也方便在维修时按顺序拆解。前端黑色旋钮为调压手轮，旋转时改变弹簧预紧力，进而推动膜片和阀芯平衡，实现出口压力设定；手轮外缘做滚花处理，戴手套操作时仍有足够摩擦力。

　　侧向伸出的金属接头为气缸连接端，端部采用内螺纹六角结构，可与硬管、卡套接头或软管组件对接。接头轴线与主体保持一定偏置，使管路走向不必紧贴表盘，给安装扳手留出旋转角度。底部和侧面还保留了小型辅助接口，可用于安全阀、吹扫口、压力开关或堵头配置，这在分析仪器气路中很常见：同一本体通过不同接口组合，就能适应高纯气、惰性气、可燃气体或混合气体的布置需求。

　　设计思路上，隔膜承压腔位于阀体与上盖之间，膜片把调节弹簧腔和介质腔隔开，既减少运动部件对气体的污染，也能在出口压力变化时快速响应。高压入口侧优先承受钢瓶残余压力，阀座通径较小，以节流方式完成第一级降压；第二级腔室容积相对舒展，配合膜片面积放大压力反馈，使低压输出更平稳。三维造型中各零件的同轴关系需要重点控制：手轮、调节螺杆、弹簧座、膜片中心盘和阀芯应落在同一轴线上，否则会出现卡滞、回座偏差或稳压曲线漂移。

　　安装边界方面，调节器整体呈横向展开形态，两只压力表和手轮构成主要外廓。布置面板时，不能只按阀体中心距开孔，还要为表盘直径、手轮旋转半径、接头扳手角和管路弯曲半径预留空间。靠墙安装时，压力表背面应保留拆卸余量；接入钢瓶时，入口接头需核对螺纹规格和密封面方向，避免错牙装配。维护角度看，阀座、膜片和密封垫属于易损部位，模型中清晰的分层结构有助于拆解培训、备件核对以及装配干涉检查。对于设备选型人员，该类结构重点关注入口最高压力、出口调节范围、压力表量程、接口螺纹、介质兼容性和膜片材质；对于结构建模人员，则应准确表达双级腔室、膜片压紧边、手轮防滑纹、接头六角面和表壳相对位置，使数字样机既能用于展示，也能服务于气路布局和安装校核。
