带22毫米青铜钎焊配件黄铜隔膜截断阀

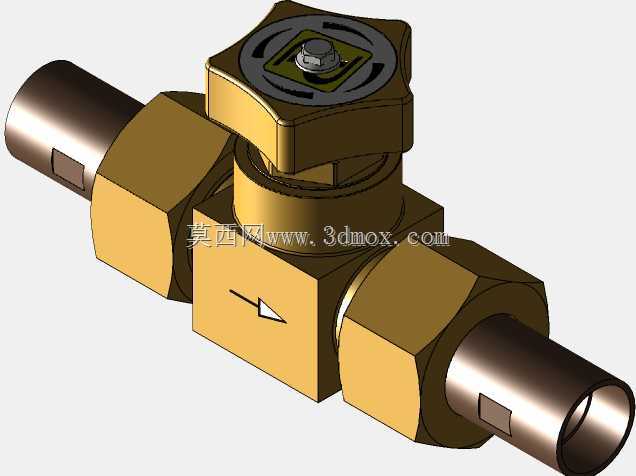

　　这套隔膜截断结构主要面向制冷管路、低温流体输送、实验装置和小型工艺管线的通断控制场景，阀体采用黄铜锻件加工思路，两端配置22毫米青铜钎焊接管，适配现场铜管直接钎焊连接的施工方式，减少螺纹密封带来的泄漏点。阀体中部为方形承压腔体，内部流道沿轴向直通，介质流向由阀体表面箭头标识明确，装配时需保证箭头方向与管路实际流向一致，避免反向承压改变隔膜密封副的受力状态。顶部手轮采用多边形防滑轮廓，手轮中心设置启闭状态标识结构，旋转手轮时通过阀杆带动内部隔膜升降，隔膜将阀腔与上部驱动机构完全隔离，介质不会接触阀杆螺纹等运动部件，既避免输送介质外漏，也防止外部杂质进入阀腔。两端六角锁紧螺母用于压紧接管与阀体的配合部位，钎焊接管端部预留直管段，

　　现场装配时可直接与同规格铜管承插后钎焊，接管侧面的小平面定位结构可在焊接工装中限制阀体转动，保证多管路并排布置时手轮朝向统一。从安装边界来看，阀体轴向总长度需预留两端接管插入管路的操作空间，手轮顶部到阀体底部的高度方向要留出扳手旋转和手动启闭的操作余量，相邻并联管路的中心距不能小于阀体对角宽度，避免手轮转动时与相邻管线干涉。设计过程中首先确定DN11通径的流道截面，在保证额定流量的前提下控制阀体方形腔体的壁厚，黄铜材质的承压能力满足常规制冷和低压流体工况，青铜配件与铜管的焊接相容性更好，钎焊时焊缝成型稳定。隔膜作为核心密封件，其压紧轮廓与阀体上部密封面完全贴合，阀杆行程仅需满足隔膜抬起后流道完全开启即可，

　　过大的行程会造成隔膜过度拉伸降低使用寿命。手轮的多边形造型除了防滑，也可在需要附加力矩时用扳手轻夹辅助启闭，手轮表面的环形标识区可直观反馈阀位，巡检人员不用近距离操作就能判断管路通断状态。阀体中部的箭头标识在建模时直接做凸起特征，不会因长期使用磨损消失，两端六角部位的尺寸适配标准开口扳手，装配锁紧时可固定阀体避免接管随动。在制冷机组管路布局中，这类隔膜阀常布置在蒸发器、冷凝器旁通支路，用于检修时截断局部管路，钎焊连接的密封性适配制冷剂输送要求，隔膜结构不会出现阀杆填料处的制冷剂微漏问题。在实验室气体管路中，黄铜材质适配多数惰性气体和低压流体，22毫米接管可匹配常用紫铜管规格，安装后无需额外螺纹密封带，减少管路内的杂质残留风险。

　　三维建模时需重点还原内部隔膜的压缩状态、阀杆与手轮的配合间隙、两端接管与锁紧螺母的装配关系，阀体流道的过渡圆角要符合加工工艺，避免直角区域造成流体滞留。方形阀体的加工基准面选取底部平面，铣削成型后可直接作为装配定位基准，保证两端接管的同轴度。顶部阀盖与阀体的连接部位预留密封垫安装空间，隔膜边缘被阀盖和阀体端面压紧，周向压紧力均匀分布，不会出现局部密封不严的情况。手轮与阀杆的连接采用防松结构，频繁启闭时手轮不会松脱，整体结构没有外露的易锈蚀部件，黄铜和青铜的耐蚀性适配多数常规工业流体环境，长期使用后外部仅需简单擦拭即可维护。
