F4208黄铜低温电磁阀结构设计

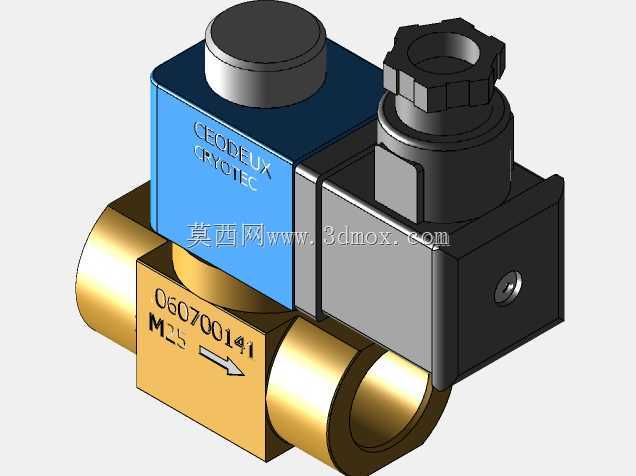

　　该模型呈现的是一款面向低温流体管路的直动式电磁阀，阀体采用黄铜锻件加工，两端为G1/2内螺纹接口，适配公称通径约15mm的工艺管路，整体由下部黄铜流道本体、中部蓝色电磁线圈组件、上部黑色接线防护结构三部分堆叠组成，结构紧凑，轴向沿管路方向布置，线圈与接线盒垂直于流道轴线向上延伸，占用管路径向空间约为阀体宽度的1.8倍，在成套设备布局时可直接贴邻管路支架安装，无需额外预留侧向操作空间。

　　从实际工况适配角度看，这类阀件多用于低温气体输送系统、实验室特气柜、小型制冷机组以及半导体辅助工艺管路中，承担远程通断介质流路的功能：线圈得电后内部衔铁吸合，带动阀瓣抬起打开流道；失电时依靠弹簧复位切断通路，响应速度快，可配合PLC开关量输出实现自动化联锁控制。阀体表面刻印的流向箭头明确了介质通行方向，安装时必须保证箭头与管路介质流向一致，反向安装会导致阀瓣密封面承受反向压差，出现关闭不严甚至内漏超标问题；阀体上标注的编号为生产批次追溯标识，建模时保留该特征可用于生产现场的物料核对与装配指导。

　　结构设计层面，黄铜本体采用两通直通式流道，流道内壁做圆滑过渡，减少低温介质通过时的局部阻力与涡流温升；线圈外壳为包覆式塑封结构，蓝色壳体既起到防护线圈绕组的作用，也可在多阀并排安装时快速区分阀件功能组别。顶部黑色部件为电缆进线锁紧接头，采用六角防滑外形，配套密封垫圈后可实现IP65级防尘防水，适配车间多尘、偶尔有凝露的安装环境；接线腔侧面预留紧固螺钉，现场接线时无需拆解整个线圈，仅松开侧盖即可完成端子压接，维护便利性较好。

　　安装边界方面，模型完整还原了两端螺纹的完整旋合长度，管路装配时外螺纹缠生料带或涂密封胶后旋入深度控制在12mm左右即可保证密封，过度旋入会顶入流道内部阻挡介质通流。线圈顶部的圆形盖帽为手动应急操作结构，在断电调试工况下可按压该结构强制打开阀路，调试完成后必须复位，否则会导致阀件无法正常切断。三维建模过程中，阀体部分按锻件实际拔模角度还原外壁斜面，线圈与阀体的配合止口保留0.2mm装配间隙，接线接头的外六角特征完整建模，可直接用于生成工程图中的安装尺寸标注，也能导入管路装配体中做干涉检查：并排布置多台同型号阀件时，两台阀的接线盒侧向间距需预留至少20mm，避免电缆弯折半径不足，同时给线圈散热留出自然对流空间。

　　针对低温使用场景，黄铜材质的阀体在-40℃至+80℃工作区间内仍能保持足够韧性，不会像普通铸铁件出现低温脆断；电磁线圈为连续工作制设计，长期通电表面温升控制在绝缘等级允许范围内，无需额外加装散热片。流道内部的密封座采用聚四氟乙烯材质，建模时密封槽尺寸按沟槽标准设计，保证阀瓣下压时有足够压缩量，同时避免长期挤压产生永久变形。整套模型的装配关系清晰，阀体、线圈、接线组件、操作盖帽各零件拆分合理，既可以作为整机管路设计时的选型占位模型，也可用于拆解学习电磁阀的内部动作逻辑，帮助结构设计人员理解电磁驱动类阀件的布局要点与安装约束。
