黄铜材质SV805带青铜配件安全阀

　　这款SV805黄铜安全阀是面向气体管路系统开发的过压保护元件，整体采用黄铜作为主体加工材质，配套12mm青铜适配连接件，在工业供气、实验室气路、焊接供气系统、小型压力容器配套场景中承担超压泄放功能，当管路内部介质压力超过预设开启阈值时，阀瓣自动抬升泄放多余压力，待管路压力回落至安全区间后自动回座密封，避免管路超压引发爆裂、介质泄漏等安全事故，是压力管路系统中必备的安全防护类阀门元件。

　　从现场安装适配的角度来看，这款安全阀两端采用外螺纹连接结构，端部加工有标准六角拧动面，现场装配时可直接使用开口扳手或活动扳手夹持施力，无需额外定制专用工装，配套的12mm青铜适配接头可直接对接外径12mm的硬管管路，适配工业现场常见的紫铜供气管道、不锈钢仪表引压管，安装边界紧凑，整体阀体呈细长圆柱构型，轴向总长度适配狭小的气路排布空间，径向最大轮廓为两端六角结构的对边尺寸，在密集排布的气路阀组中预留扳手操作空间即可完成装拆，不会和周边相邻的调压阀、电磁阀、过滤元件发生结构干涉。

　　阀体中段的圆柱表面刻印了完整的压力参数、通径规格、型号标识，现场运维人员巡检时无需拆卸阀门即可直接读取整定压力、公称通径、适用介质范围等核心参数，避免长期运行后标识磨损导致的选型、校验错配。阀体侧面加工有细小的定位孔，用于出厂整定压力锁定，在校验台完成开启压力标定后，可通过铅封封堵该定位孔，防止现场使用过程中无关人员随意调节弹簧预紧力，改变泄放阈值，保障压力保护参数的可靠性。

　　从内部结构设计逻辑来看，这款安全阀采用弹簧直接载荷式结构，阀体内部集成了压缩弹簧、密封阀瓣、导向衬套组件，介质压力从入口端作用于阀瓣密封面，当介质作用力超过弹簧预紧力时阀瓣沿轴向导向结构平稳抬升，介质从阀瓣侧方的泄放通道排出，导向段采用长行程同轴设计，阀瓣启闭过程中不会出现卡滞、偏磨问题，密封面采用软密封配合金属阀座结构，回座后密封性能可靠，常规工况下不会出现介质内漏。黄铜主体材质具备优良的切削加工性能与大气、普通工业气体的耐腐蚀能力，适配氧气、氮气、氩气、压缩空气等多种中性气体介质，青铜配件的抗咬合性能优异，长期使用后螺纹连接部位不会出现锈死粘连，后续设备维护拆卸时无需切割管路，大幅降低运维成本。

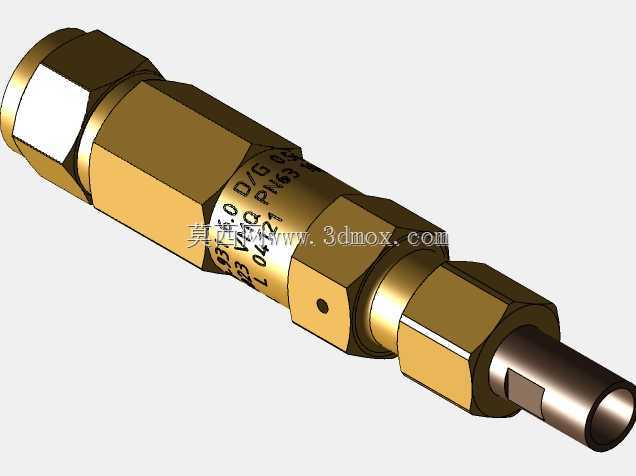

　　在三维结构建模层面，这款模型完整还原了阀体所有外部结构细节：两端六角拧动面的倒角、端部外螺纹的牙型轮廓、中段刻印字符的凹陷特征、侧面定位小孔、端部青铜接头的对接台阶、出口端的插管连接段全部按实际加工尺寸建模，没有做不合理的结构简化。结构设计人员在进行气路系统排布时，可以直接调用该模型进行管路干涉校验，提前核对阀门安装后所需的扳手操作空间、泄放方向预留位置、和周边管路元件的间距，避免现场装配时才发现结构冲突。选型工程师也可以通过模型直观确认阀门的连接形式、整体长度、接口尺寸，快速判断该款安全阀是否适配现有管路的安装空间，不用反复对照二维样本的尺寸表逐项核对。

　　实际工程应用中，这类安全阀常配套在气体减压阀出口端、汇流排管路、小型缓冲罐体、焊接切割设备的供气回路中，整定压力可根据系统工作压力在出厂前完成标定，黄铜材质的重量较轻，安装在薄壁铜管管路时不会给管路带来过大的附加载荷，不需要额外设置支撑支架，12mm的插管接口适配现场最常用的仪表管规格，无需额外加装变径转接头，减少了管路潜在的泄漏点。阀体的流线型外形没有多余的突出结构，在设备内部狭小的安装腔体内布置时，不会刮伤周边的线缆与其他管路，整体结构成熟可靠，是中小通径气体压力系统里应用非常广泛的安全保护阀件。
