带12mm青铜钎焊端黄铜隔膜截止阀

　　该阀体结构面向高纯气体、实验室供气、特种工艺管路这类对介质隔离与密封可靠性要求较高的场景，公称通径对应DN9规格，两端配置12mm青铜钎焊接管，适配紫铜或同材质工艺管的硬钎焊连接，在半导体辅助气路、分析仪器供气面板、小型工业气体汇流排、医疗气体支管中较为常见。隔膜式截止结构的核心优势在于操作机构与流道完全隔离，阀杆运动部件不接触输送介质，既避免润滑脂、金属磨屑污染高纯气体，也防止腐蚀性微量组分侵蚀传动螺纹，长期使用后仍能保持流道洁净度。

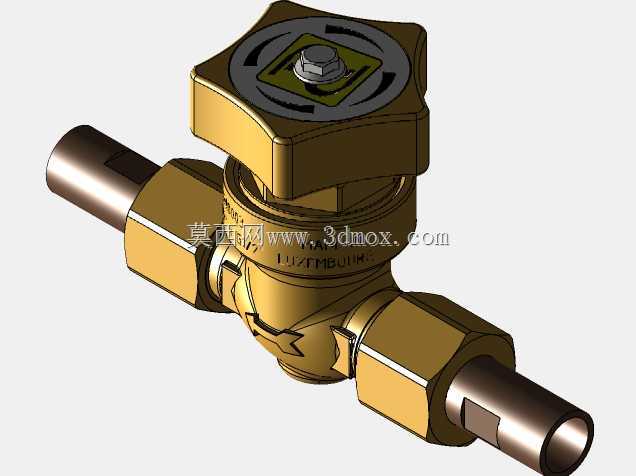

　　从三维结构拆解来看，阀体主体采用黄铜锻压成型，流道为直通式布局，介质进出方向沿接管轴线贯通，流阻低于角式结构；中部阀腔向上隆起，为隔膜启闭行程预留变形空间，隔膜被压合在阀体与阀盖之间，周向密封面经平面精加工，装配后依靠阀盖锁紧力矩形成无垫片静密封，杜绝外漏点。顶部操作手轮采用方形带防滑棱的铸铜结构，手轮端面刻印流向与开关方向标识，中心设置锁紧螺母与阀杆限位结构，旋转手轮时阀杆做直线升降，带动隔膜抬升或下压：隔膜下压时贴合阀座密封脊，完全截断流道；抬升后介质沿隔膜下方弧形腔室顺畅通过，节流面无死角，不易积存颗粒杂质。

　　两端连接部位采用活接式钎焊接头设计，青铜接管预先与锁紧螺母、密封压圈组装为套件，现场施工时先将接管与工艺管路钎焊固定，再旋紧阀体两端的锁紧螺母即可完成对接，相比整体焊接结构，这种分体活接形式允许阀体在管路排布完成后单独拆装维护，更换隔膜或清洗流道时无需切割管路，大幅降低后期运维成本。接管外径12mm，钎焊插入段预留标准承插深度，焊接时银基钎料可沿配合间隙均匀渗透，成型后焊缝强度高于管路本体，适配最高工作压力等级符合常规工业气体管路规范。

　　建模过程中需重点把控几处装配公差：一是隔膜压合面的平面度与同轴度，阀盖与阀体结合面的错位量需控制在0.1mm以内，否则隔膜受压不均会导致局部密封失效；二是阀杆螺纹的行程匹配，手轮全开位置需保证隔膜抬升高度不小于通径的1/4，避免流道通流面积不足产生节流噪声，全关位置阀杆下行限位需精准设定，防止过度压缩隔膜造成永久塑性变形；三是两端活接螺母的旋合行程，需预留足够的螺纹啮合长度，同时保证接管端面与阀体密封面贴合后螺母仍有1-2牙的锁紧余量，避免温度循环变化后出现松脱。

　　外形安装边界方面，阀体总长度沿管路轴线方向约为两端接管外端面间距，手轮旋转直径略大于阀体宽度，顶部操作高度从管路中心到手轮顶面预留足够的扳手操作空间，并排布置多台阀门时，手轮之间的侧向间距需大于手轮对角尺寸，防止操作时互相干涉。阀体底部无额外支撑脚，依靠两端钎焊接管承载，管路支架需设置在距阀体两端不超过5倍管径的位置，避免阀体自重与管路振动在焊缝处产生附加弯矩。流道内部所有转角均做圆弧过渡，无加工残留的锐边与凹槽，吹扫置换时无气流死区，对于高纯应用场景，阀体组装前可做酸洗钝化与超声波清洗，去除加工油污与铜屑，满足洁净管路的使用要求。

　　结构设计上还充分考虑了材料相容性：黄铜阀体强度高、切削加工性好，承压能力满足常规工业气体压力需求；青铜接管的焊接性能优异，钎焊时不易产生气孔裂纹，且抗应力腐蚀性能优于普通黄铜，长期在潮湿气体环境下不会出现开裂失效；隔膜通常采用复合金属片或氟塑料衬层材质，弹性适中，反复启闭寿命可达数千次，维护时仅需拆开阀盖更换隔膜即可，阀体主体可长期重复使用，整体性价比在小口径高纯管路阀门中较为突出。
