防爆双环接头直动式电磁阀结构

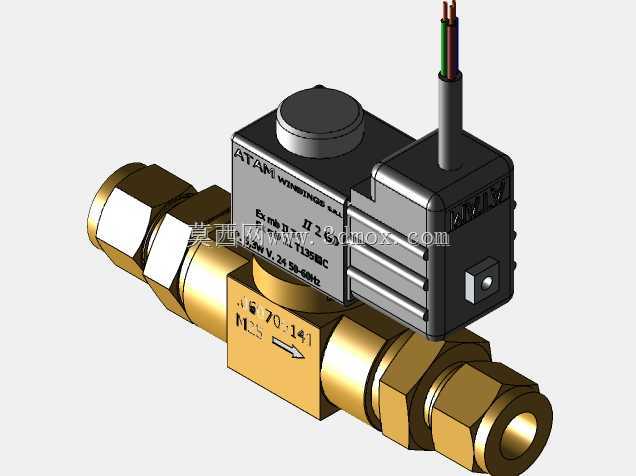

　　该结构围绕小口径流体管路中的通断控制展开，阀体采用黄铜直通布局，两端配置12mm Hy-Lok双环接头，适合在分析仪器、燃气分配、实验装置、特种工艺柜和紧凑型气动/液动系统中承担介质切断与释放功能。双环接头的设计重点在于卡套咬合与密封边界：前端卡环承担管路抱紧与定位，后端卡环在锁紧螺母推进时形成二次约束，使不锈钢或铜管在振动、温度波动和反复装拆条件下仍保持稳定连接。建模时需要把接头锥面、卡环变形空间、螺母六角外形和阀体端部螺纹段完整表达，避免只做外观而遗漏装配干涉区。

　　防爆线圈部分是该件区别于普通电磁阀的核心。线圈外壳采用封闭盒体结构，出线位置设置独立电缆引入结构，导线通过护套向上引出，用于满足易燃易爆环境中对电气引燃源的隔离要求。线圈与阀体之间通过衔铁套管、隔磁管和锁紧螺母形成电磁驱动回路；通电后，线圈产生磁场，带动内部阀芯克服弹簧力动作，使阀口开启；断电后弹簧复位，切断介质通道。结构设计上要兼顾磁路效率、发热散出和外部防护，壳体侧壁的散热筋、顶部封盖、接线腔与线圈腔的分界都应在三维中保留，这些特征不仅影响外观，也决定装配时的空间占位。

　　从安装边界看，直通阀体沿管路轴线布置，双环接头外伸后需要预留扳手旋转空间和管路插入深度。线圈盒体位于阀体上方并偏向一侧，电缆出线方向垂直向上，因此在机柜或阀岛布局时，不能仅按阀体长度估算占位，还需校核顶部线缆弯曲半径、侧向接线盒宽度以及底部管接头拧紧空间。若多个阀并排安装，线圈壳体之间应保留散热和检修间隙，接头螺母处应允许卡套预紧工具进入。阀体表面的流向标识需要与实际管路方向一致，反向安装可能导致密封件受力异常或关闭不严。

　　建模过程中，黄铜阀体可按锻压后机加工的思路处理：中部为容纳阀芯和阀座的主腔，两端过渡到外螺纹接头安装段，外部六角面用于装夹和拧紧。双环螺母、卡环、阀体端部锥口之间存在配合关系，装配时应体现螺母旋入后对卡环的轴向压缩趋势。线圈侧则要区分塑料或金属封装外壳、黑色保护罩、顶部圆形盖板、电缆护套和内部铁芯投影位置；外壳上的铭牌区域可作为浅凸台或贴图面处理，但结构模型中应保留其安装平面。

　　在系统选型层面，这类阀通常用于控制洁净气体、轻油或兼容液体，流量能力受12mm管径、阀座孔径和阀芯升程共同限制。阀体材料选用黄铜，兼顾导热性、切削加工性和常规介质兼容性；双环接头则减少了传统螺纹缠密封带的工序，提高现场装配一致性。防爆结构要求电气部分不得随意开启，线缆入口的密封压紧不可省略，三维布局时若把出线方向贴近墙板，会造成格兰头无法锁紧或线缆过度弯折。

　　对于设备结构工程师，该模型的价值不只是展示一个阀门外形，而是可直接用于管路干涉检查、维修空间校核和阀组支架设计。支架固定点宜靠近阀体中部或接头受力区，避免仅夹持线圈外壳；管路热胀冷缩时，也不应让卡套接头承受额外拉拽。通过完整表达阀体、接头、线圈、出线护套和六角操作面，能够在设计阶段发现装配顺序、工具可达性和安全间距问题，减少样机阶段的管路返工。
