十五立方卧式承压储水罐体结构

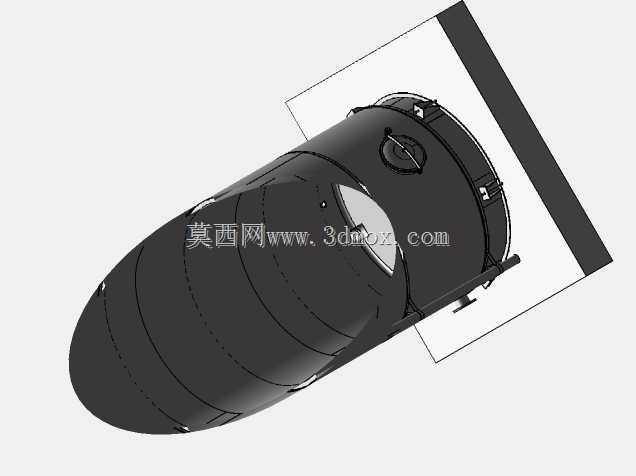

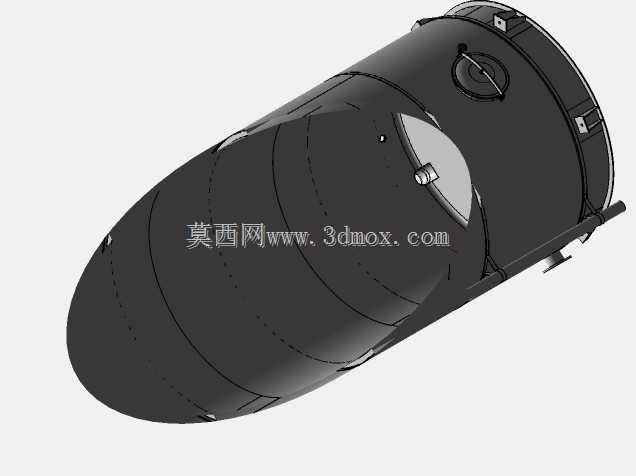

　　这套十五立方卧式储水罐体的三维结构，面向厂区集中供水、工艺循环水暂存、卫生级流体中转以及户外应急储水等实际工况搭建，整体采用横置圆筒搭配两端椭圆封头的经典承压构型，在兼顾内部有效容积利用率的同时，规避了方箱结构转角处应力集中、长期承压易出现焊缝疲劳开裂的问题。从现场布置的边界条件来看，卧式安放的形式不需要搭建过高的支撑操作平台，罐体顶部的人孔、检修口、仪表接口都处于操作人员站在地面或者低矮踏步即可触及的高度，日常巡检、开盖清理内部沉积水垢、更换密封垫片的作业难度远低于同容积立式储罐，很适合车间内部层高有限、又需要布置大容积储水单元的场景。

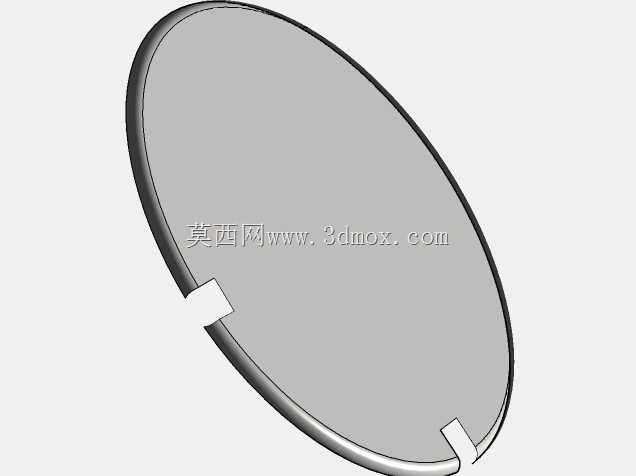

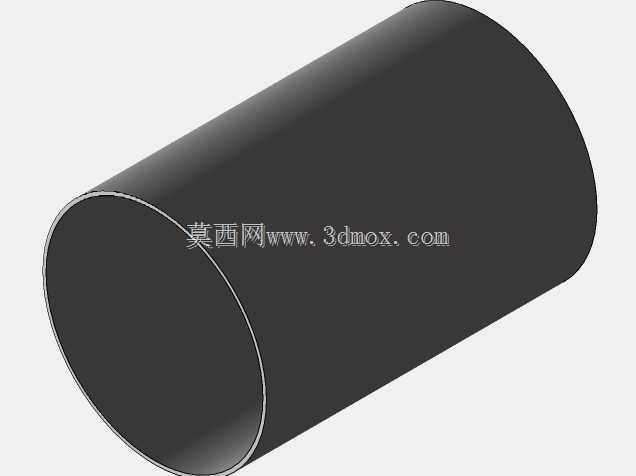

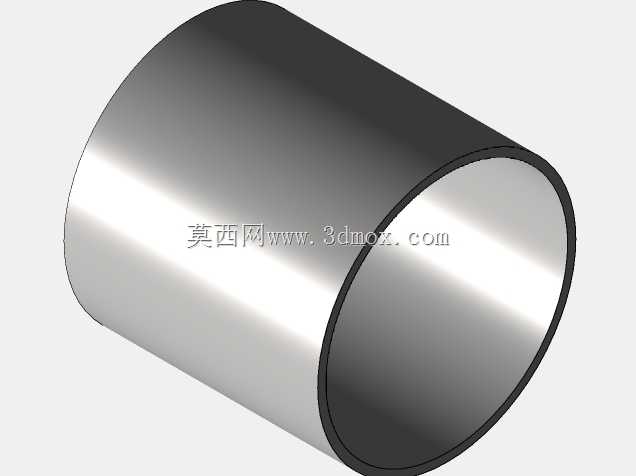

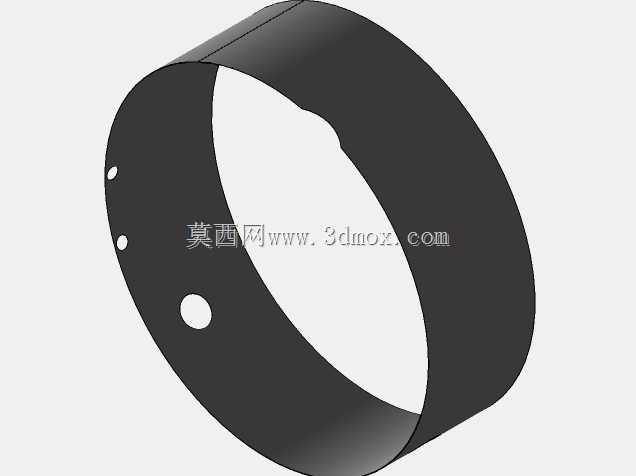

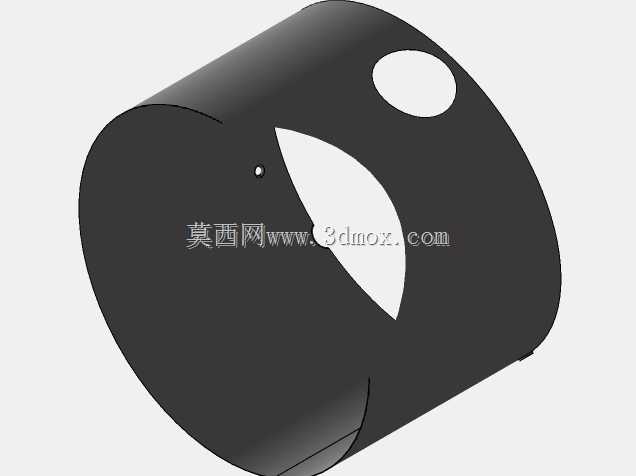

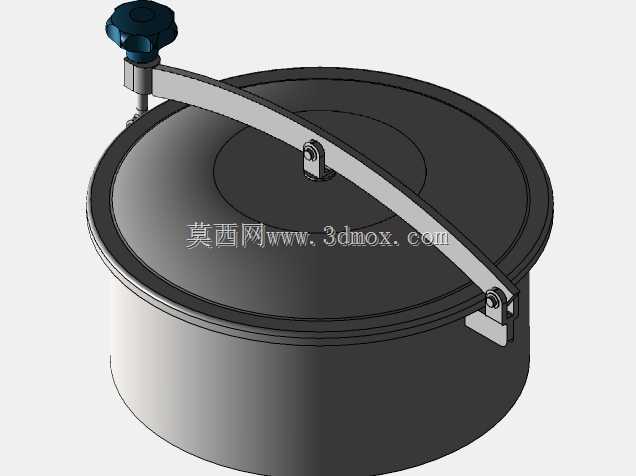

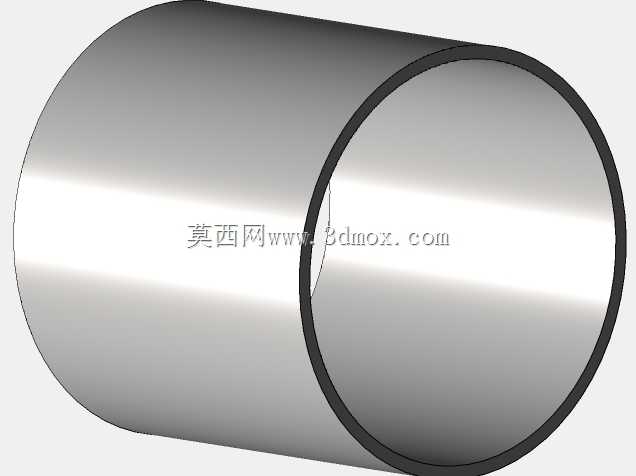

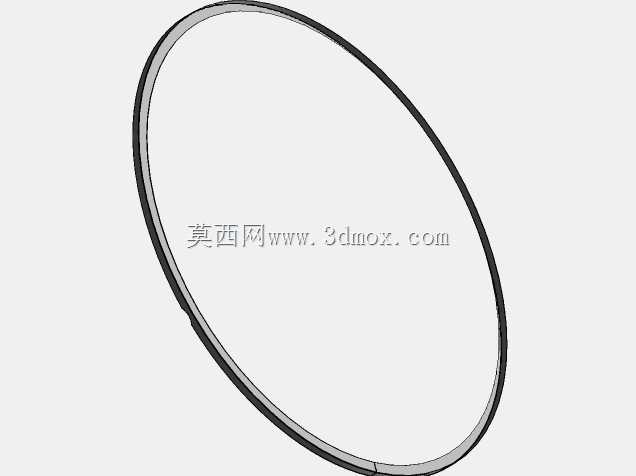

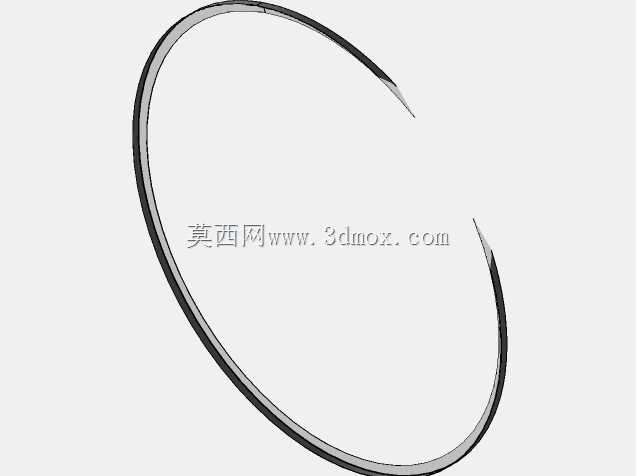

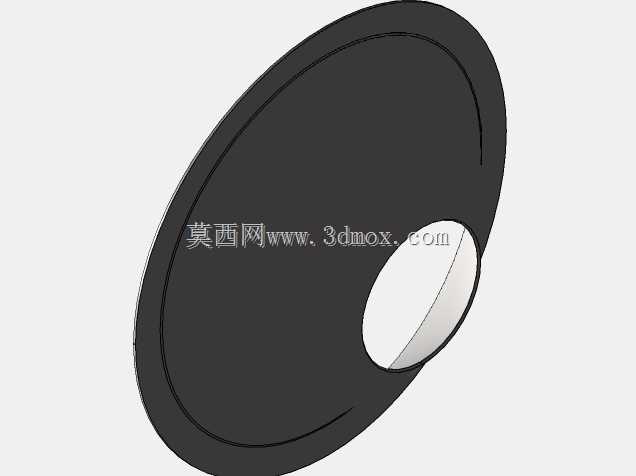

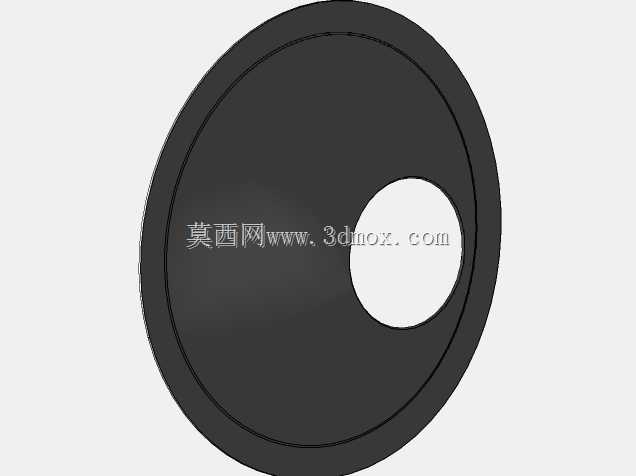

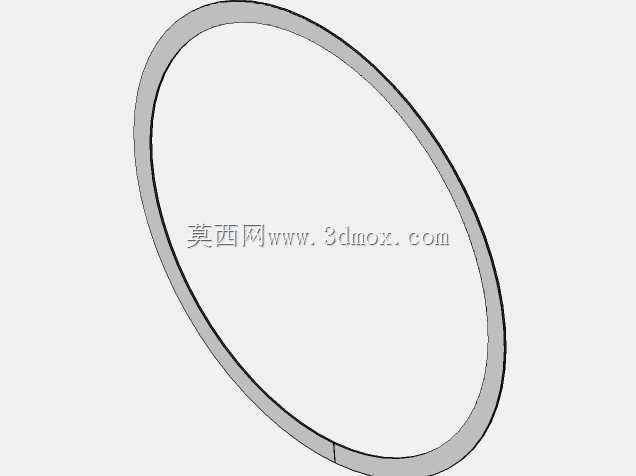

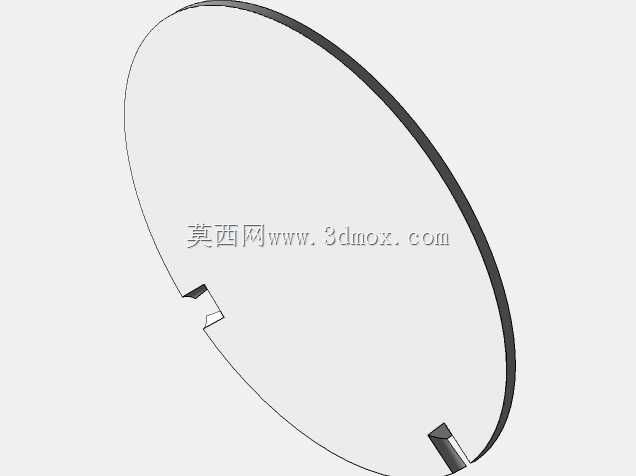

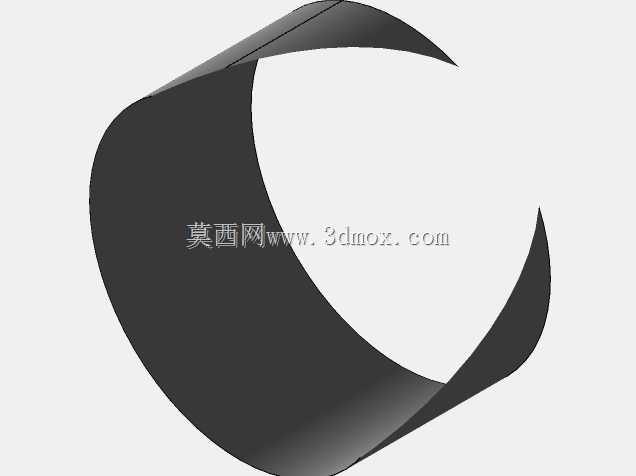

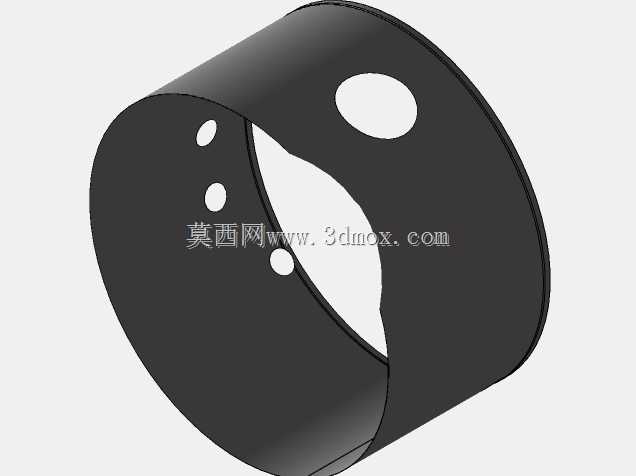

　　结构设计上，筒身采用等壁厚卷制圆筒，两端冲压椭圆封头的曲率经过匹配，封头与筒身对接的环焊缝位置避开了支座支撑的应力集中区域，罐体外部沿轴向布置多道环形加强筋，既可以在罐体空载吊装、满液承重时约束筒身径向变形，也能作为外部保温层的附着骨架，后续如果需要包覆聚氨酯保温层、缠绕伴热管线，加强筋可以直接作为固定支点，不需要额外在筒壁上焊接支架破坏母材防腐层。罐体顶部开设的人孔带快开锁紧结构，配套的密封压盖可以在内部需要定期消杀、清理沉积物时快速开启，人孔旁预留的小口径接口可以接入液位传感器、溢流管路或者呼吸阀，根据使用场景灵活选配；筒身侧下方布置的排污接口位于罐体整体低位，满罐存储过程中沉积的泥沙、杂质可以在排污时完全排空，不会在筒底形成长期滞留的死区。

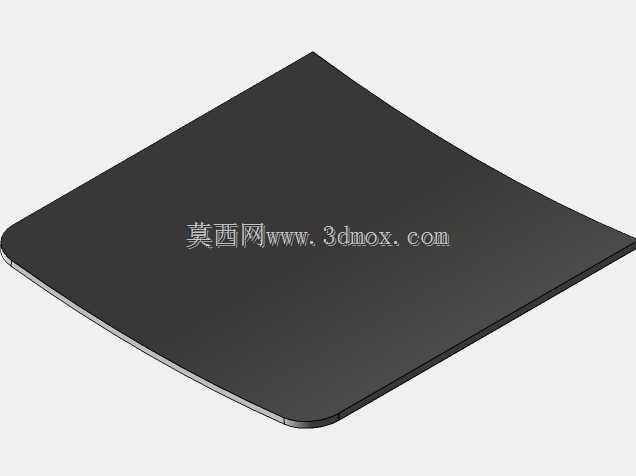

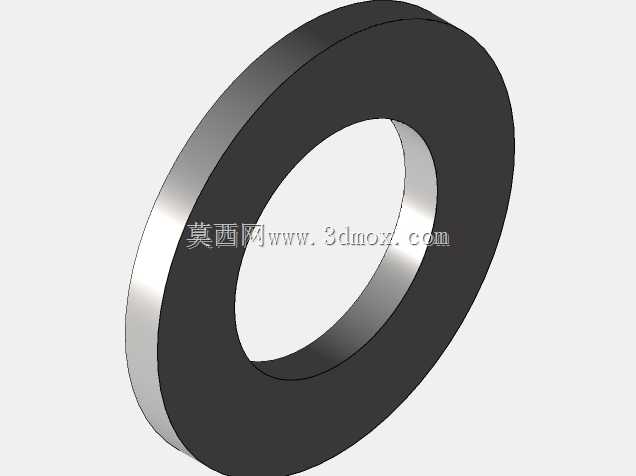

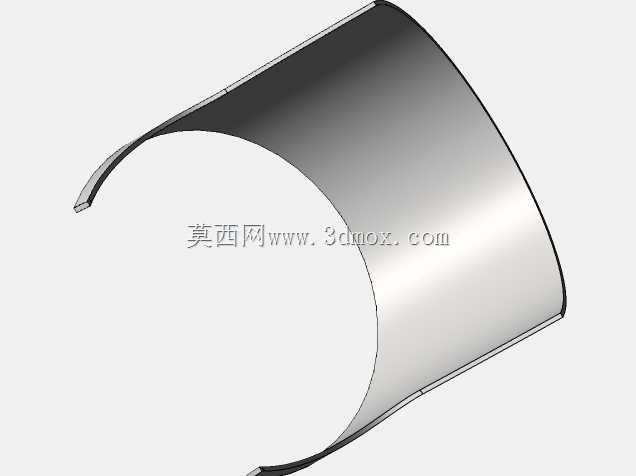

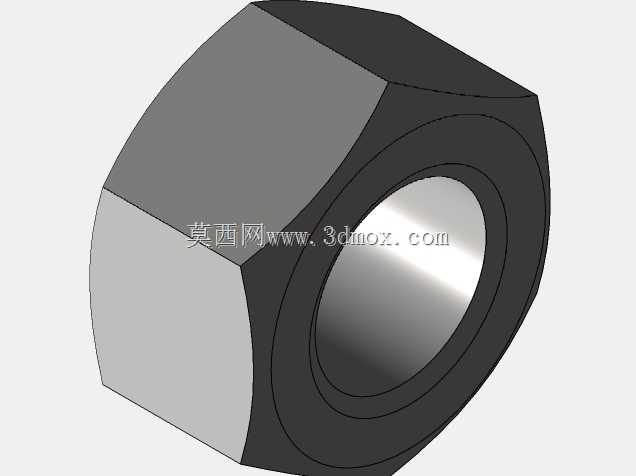

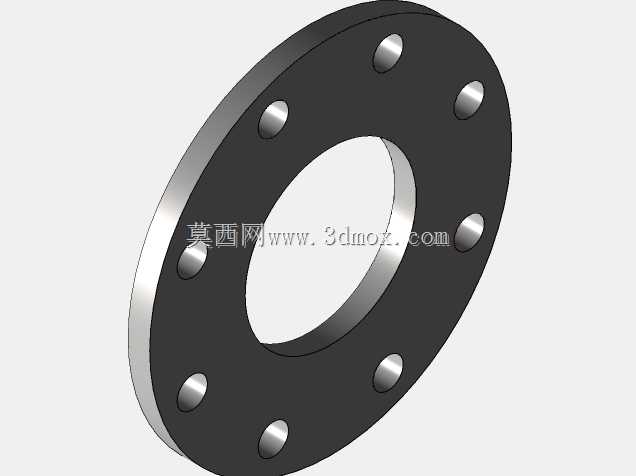

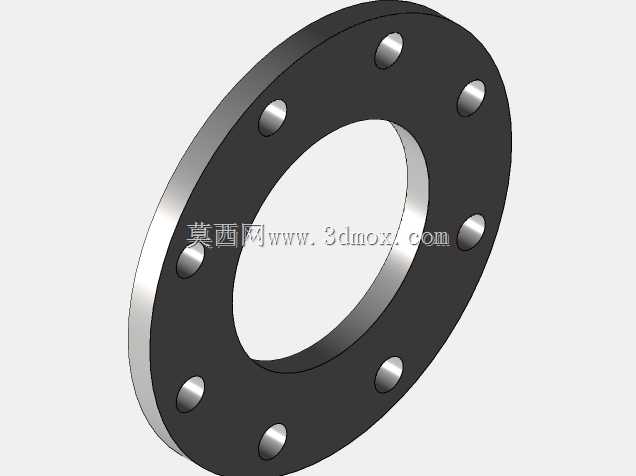

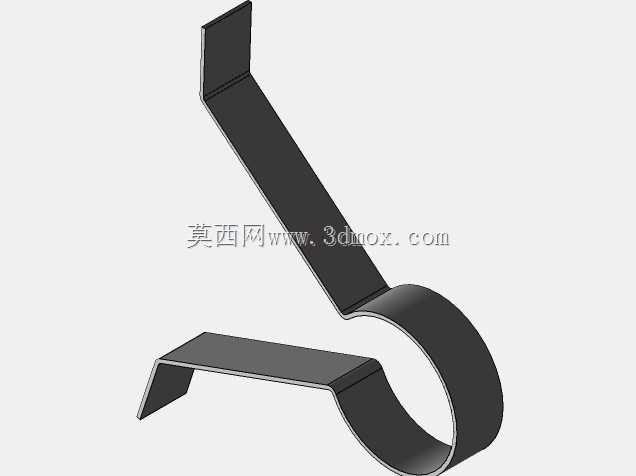

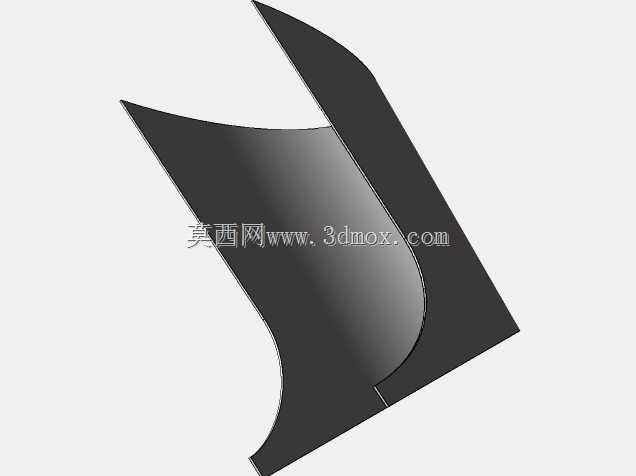

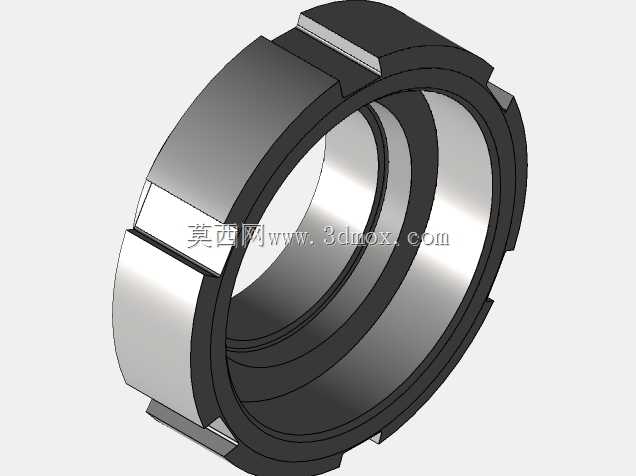

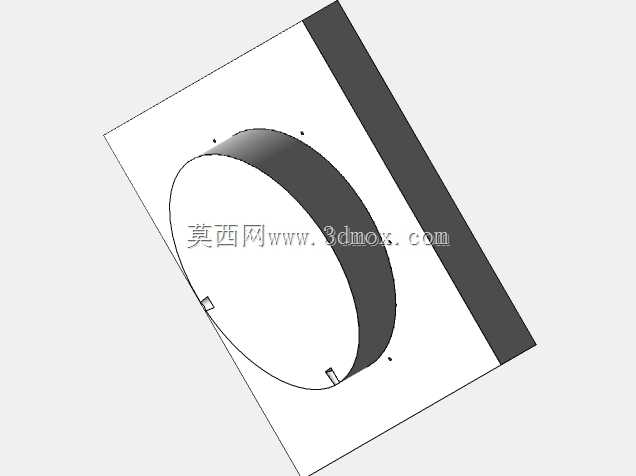

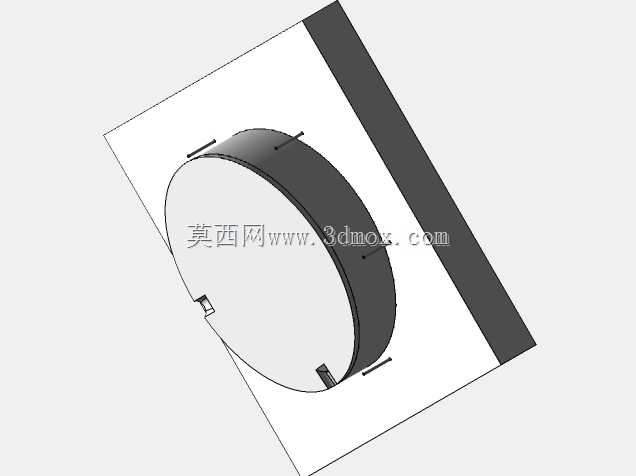

　　从安装边界来看，整套罐体配套的鞍式支撑座直接贴合筒身下侧曲面，支撑座底部的安装底板预留了地脚螺栓孔，现场就位时只需要在混凝土基础上预埋对应间距的地脚螺栓，将罐体落位后锁紧即可完成固定，不需要现场对罐体进行额外配焊。支撑座与筒身接触的位置垫有缓冲垫板，既可以分散满液时十几吨水体带来的局部压应力，也能避免钢制支撑与筒壁直接接触形成电化学腐蚀，在户外潮湿环境或者有轻度腐蚀的车间环境里，能有效延长罐体的服役年限。罐体一端封头上预留的进出水主接口采用标准法兰连接，对接现场工艺管路时不需要现场改制坡口，法兰的密封面形式适配常用的橡胶或者四氟垫片，常规供水压力下可以保证无渗漏。

　　针对卫生级使用场景，罐体内部所有焊缝都做了打磨圆角处理，不存在清洁死角，用来存储生产用净水、日化生产配料用水或者临时中转卫生级流体时，可以配合内部消杀流程完成全腔体清理，不会残留积液滋生杂菌。如果用在工业循环水场景，罐体顶部的接口可以接入自动补水阀和高液位报警装置，筒侧的接口可以接出循环水泵的吸入口，大容积的腔体本身就可以起到稳压、沉淀大颗粒杂质的作用，避免管网压力波动直接影响前端生产设备。建模过程中完整还原了筒身壁厚、封头曲率、加强筋排布、人孔锁紧机构、支撑座安装孔位以及所有外接法兰的位置尺寸，结构工程师在做厂区布置时可以直接调取模型核对设备间距、管路走向与检修操作空间，不需要再反复二维放样核对干涉；做选型核算时也可以直接基于模型的容积、支撑跨距参数，校核基础承重与罐体满液时的形变情况，避免现场就位后出现支撑间距不合理导致筒身局部下凹、接口错位的问题。罐体整体的外形轮廓规整，外部没有突出的尖锐构件，运输时可以直接采用平板车卧式装载，吊装时捆扎钢丝绳的位置刚好可以避开两侧加强筋，不会滑移损伤表面漆面或者接口构件。
