阀门配套方形托比收纳盒结构

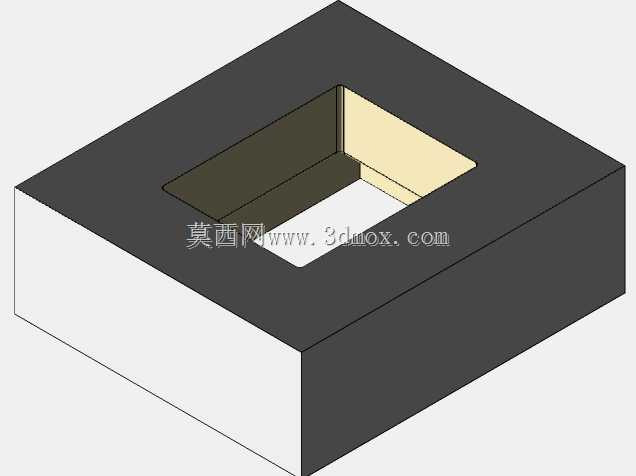

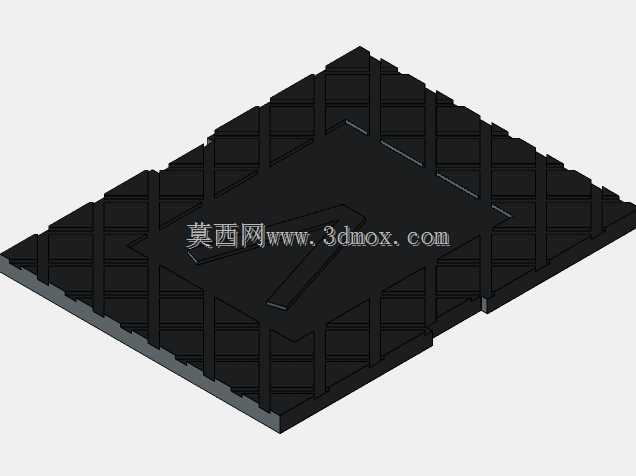

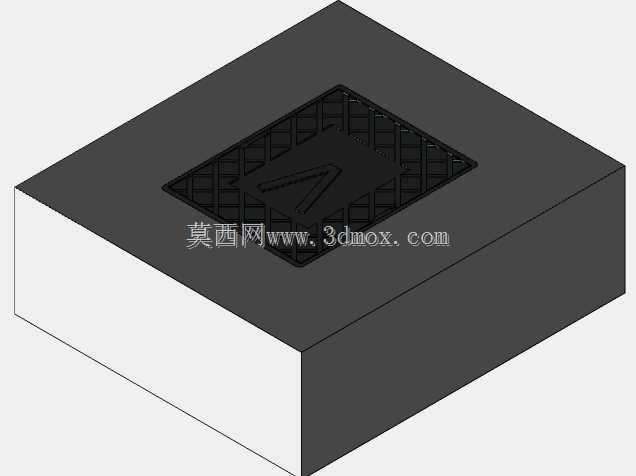

　　这套盒体结构面向阀门装配工位、零部件周转以及现场检修备件存放场景，整体采用方正矮盒的布局思路，没有多余的外凸结构，在工位料架、检修工具箱以及自动化装配线的上料工位中都能稳定叠放。盒体下半部分为实心侧壁围合的容纳腔，侧壁厚度均匀，转角处做了连续过渡，既避免注塑成型时局部壁厚不均产生缩痕，也能在多个盒子并排堆叠时让侧壁受力均匀，不会因为单侧受压出现侧壁鼓胀。盒体顶面开设内凹的嵌装区域，该区域并非简单的平面凹槽，槽底布置了交错的网格加强筋，筋条沿凹槽对角线方向交叉排布，把整个内凹面分割成多个三角形支撑单元，这种布局相比平行直筋，能在不增加整体壁厚的前提下大幅提升顶面的抗弯折能力，当多个盒体上下叠放时，上层盒体的载荷会通过网格筋均匀传递到四周侧壁，不会在顶面中心出现凹陷变形。凹槽中心预留了标识嵌装位，可以嵌入阀门型号标识片、工位编号牌或者防伪标签，标识片嵌入后和凹槽表面齐平，周转过程中不会被相邻零件剐蹭脱落。

　　从实际使用逻辑来看，这类托比盒主要用来承放阀门配套的小型密封件、紧固件、定位销以及检修用的小型辅件，在阀门出厂配套包装时，也可以把说明书、合格证、备用密封圈统一收纳在盒内，避免零散配件在运输过程中散落。盒体的外轮廓所有棱边都做了小尺寸倒角，没有尖锐边角，工人徒手搬运时不会划伤手套，也不会在和阀门阀体、法兰面接触时刮伤阀门的加工密封面。盒体的高度经过适配，常规的小型阀门密封垫片、螺栓组放入后，顶部不会高出盒体上沿，叠放时上层盒体的底面可以完全贴合下层盒体的顶面支撑边，不会压到盒内装载的零件。

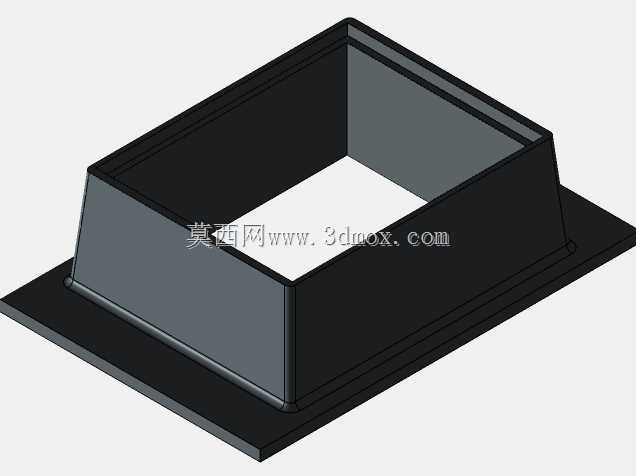

　　建模过程中优先保证了盒体的拔模一致性，所有外侧壁沿开模方向保留了统一的拔模斜度，内壁的容纳腔也对应设置反向拔模角度，网格加强筋的厚度按照主流注塑工艺的筋厚比例设置，筋条根部做了小圆角过渡，避免应力集中导致筋条根部开裂。盒体的底部四周设置了窄边支撑脚，当盒子放置在工作台面时，只有底部四周的窄边和台面接触，即便台面存在少量切屑、油污，也不会因为整个底面贴附台面出现吸附粘连，搬运时可以轻松抬起。内凹网格区域的筋条高度低于凹槽的深度，嵌入的标识牌或者防滑垫片可以完全落在筋条上方，不会出现凸起干涉。

　　安装边界方面，盒体的长宽尺寸适配标准工位器具的分格间距，多个盒子并排摆放时可以完全填满料架格位，不会出现左右窜动；盒体的总高度控制在人工徒手取放的舒适区间，即便装满金属小配件，单盒重量也在人工搬运的合理负载范围内。针对阀门车间常见的油污、切削液环境，盒体的结构没有设置难以清理的死角，内壁和网格筋之间的间隙都预留了足够的擦拭空间，沾染油污后可以直接用车间压缩空气吹扫或者抹布擦拭，不会在缝隙里积存铁屑和油污。在和阀门组件配套发货时，该盒体可以直接嵌入阀门包装箱的预留空位，方正的外轮廓和纸箱内壁贴合度好，运输过程中不会在箱内晃动，避免盒体和阀门的精加工表面发生碰撞磕碰。
