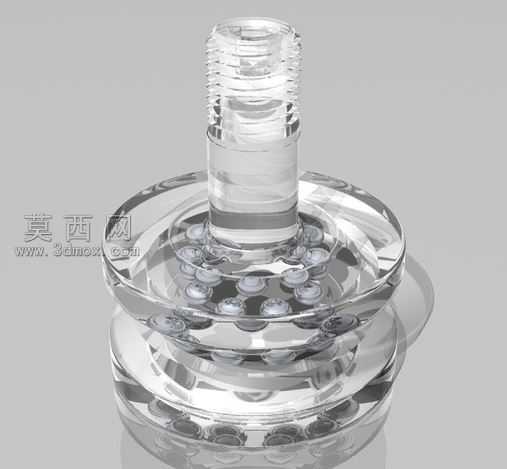

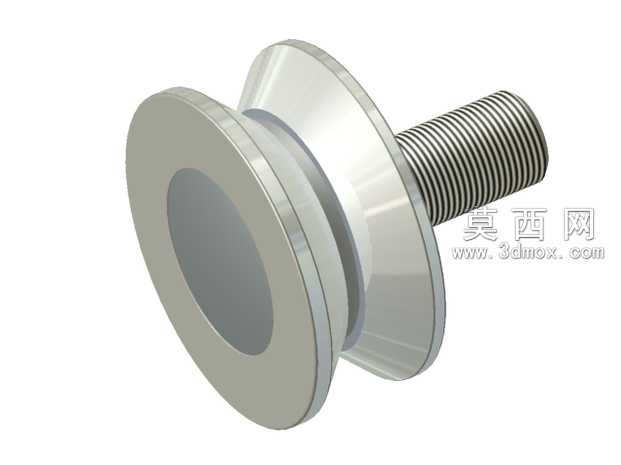

带螺杆V型槽高辊轴承滚子三维结构

本作品为带安装螺杆的V型槽高辊轴承滚子三维建模成果，建模过程依托专业三维设计软件完成，全程遵循机械零部件的实际加工与装配逻辑开展设计。建模初期先梳理该类从动滚轮的核心功能需求，明确其作为凸轮跟随部件需要兼具导向承载、顺畅转动、便捷安装的特性，以此为基础确定整体结构的尺寸比例与各部分衔接关系。建模阶段采用参数化草图绘制结合特征拉伸、旋转的方式构建基础实体：首先绘制V型槽辊体的截面轮廓，通过旋转特征生成带V型导向槽的辊身主体，辊身两侧设置对称的限位凸缘，可避免运行过程中出现导向脱轨的问题；辊身中心预留轴承安装通孔，保证后续与配套轴件的转动配合精度；辊体一端通过同轴约束衔接外螺纹安装螺杆，螺杆部分的螺纹特征采用螺旋扫描方式生成，还原真实螺纹的牙型轮廓与螺距参数，确保安装时的螺纹配合精度符合机械标准。材质与渲染环节，针对金属零部件的特性赋予抛光合金钢材质，调整材质的反光度、粗糙度参数还原金属加工后的银亮金属质感，对辊身的V型槽工作面、螺杆螺纹面做细微的粗糙度差异化处理，区分加工面与非加工面的视觉差异，渲染时采用柔和的工业环境光，多角度呈现部件的结构层次与金属光泽，清晰展现各部分的衔接关系。结构设计上充分考虑该部件的实际使用场景，V型槽的槽角参数适配标准导轨的截面尺寸，可实现与V型导轨的稳定贴合，承载径向载荷的同时抵消部分轴向偏移力；一端伸出的外螺纹螺杆可直接拧入配套安装座，无需额外设计复杂的连接结构，大幅提升装配效率；辊身两侧的凸缘直径大于V型槽的最大宽度，可在运行过程中起到限位防护作用，避免滚轮从导轨中脱出。整体建模过程严格遵循机械设计的公差配合要求，各特征的尺寸参数均参考同类型工业滚轮的实际规格设定，既保证了模型的视觉真实感，也具备实际工程参考价值，可用于机械传动结构的装配演示、导向机构的方案验证等场景。
