福特A型车前液压减震器总成结构

　　这款前减震器属于老式乘用车辆前悬架系统中的阻尼承载部件，建模时先从实件测绘入手，用公制游标卡尺对外露筒体、安装耳板、铰接孔位和端部连接轴逐项取数，再把测量值回放到三维软件中校核同轴度与装配间隙。需要注意的是，A型福特底盘在不同生产批次中存在不止一种减震器布置形式，因此该结构不能简单按单一车型硬套，建模和选型时都要围绕安装边界确认。

　　从实际用途看，减震器并不承担车辆的主要垂向支撑，支撑任务由悬架弹性元件完成；它的核心作用是抑制弹簧压缩和回弹过程中的往复振荡，把路面冲击带来的动能通过液压油流经阀系产生的热耗散掉。车辆经过坑洼、接缝或紧急制动时，筒体内活塞带动油液通过阻尼孔与阀片，拉伸行程和压缩行程分别形成不同阻尼力，从而减少车身俯仰、轮胎离地和悬架余振。对前桥而言，这种阻尼特性还直接影响转向回正、轮胎接地性以及制动时的姿态控制。

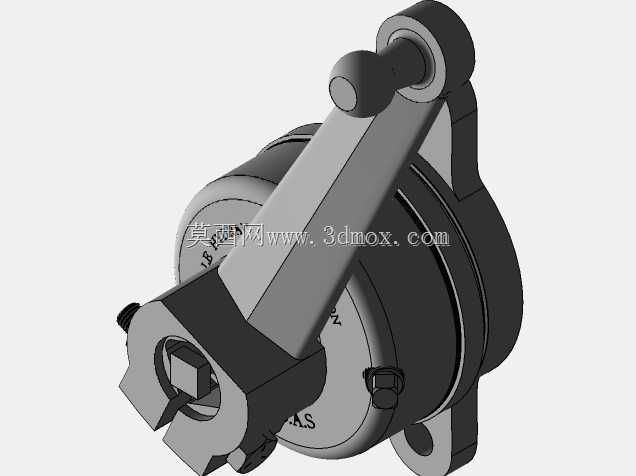

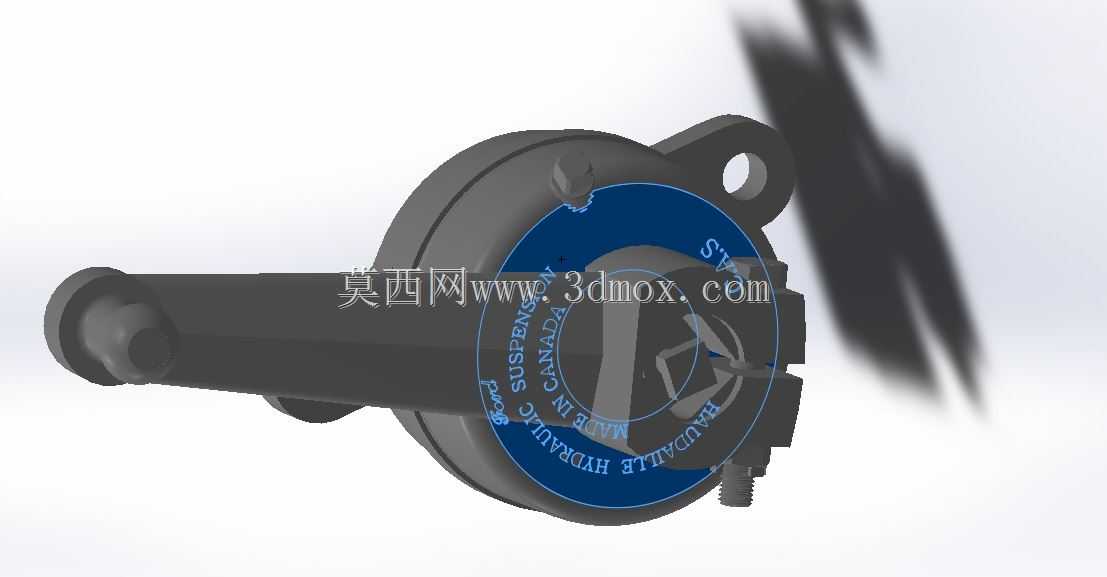

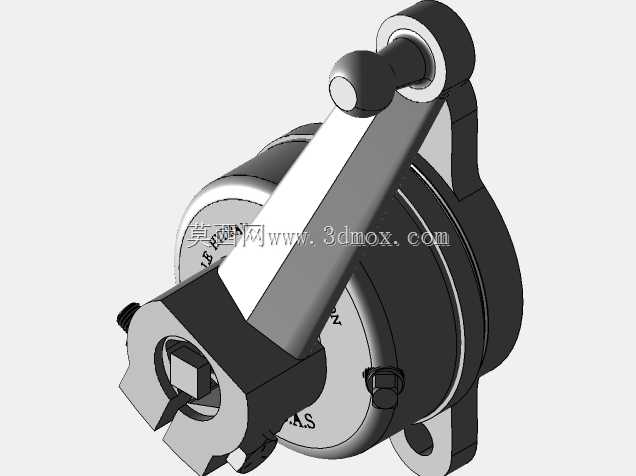

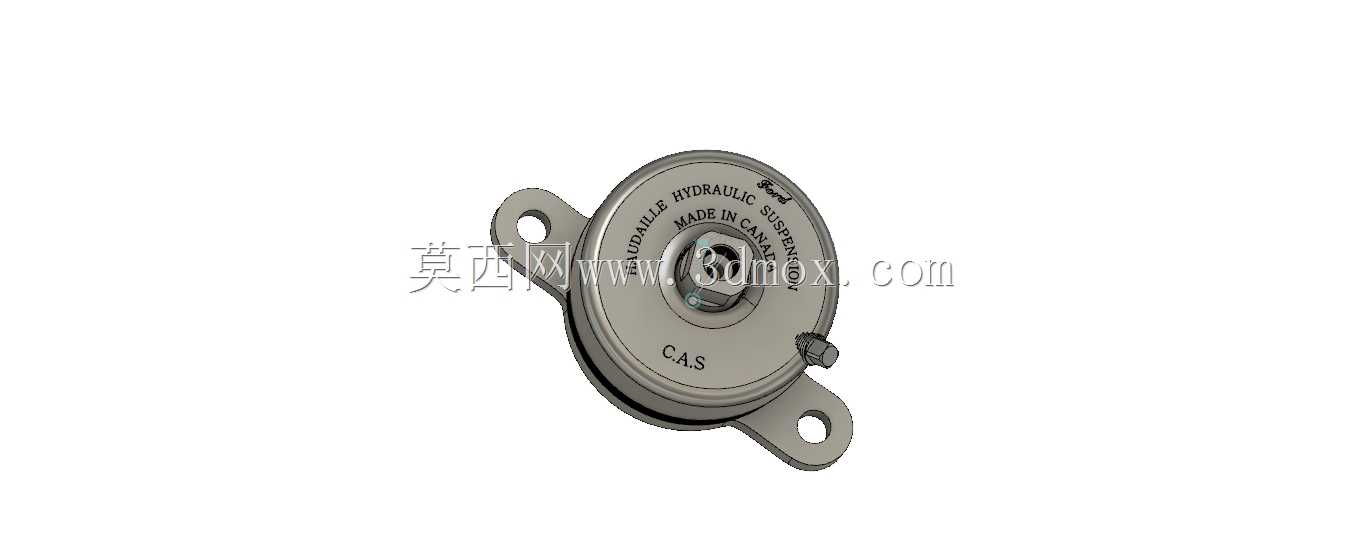

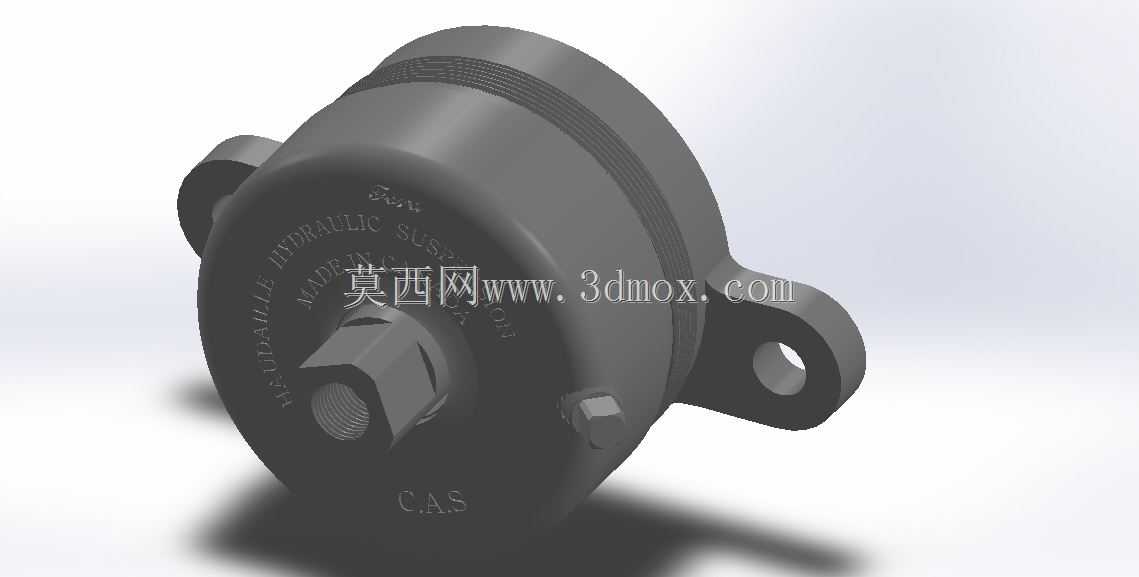

　　结构外形上，模型保留了圆柱形阻尼筒、侧向伸出的连接端、带孔安装耳以及端部铰接结构。筒体是主要受力腔体，内部需要布置活塞杆、活塞、导向套、油封、储油腔和阀系；外部耳板则负责把减震器连接到车架或悬架控制臂上。安装耳的开孔中心距、孔轴方向、耳板厚度以及焊接或铸造过渡圆角，都是现场替换时最容易出错的位置。若孔位方向偏差几度，装车后就会出现衬套预扭、限位干涉或活塞杆侧向受力，早期漏油风险会明显增加。

　　设计思路上，这类减震器要同时满足强度、行程和阻尼匹配三方面要求。筒体直径决定活塞有效面积和油液流量，也影响散热能力；活塞杆直径关系到抗弯曲稳定性和导向长度；端部铰接件则要允许悬架跳动时产生一定角度摆动。模型中可见的安装端并非单纯装饰结构，它承担拉压交变载荷，在车辆满载、急转弯或冲击落地时，耳板根部和筒身连接区会出现应力集中，因此圆角过渡、衬套刚度和螺栓预紧都需要一并考虑。

　　外形尺寸与安装边界可以按底盘校核逻辑展开。首先确认减震器上下连接点在满载状态下的距离，再核对轮胎上跳、全回弹和转向极限三种工况下的长度变化。压缩到极限时，筒身、耳板、防尘结构和周边悬架臂不能发生刚性碰撞；拉伸到极限时，活塞杆不能脱离导向区，铰接衬套也不能被拉到脱开边界。其次要检查筒体与弹簧、转向拉杆、制动软管、翼子板内侧之间的径向间隙，尤其在前轮同时转向和跳动时，干涉轨迹并不沿单一方向。

　　在三维建模过程中，可把零件分成阻尼筒体、活塞杆端、安装耳、铰接衬套、紧固件和局部加强结构几个模块处理。外观曲面虽然以回转体为主，但耳板与筒身相交处需要建立真实过渡，不能只用简单相交体代替；端部连接轴的台阶、倒角和螺纹基准也要表达清楚，因为这些特征会影响装配顺序和工装夹具设计。对于维修或复刻场景，还可以依据模型进一步生成工程图，标注关键孔径、中心距、筒体长度、行程范围和安装角度。

　　应用到整车底盘开发时，该类部件常用于非承载或早期悬架结构的前桥缓冲系统验证。通过三维装配，可以把减震器放入悬架运动学模型中，观察车轮上下跳动时连接点的角度变化，再判断衬套是否需要偏置、耳板方向是否要旋转、阻尼筒是否需要增加防护板。若用于教学或逆向设计，该模型也能直观展示液压减震器如何把机械振动转化为阻尼力，并帮助理解底盘零件在空间受限条件下的安装约束。
