EMCO车床16转13变径刀具衬套

　　该衬套是小型数控车床上刀具安装系统里的过渡连接件，主要用于EMCO Turn 220这类紧凑型教学与轻型加工车床的刀位适配场景。车间里使用小规格柄部刀具时，原刀座安装孔为16mm规格，直接装夹13mm柄径刀具会出现夹持间隙过大、同轴度无法保证、锁紧后刀具偏摆的问题，这类变径衬套就是为填补孔径差、统一刀具安装接口而设计的。

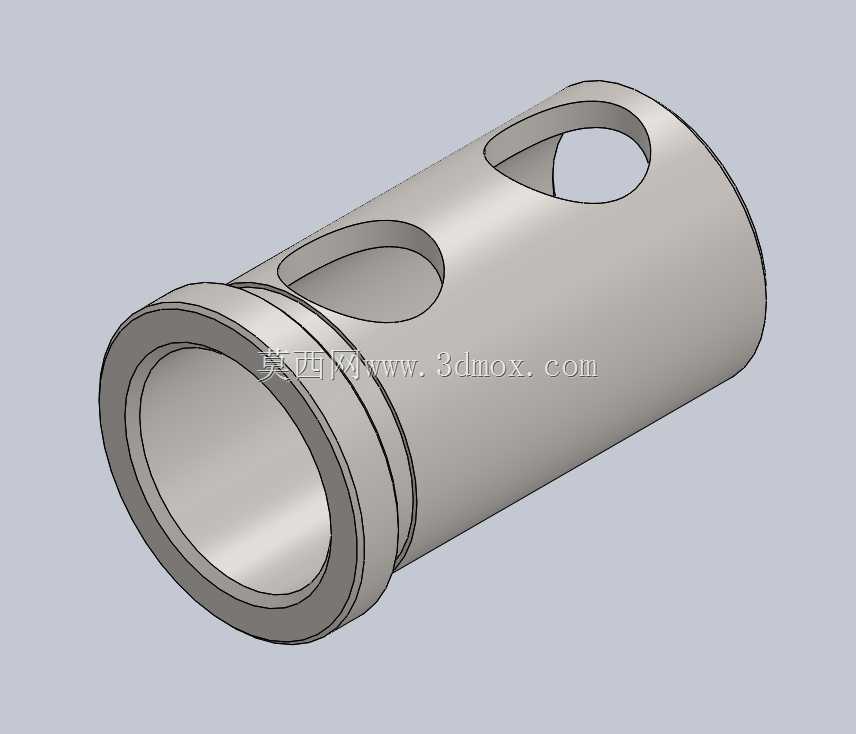

　　从实际加工工况来看，衬套整体为空心圆柱结构，外圆按16mm刀座孔的配合公差加工，装入车床刀架的安装孔后，依靠衬套外壁与刀座孔的精密配合保证定位基准；内孔加工为13mm通孔，适配柄径13mm的车刀、钻杆或者镗刀杆，刀具从衬套内孔穿入后，刀座原有锁紧螺钉顶紧衬套外壁，衬套受压产生微量弹性变形，进而抱紧内部刀具柄部，完成装夹固定。衬套筒身开设了两处长圆形侧孔，其中一处正对刀座锁紧螺钉的顶紧位置，锁紧螺钉可穿过侧孔直接抵靠在刀具柄部，避免仅靠衬套变形夹持带来的锁紧力不足问题；另一处侧孔可作为刀具拆卸时的顶出孔，也可用于观察刀具插入深度，确认刀具柄部是否安装到位，同时长圆孔结构能减轻衬套整体重量，减少刀架回转或者换位时的附加负载。

　　衬套左端设计有一圈凸起的轴肩法兰，装入刀座孔时轴肩端面贴合刀座孔的外侧端面，起到轴向定位作用，防止衬套在刀具进给受力时向刀座内部窜动，也能控制衬套的插入深度，保证内孔与刀座内部限位的位置匹配。建模过程中首先以衬套轴线为基准建立中心草图，拉伸生成主体外圆柱，再按照内孔直径切除生成贯通内腔；轴肩部分单独绘制凸台轮廓，与主体合并为同一实体后，在轴肩与筒身衔接处加工出退刀槽圆角，避免热处理或者装夹受力时出现应力集中。两处侧孔采用长圆草图拉伸切除，孔口边缘做小倒角处理，去除加工毛刺，也避免刀具穿入时刮伤刀具柄部表面。

　　尺寸边界方面，衬套外圆匹配16mm标准刀座孔，配合间隙控制在小间隙过渡配合区间，既保证手动可以顺利推入刀座，又不会出现径向晃动；内孔13mm按照刀具柄部的公差带加工，保证刀具插入后同轴度误差控制在极小范围。衬套总长度适配EMCO Turn220车床刀座的安装孔深度，轴肩外径略大于刀座孔直径，起到轴向限位作用；两处侧孔的长度方向沿衬套轴线延伸，宽度大于刀座锁紧螺钉的直径，保证螺钉行程范围内不会与衬套孔壁发生干涉。

　　在实际产线或者教学实训场景中，这类衬套可以快速扩展车床的刀具兼容范围，不需要更换整个刀座，就能实现不同柄径刀具的装夹，大幅降低小批量多品种加工时的工装准备成本。衬套作为易损工装，长期使用后内孔如果出现磨损、夹持力下降的情况，可以直接快速替换，维护成本极低。建模时所有配合尺寸都严格对应原厂刀座的安装参数，装配后可以直接在虚拟装配环境中模拟刀具装夹、锁紧螺钉顶紧、刀架转位的全流程，检查衬套与刀座、刀具之间是否存在干涉，也可以通过受力分析校核衬套侧壁在锁紧力作用下的变形量，优化侧孔的开设位置与壁厚分布，避免侧壁过薄导致夹持时变形过大、或者侧壁过厚导致弹性不足无法抱紧刀具的问题。
