EMCO车床16转12变径刀具衬套

　　在小型精密数控车床的日常加工中，刀塔或刀座的夹持孔径往往是固定规格，而实际使用的镗刀、钻头、铰刀等切削刀具柄部直径却多种多样。为了在不更换整套刀座的前提下兼容更小柄径的刀具，变径衬套成为车间里非常实用的过渡工装。本次建模对象正是针对EMCO Turn 220这类小型CNC车床使用场景设计的16mm转12mm刀具衬套，其核心作用是把刀座上约16mm的安装孔转换为可夹持12mm柄径刀具的内孔，从而扩展原有刀位的适配范围。

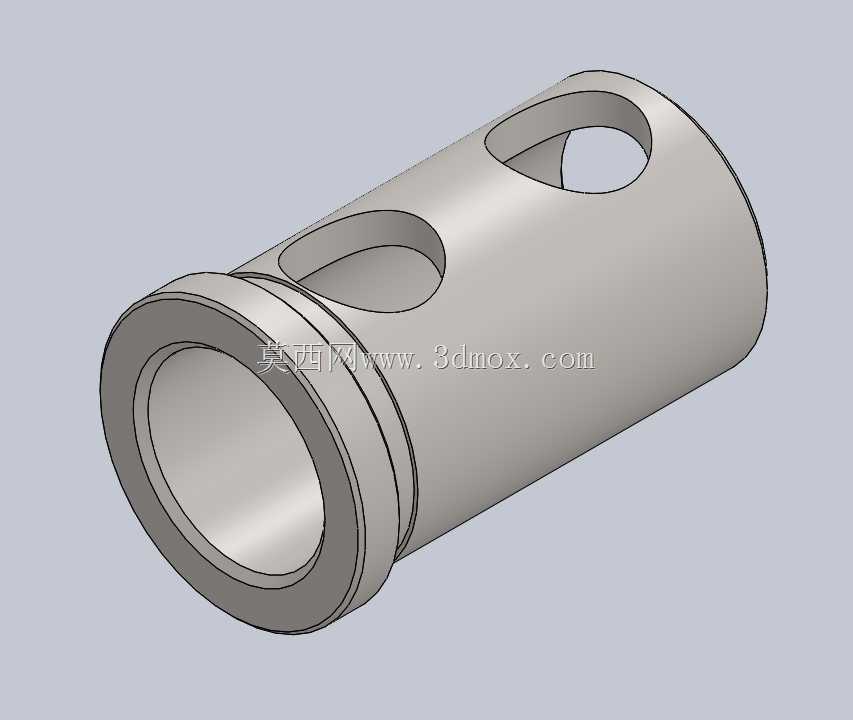

　　从结构上看，该衬套主体为圆筒形回转件，外圆与刀座孔配合，内孔用于容纳刀具柄部。一端设计有明显的凸缘台阶，安装时该台阶可贴靠在刀座端面，起到轴向定位和防止衬套随刀具过度窜入的作用；外圆与端面之间的过渡圆角、倒角都需要在模型中保留，以避免装配干涉并反映真实加工工艺。衬套侧壁开设了两个近似长圆形的贯通窗口，这类窗口并非单纯减重：一方面便于观察刀具柄部插入深度，确认夹持位置是否到位；另一方面可配合刀座上的锁紧螺钉，使螺钉端部穿过窗口或压在刀具柄部对应区域，实现对刀具的紧固，也方便排屑和清理切削液。

　　建模时应优先采用回转体思路构建基础轮廓：先绘制包含内孔、外圆、端部凸缘、内孔倒角和外圆倒角的轴向截面，再通过旋转特征生成主体。侧壁窗口可通过建立与圆柱面相切或相交的基准面，绘制长圆轮廓后拉伸切除，并按圆周方位阵列或分别定位两个窗口。窗口与圆柱面相交处会形成复杂的空间相贯线，建模过程中需注意切除特征的方向和完全贯穿条件，避免留下薄壁残料；窗口边缘若实物存在去毛刺倒角，也应在三维中适度体现，因为这些细节会影响后期出工程图时的工艺标注。

　　尺寸边界方面，衬套外径需与车床刀座孔形成稳定配合，通常按过渡或小间隙配合控制；内孔则围绕12mm刀具柄部设计，保证刀具能顺利插入同时控制径向间隙。衬套总长要满足刀座孔深度与凸缘定位的共同要求，过长会干涉刀塔回转或相邻刀位，过短则会降低夹持长度、削弱支撑刚性。凸缘外径应大于刀座孔，形成可靠端面限位；窗口宽度、长度和周向位置必须避开锁紧螺钉的运动轨迹，同时保证螺钉压紧力能够作用到刀具柄部。内孔端部倒角用于引导刀具快速插入，外圆端部倒角则便于衬套装入刀座。

　　实际使用时，衬套先塞入刀座孔，凸缘贴紧端面后，再将12mm柄径刀具穿过内孔调整到所需悬伸长度，最后拧紧刀座侧部锁紧螺钉。螺钉通过侧壁窗口区域压合刀具，或压住衬套使其弹性收缩抱紧刀具，具体取决于刀座结构。由于车床加工中刀具承受径向切削力和断续载荷，衬套与刀座、刀具之间的配合间隙不能过大，否则会引起振动、让刀甚至孔加工尺寸超差；但间隙过小又会造成换刀困难，尤其在有切屑和切削液残留的情况下。因此该类零件虽小，却直接影响小直径刀具的装夹刚性和加工稳定性。

　　从设计思路看，这种衬套并不是简单的圆管，而是把定位、夹持、让位、观察和锁紧辅助功能集中在一个紧凑回转件上。凸缘负责轴向基准，外圆负责径向定位，内孔负责刀具导向，窗口负责锁紧与观察，各特征之间相互约束。对于三维建模和设备选型人员而言，还原该零件时不能只关注内外直径，还应核对窗口相对凸缘端面的轴向位置、窗口在圆周上的夹角、衬套有效夹持长度以及刀座螺钉孔的对应关系。若将该衬套用于装配体验证，可把它放入EMCO Turn 220刀座模型中，再装入12mm柄径刀具，检查螺钉压紧、刀具拆装路径、刀塔旋转空间以及与工件、卡盘之间的安全距离。

　　在工艺制造角度，这类衬套常选用具备一定强度和耐磨性的钢材制作，经热处理提高硬度后磨削内外圆，以保证同轴度和表面质量。内外圆同轴度误差会使刀具轴线偏离刀座理论位置，造成镗孔或钻孔位置偏差；内孔表面粗糙则会影响刀具柄部贴合并加速磨损。窗口加工可采用铣削方式完成，边缘需去毛刺，防止划伤刀具或操作者。凸缘端面与外圆轴线的垂直度也应控制，因为它决定衬套装入刀座后的轴向定位精度。

　　总体而言，该变径刀具衬套服务于小型CNC车床的多规格刀具装夹需求，尤其适合教学车间、精密零件加工和小批量生产中频繁更换小柄径刀具的场合。其三维模型不仅要呈现圆筒外形，更要准确表达凸缘、内孔、侧壁窗口和倒角等关键结构，使后续工程图绘制、配合校核、加工制造以及虚拟装配都有可靠依据。
