EMCO车床变径刀具衬套转接结构

　　在小型精密车床的日常加工场景里，刀位孔径与刀具柄部尺寸不匹配是十分常见的工况。EMCO Turn 220这类紧凑型教学与小批量生产车床，刀塔或刀座的安装孔通常按较大规格预留，而实际钻削、铰削、镗削或使用小型刀杆时，刀具柄径往往偏小，无法直接获得稳定夹持。该衬套正是为解决16mm刀座孔与11mm刀具柄之间的转接而设计，属于车床刀具系统中的典型变径导向件。

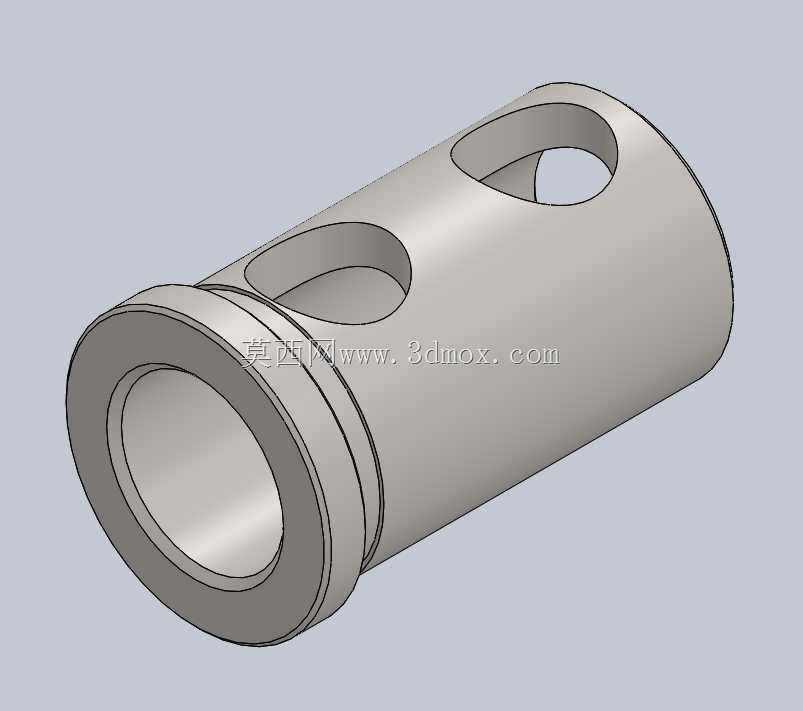

　　从结构上看，零件主体为阶梯状空心圆柱，内部贯通孔用于容纳11mm直径的刀具或刀杆，外圆主要配合段按16mm规格设计，以便装入车床原有刀座孔。端部设置明显的凸缘台阶，装配时可形成轴向定位面，限制衬套在刀孔中的推入深度，也便于拆卸时施力。外圆与内孔之间保持较高同轴度要求，因为衬套装入后不仅要传递夹持力，还要保证刀具回转中心与主轴中心一致；若同轴度偏差过大，钻削或镗削时会出现孔径扩大、表面振纹、刀具偏载等问题。

　　筒壁上开设的两处长圆形窗口是该零件较有特点的结构。此类窗口并非单纯减重，而是兼顾刀具锁紧与观察调整。车床刀座侧面通常配有紧定螺钉，衬套装入后，螺钉端部可通过窗口压在内层刀具柄部上，从而防止刀具在轴向和周向上窜动。窗口沿轴向具有一定长度，能够适应不同刀具的夹持位置，也方便操作者观察刀具插入深度，确认刀柄是否越过锁紧区域。两处窗口在周向上错开布置，可从不同方向实施锁紧或避让刀座螺钉位置，提升装夹灵活性。

　　设计思路上，该衬套遵循“以标准孔适配非标柄”的工装原则。相比重新更换刀座或整体改制刀塔，采用独立衬套成本低、互换性强，且能够快速在不同柄径刀具之间切换。外圆配合面宜选取过渡或小间隙配合，既要保证衬套能顺利装入16mm孔，又不能因间隙过大造成定位松动；内孔与11mm刀柄之间则可采用较小间隙配合，使刀具穿入顺畅，同时抑制悬臂晃动。端部法兰外径略大于主体外圆，装配后贴靠刀座端面，能够承受轴向进给带来的推力，避免衬套随刀具向孔内退缩。

　　从安装边界看，使用时需先确认车床刀座孔的有效深度、开口方向以及紧定螺钉位置。衬套主体外圆插入刀孔后，法兰端面应可靠贴合；随后将11mm刀柄穿入内孔，并根据加工需要调整伸出长度。刀具伸出量应在满足加工深度的前提下尽量缩短，以减小悬臂长度和切削振动。锁紧螺钉通过筒壁窗口压向刀柄时，应选择刀柄上平整、刚性较好的部位，避免压在削扁面边缘或弹性槽区域。对于承受较大切削力的工序，还可配合刀柄平面或锁紧套使用，以提高摩擦力和抗扭能力。

　　在实际加工用途方面，这类衬套广泛适用于小型CNC车床、仪表车床及实训设备上的钻孔、铰孔、攻丝前引导、小内径镗杆安装等作业。它能够把原本仅适合16mm柄径刀具的刀座扩展为可装11mm柄径刀具的接口，使设备刀库配置更灵活。对于多品种、小批量加工车间，衬套属于高频使用的辅助工装；其结构虽然不复杂，但对尺寸链、同轴度、热处理耐磨性和窗口位置精度都有明确要求。建模时需重点控制内外圆柱面的同心关系、法兰定位面与轴线的垂直度，以及窗口与锁紧螺钉的相对位置，才能保证实物装配后刀具定位准确、锁紧可靠、运行稳定。
