EMCO车床16转10变径工具衬套

　　该变径衬套主要服务于小型精密车床及台式CNC回转加工场景，适配EMCO Turn 220这类教学、试制与小批量精密加工设备的刀位系统。在实际车削作业中，设备原配刀座或主轴配套工装往往针对较大直径的工具柄部设计，而车间常用的小径钻头、铰刀、细柄车刀、小型镗杆以及10mm柄部的回转刀具无法直接稳定装夹；这类衬套通过外圆与主机工装孔匹配、内孔承接小直径刀具的方式，完成16mm安装规格到10mm刀具柄部的过渡，避免因柄径不一致产生夹持偏心、锁紧不足或刀具悬伸晃动。

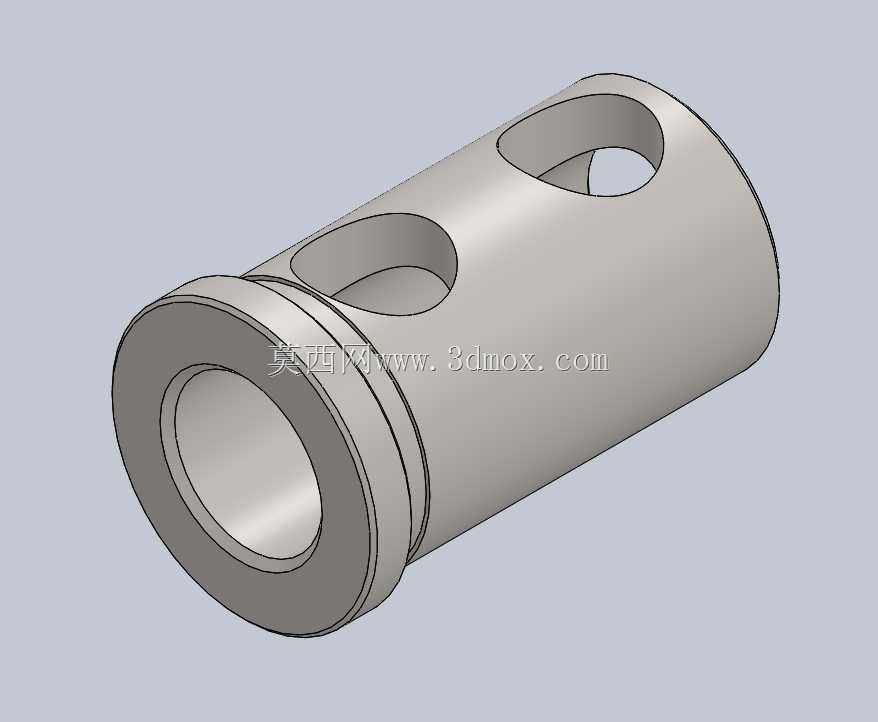

　　从结构外形看，零件主体为阶梯圆筒，一端带有加粗定位法兰，法兰端面形成轴向安装限位面，装入配套孔位后可抵住座体端面，控制衬套轴向插入深度，也便于拆卸时受力。筒身开设两处相对布置的长圆形侧向窗口，窗口并非单纯减重结构：在紧凑刀座内部，侧向开孔可避让锁紧螺钉顶端，使螺钉能够穿过或压入窗口区域，直接作用于刀具柄部；同时窗口为排屑、清洁和观察刀具插入位置提供通道，加工中少量切削液、细切屑进入衬套间隙后，也可从开孔处排出，减少卡滞。内孔为贯通式圆孔，孔径按10mm柄部刀具的配合要求设计，既保证刀具穿入后轴线与衬套轴线重合，又保留合理装配间隙，方便频繁换刀。外圆主体按16mm规格与刀座孔形成配合，承担径向定位，法兰段直径略大，形成明确的安装边界。

　　设计这类衬套时，首先要处理的是同轴度关系。内孔与外圆的轴线偏差会直接转化为刀具回转偏心，影响钻孔、铰孔和镗孔尺寸，因此建模阶段应以同一基准轴线建立内外圆柱特征，法兰端面与轴线保持垂直，使衬套装入后端面贴合可靠。壁厚需要在刚度和孔径过渡之间平衡：16mm外孔到10mm内孔的径向余量有限，若壁厚过薄，锁紧力作用下容易产生弹性变形，内孔失圆后会造成刀具夹持不稳；若盲目加大外形，则无法进入原有16mm座孔。侧窗的位置和宽度也要兼顾，窗口需要覆盖锁紧螺钉的作用区域，并给刀具插入深度留出观察范围，但开孔不能过度切断筒身连续承载截面，尤其靠近法兰和内孔配合段，应保留足够环形面积维持刚性。

　　在安装边界上，衬套轴向长度需与刀座孔深度、刀具柄部插入长度共同校核。刀具穿入内孔后，夹持段应落在锁紧件有效作用范围内，不能只靠端部短距离夹持；法兰端面到窗口边缘的距离则要避开座体内部台阶，保证衬套能够完全落座。外圆与座孔采用小间隙配合，便于手工更换，同时依靠锁紧机构消除径向松动；内孔与10mm刀具柄部之间按滑动配合思路控制，既能让刀具顺利插入，又不出现明显旷量。侧向窗口的长边方向与筒身轴线平行，可在一定插入深度范围内适应不同锁紧位置，也使同一衬套能够配合相近结构的刀座。

　　实际使用中，衬套装入前需清理外圆、内孔和座孔，防止切屑嵌入造成定位偏移；刀具插入后应通过侧窗确认柄部到达锁紧区，再收紧螺钉。由于衬套长期承受夹紧力、切削振动和换刀摩擦，建模时对孔口、法兰过渡处和窗口边缘均应保留合理圆角，减少应力集中。该结构虽然外形简单，但承担的是刀具系统的定位与夹持过渡功能，其尺寸链、同轴度、窗口避让和端面限位共同决定了小直径刀具在车削中心上的加工稳定性。
